HPSPX-2
PRUDENCE

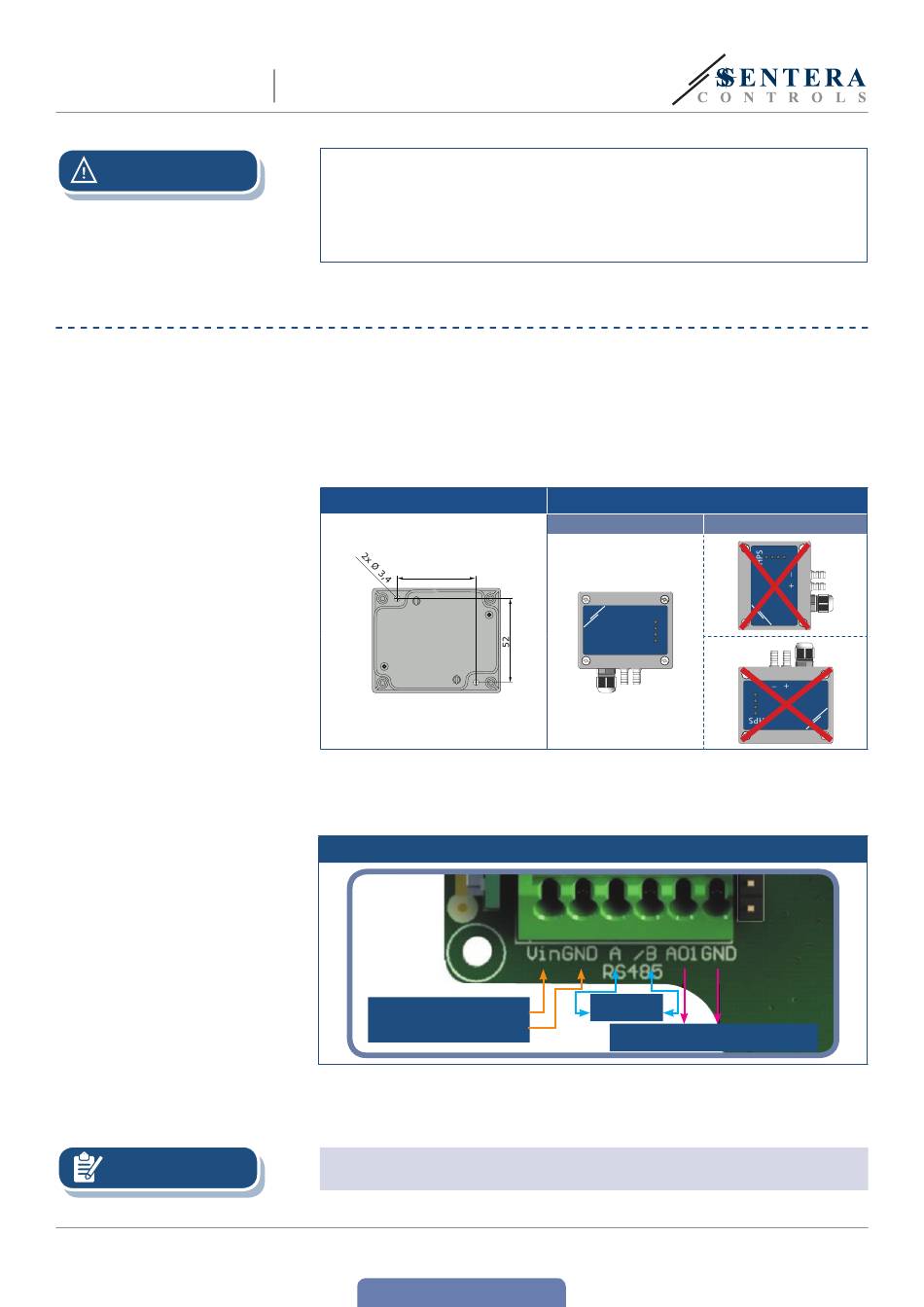

INSTRUCTIONS DE MONTAGE EN ÉTAPES
NOTE:
MIW-HPSPX-2-FR-000 - 24 / 10 / 18
RÉGULATEUR PI POUR
PRESSION DIFFÉRENTIELLE
Ne raccordez jamais le masse commune d'articles de type G avec d'autres
appareils alimentés par courant continue (CC) Si une alimentation CA est utilisée
avec un seul appareil dans un réseau Modbus la borne GND ne doit pas être
connectée aux autres appareils dans le réseau ou par CNVT -RS485-USB. Cela
peut causer de dommage permanent aux semi-conducteurs de communication
et / ou l'ordinateur!
Avant de commencer le montage, veuillez lire attentivement les «Mesures de
sécurité et de précaution». Choisissez une surface lisse comme emplacement
d'installation (un mur, un panneau et etc.).
1.
Dévissez la couverture de l'enceinte pour l'enlever.
2.
Fixez l'enceinte sur la surface à l'aide de fixations appropriées qui adhèrent aux
dimensions de fixation et à la bonne position de montage illustrée à la Fig. 1
Dimensions de montage et Fig. 2 Position de montage.
Fig. 1 Dimensions de montage
49
3.
Insérez le câble par le presse-étoupe.
4.
Raccordez les câbles selon (Fig. 3), en utilisant l'information dans la section
«Câblage et raccordements».
Fig. 3 Raccordements
Alimentation
G: 18—34 VCC / 13—26 VCA
F: 18—34 VCC
5.
Raccordez les buses avec le(s) tube(s)
6.
Replacer la couverture et fixez-la.
7.
Mettez sous tension.
Pour étalonnage des sondes et le réinitialisation des registres Modbus,
reporter à la section «Mode d'emploi» .
www.sentera.eu
Retour à la Table des matières
Fig. 2 Position de montage
Acceptable
Pas acceptable
HPS
+ _
Modbus RTU
A /B
Sortie analogique / modulante (PWM)
0—10 VCC / 0—20 mA / PWM
se
6 - 14
