OCCOM-R

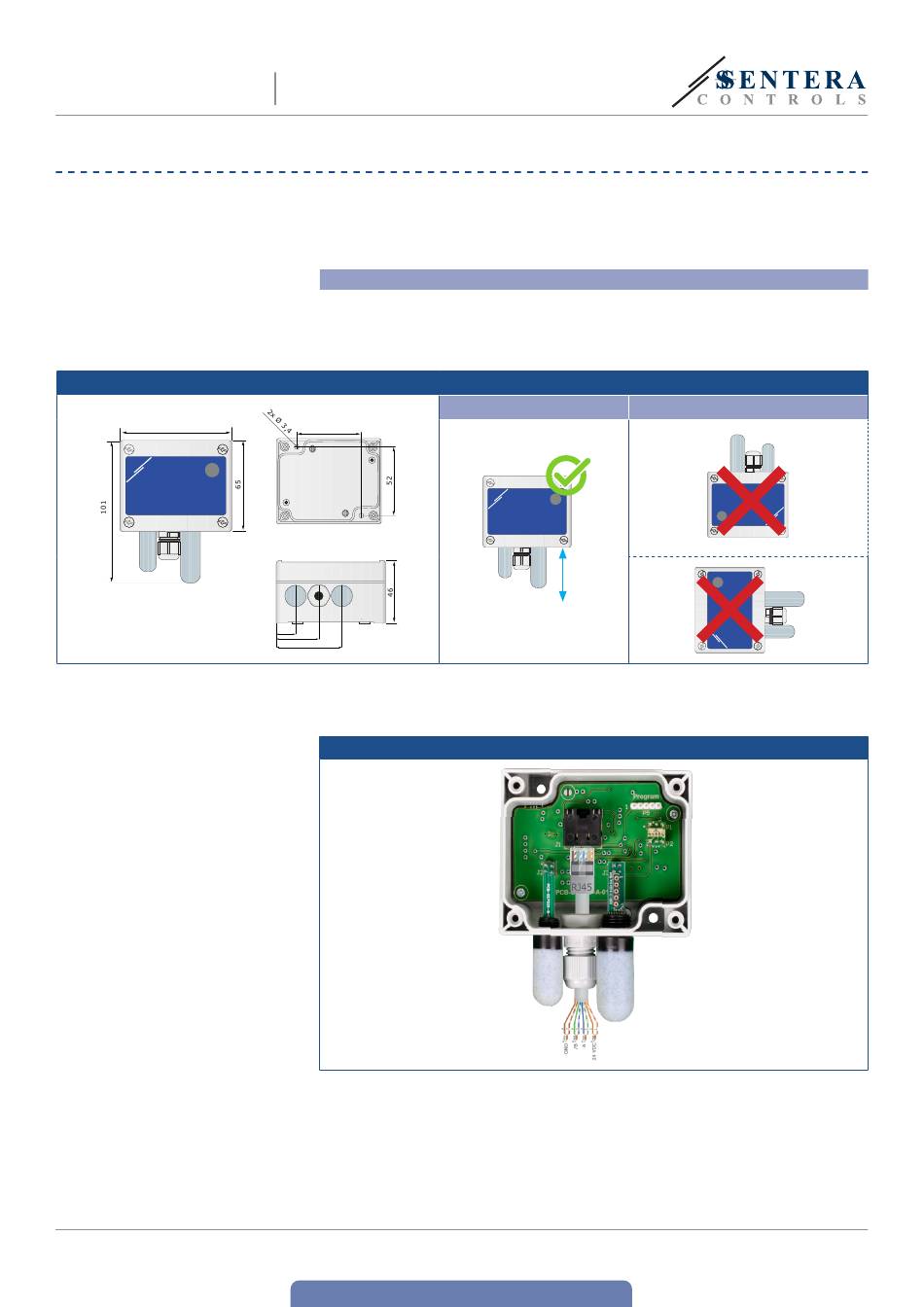

INSTRUCTIONS DE MONTAGE ET DE MISE EN SERVICE EN ÉTAPES
Fig. 1 Dimensions de montage
80
MIW-OCCOM-R-FR-000 - 01 / 07 / 2021
CAPTEUR CO / NO
INTELLIGENT POUR LES
2
ENVIRONNEMENTS DIFFICILES
Avant de commencer le montage, veuillez lire attentivement les 'Mesures de sécurité
et de précaution'. Choisissez une surface lisse pour l'emplacement de montage, de
préférence non exposée directement au soleil (par exemple à l'intérieur ou sur le mur
d'un bâtiment faisant face au nord ou au nord-ouest).
Suivez ces étapes:
1.
Dévissez le couvercle du boîtier pour l'enlever.
2.
Fixez le boîtier sur la surface à l'aide d'attaches appropriées en adhérant aux
dimensions de montage indiquées à la Fig. 1 Dimensions de montage et la
position de montage correcte comme indiqué dans Fig. 2 Position de montage.
Fig. 2 Position de montage
Correct
49
20
32
46
3.
Insérez le câble dans le presse-étoupe, puis sertissez-le et branchez-le dans la
prise RJ45 comme indiqué dans Fig. 3 et la section Câblage et connexions ci-
dessus.
Fig. 3 Câblage et raccordements
4.
Remettez le couvercle et fixez-le avec les vis.
5.
Mettez sous tension.
6.
Personnalisez les paramètres d'usine à celles désirées via le logiciel 3SModbus
ou via le pocket "Sensistant". Pour les paramètres d'usine par défaut, voir Carte
des registres Modbus du produit.
www.sentera.eu
Retour à la table des matières
Incorrect
Gardez la distance
minimale de 1,5 m du sol
6 - 8
