RSCOHB-R

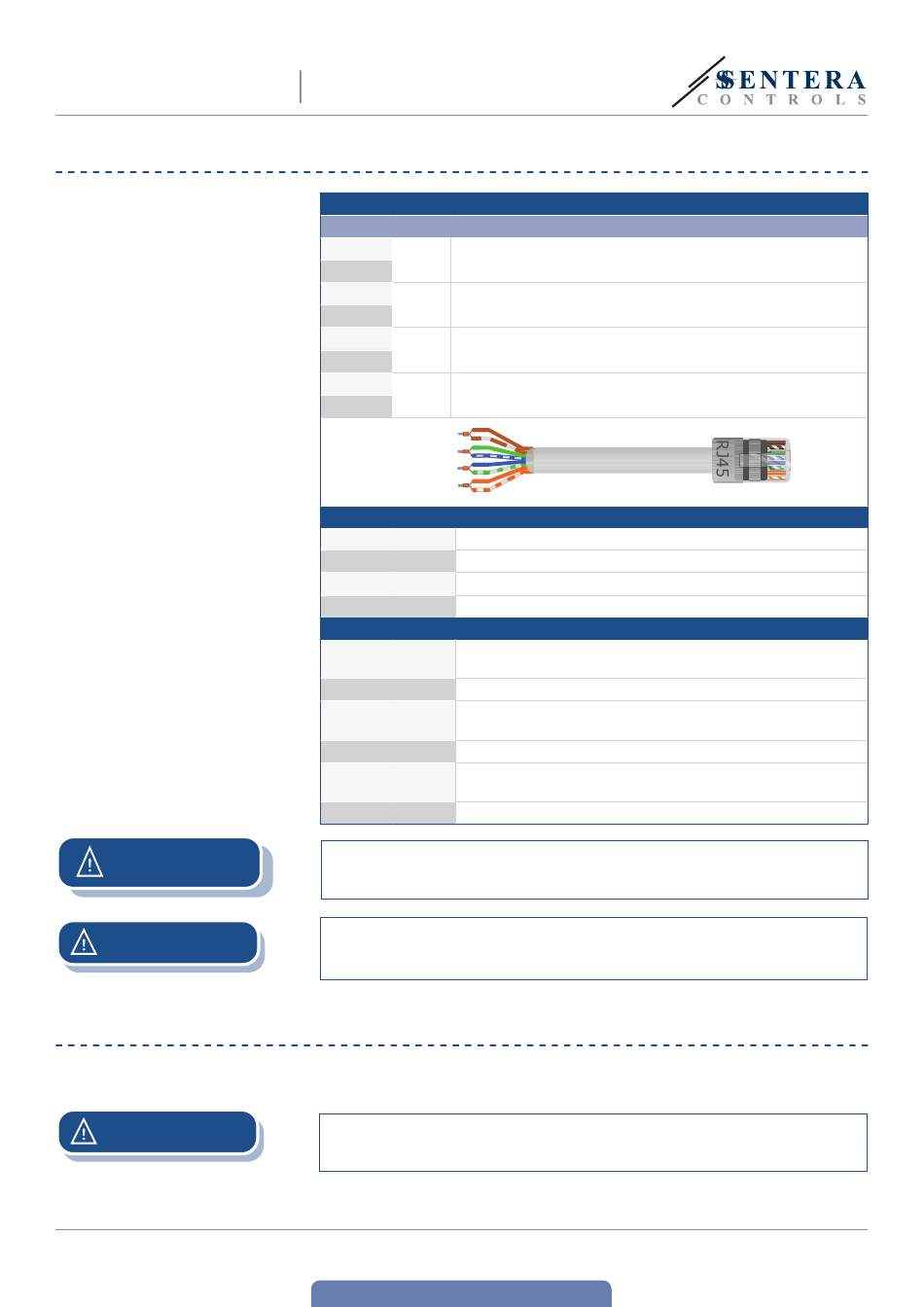

CÂBLAGE ET CONNEXIONS
ATTENTION
ATTENTION
INSTRUCTIONS DE MONTAGE ET DE MISE EN SERVICE EN ÉTAPES
ATTENTION
MIW-RSCOHB-R-FR-000 - 16 / 03 / 2022
CAPTEUR DE PIÈCE CO/NO
AVEC BUZZER
Broche 1
24
VDC
Broche 2
Broche 3
A
Broche 4
Broche 5
/B
Broche 6
Broche 7
GND
Broche 8
8
8 mm
GND
7
6
8 mm
/B
5
4
A
8 mm
3
2
8 mm
24 VDC
1
VIN
GND
A
/B
AO1
GND
AO2
GND
AO3
GND
L'appareil doit être alimenté via le connecteur RJ45 ou via les bornes de connexion.
N'alimentez pas l'appareil via le connecteur RJ45 et le bornier simultanément !
Ce produit n'est pas adapté à la connexion à 3 fils. Il a des terres séparées pour
l'alimentation et pour la sortie analogique. Relier les deux masses ensemble peut
entraîner des mesures incorrectes.
Avant de commencer à monter l'appareil, lisez attentivement "Sécurité et
précautions".
Lors de la planification de l'installation, prévoyez suffisamment d'espace pour la
maintenance et l'entretien. Montez le capteur dans un endroit bien ventilé.
www.sentera.eu
retour à la table des matières
2
Prises RJ45 (Power over Modbus)
Communication Modbus RTU (RS485), signal A
Communication Modbus RTU (RS485), signal /B
Mise à la terre, tension d'alimentation
Communication Modbus RTU (RS485), signal A
Communication Modbus RTU (RS485), signal /B
Sortie analogique / modulante 1 pour la mesure de la
température (0-10 VDC / 0-20 mA / PWM)
Sortie analogique / modulante 2 pour la mesure de
l'humidité relative (0-10 VDC / 0-20 mA / PWM)
Sortie analogique / modulante 3 pour la mesure CO / NO
Schéma de câblage
Tension d'alimentation
8
7
6
6
5
5
4
4
4
3
3
3
2
1
Bornier 1
Alimentation Us 24 VCC
Alimentation, masse
Bornier 2
Masse AO1
Masse AO2
(0-10 VDC / 0-20 mA / PWM)
Masse AO3
6 - 110
