Raccordement du bus adressable à deux fils
Le bus adressable à deux fils est utilisé pour les dispositifs
d'interface utilisateur et pour les pilotes intelligents DEL
adressables individuellement. Chaque module à deux
fils (SCMD4) est préalablement monté à l'intérieur du
rail DIN, conformément aux spécifications du produit, et
fournit quatre (4) bus adressables à deux fils. Chaque bus
adressable à deux fils prend en charge jusqu'à 64 adresses
par bus.
Utilisez un câble de calibre 14 AWG pour le bus adressable
à deux fils et ne dépassez pas 300 mètres (984 pi). Le bus
adressable à deux fils n'a pas de polarité ni de topologie.
Le bus adressable à deux fils offre 250 mA par bus pour
alimenter des dispositifs adressables. Le tableau ci-dessous
fournit des renseignements sur les dispositifs qui peuvent
être raccordés au bus adressable à deux fils
Type de dispositif
Pilote d'éclairage ou ballast
Poste mural à 2 fils
Relais à 2 fils
Capteurs multiples à 2 fils
Capteur de grande hauteur à 2 fils
Contrôle du luminaire de 0 à 10 V
à 2 fils
Suivez ces directives lorsque vous raccordez le bus
adressable à deux fils :
• Serrage = 0,4 N-M (XXX en lb)
• Calibres des câbles : 18-12 AWG massif/torsadé en cuivre
seulement
• Charge maximale : Appel de courant max. de 200 mA
• Acceptable pour les câbles de classe 1 ou 2
conformément à la disposition 725.XX de la NFPA 70 et
à la norme 16.1000 du CCÉ si les méthodes de câblages
sont conformes à la norme 16.114
Connexion au réseau d'éclairage
Les moyens et les grands panneaux iLumin Plus
comprennent le dispositifs de connexion pour ordinateur
CR1-RJ. Un ordinateur peut être raccordé au panneau
iLumin Plus à l'aide de la trousse de câbles SW2 qui se
branche dans le port RJ sur le répéteur CR1-RJ. Si ce
panneau iLumin Plus est raccordé au réseau d'éclairage,
l'ordinateur aura accès à tous les dispositifs iLumin Plus du
réseau d'éclairage.
Dans un moyen ou grand panneau iLumin Plus, les fils
d'un côté du répéteur CR1-RJ ne seront pas raccordés.
Cette borne est utilisée pour raccorder d'autres panneaux
iLumin Plus. Le réseau d'éclairage est connecté en série
et requiert une connexion d'entrée et de sortie. Ce réseau
exige également l'installation d'une bretelle de terminaison
installée aux deux extrémités.
Appel de
Max. par
Nombre
courant
bus
d'adresses
2 mA
64
1
3,75mA
64
1
3,75 mA
64
1
3,75 mA
8
1
3,75 mA
8
1
3,75 mA
64
1
Le câblage pour le réseau d'éclairage doit utiliser des
câbles de type LCCP ou LCCNP de Cooper Lighting
Solutions. (solution de rechange : Belden 1502, 1502P)

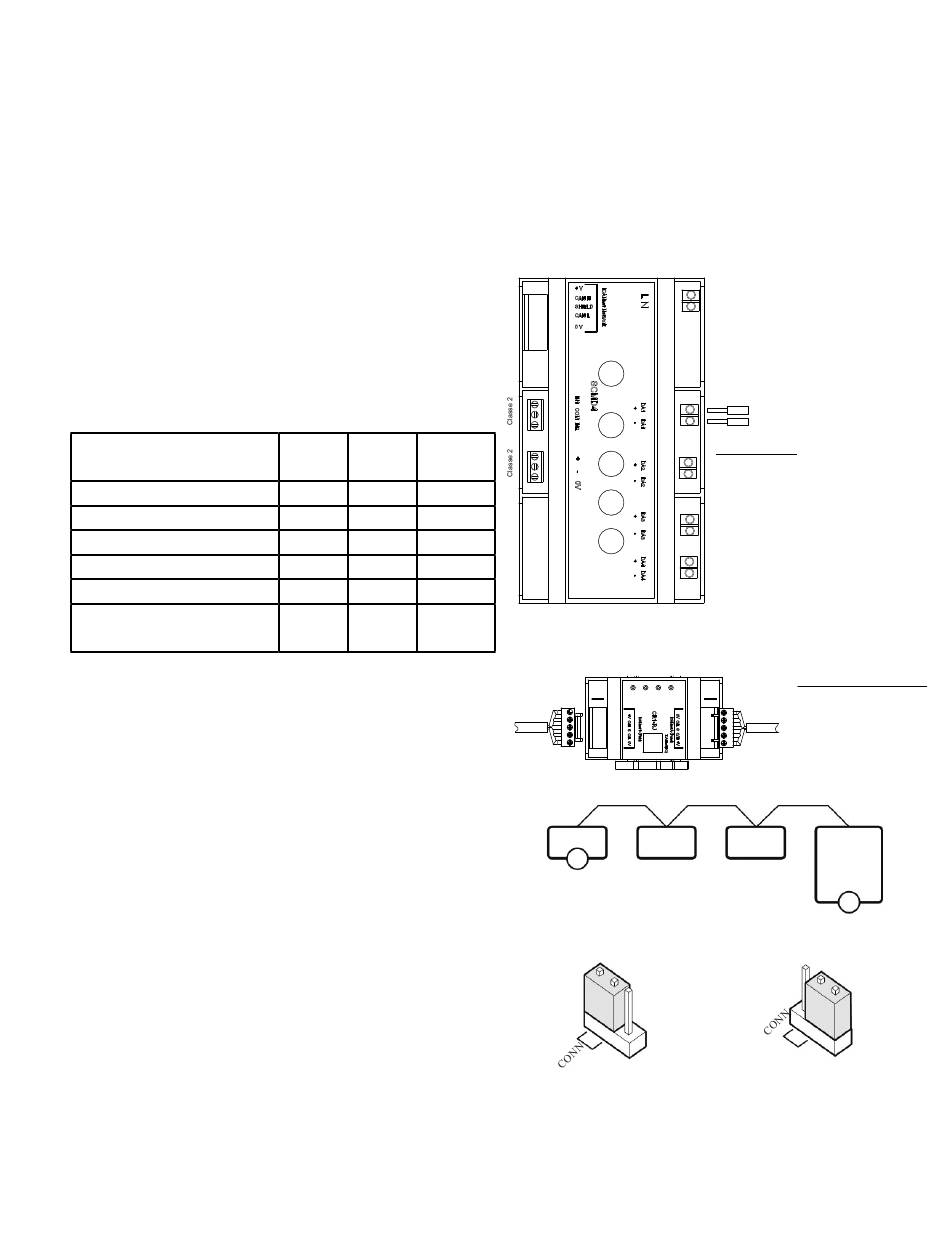

Détails sur le câblage du bus numérique à
deux fils
Quatre : Bus de données à deux fils
Détails sur le câblage du réseau d'éclairage
Classe 2
Câblage de réseau à
cinq câbles installé
sur le terrain
Un câblage de
réseau à cinq
câbles branché à des
panneaux supplémentaires
iLumin Plus maintient la
connexion en série
Dispositif
Dispositif
T
Connexion de
sortie SOUS
TENSION
www.cooperlighting.com
iLumin Plus
Violet
Violet
Renseignements
sur le câblage :
Dénudage des fils : de 1,3 à 1,6 cm
Calibre de fil :
18-14 AWG
Massif/torsadé en cuivre
seulement
Convient aux câbles de
classe 1 ou 2
conformément à la NFPA 70
Charge :
maximum de 16 VCC
-225 mA par circuit
*Remarque : Ne pas alimenter plus de
64 dispositifs adressables par bus. Consultez
les renseignements sur les dispositifs pour
connaître la consommation d'énergie des bus.
Renseignements sur le câblage :
Dénudage des fils : de 1,3 à 1,6 cm
Câblage de
Calibre de fil :
18 à 22 AWG
réseau à cinq
Câblage de classe 2
câbles préinstallé
massif/torsadé en cuivre
de classe 2
seulement
Câble :
Utilisez la pièce LCCP ou LCCNP
du catalogue d'Cooper Lighting Solutions.
Solution de rechange : Beldon
1502 ou 1502P, ou l'équivalent
*Remarque : Le réseau de commande d'éclairage doit
être acheminé comme une guirlande avec cavalier de
connexion de sorties aux deux extrémités.
Dispositif
Sélecteur de
source
universel
T
Connexion de
sortie HORS
TENSION
