Montage de l'enceinte
1. Choisissez un endroit sec et pratique qui répond aux
exigences relatives à la température d'utilisation du
panneau à disjoncteur.
2. Installez le panneau sur une surface ferme au moyen des
trous préperforés.
3. Raccordez l'enceinte au panneau à disjoncteur à l'aide de
conduits.
4. Enlevez tous les débris et les saletés.
Remarque : Assurez-vous que les câbles de charge de
haute et basse tension pénètrent l'enceinte séparément.
Les câbles de haute tension doivent pénétrer l'enceinte
par les côtés gauche et droit, ou par les circuits de câblage
supérieurs gauche et supérieurs droit. Les câbles de basse
tension doivent pénétrer l'enceinte par les ouvertures
situées au centre dans le haut ou bas de l'enceinte.
Remarque : Assurez-vous qu'il y a au moins trois (3) po
d'espace autour de l'enceinte iLumin Plus.

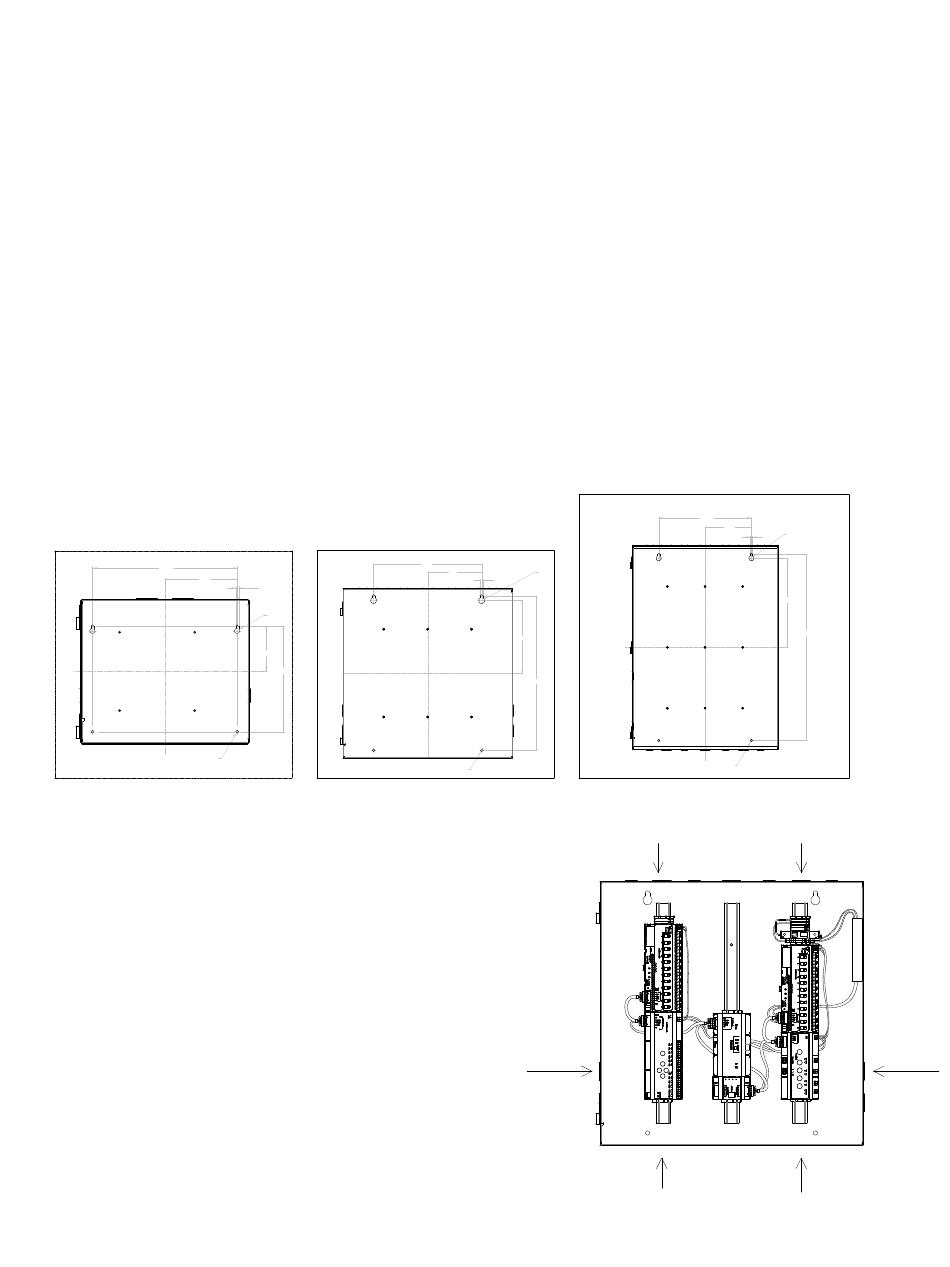

ESPACE DE 7,6 CM AUTOUR DU COFFRET
30,5 cm
15,2 cm
Ă 0,6 cm
2 X
PETIT
Flux des câbles
Toutes les armoires ont été conçues pour fournir une
disposition claire et une progression logique pour tous les
circuits d'alimentation.
Les conducteurs de l'alimentation principale pénètrent
dans le haut du panneau. La puissance d'entrée est ensuite
alimentée vers les modules à l'intérieur de l'armoire.
Le câblage pour les circuits de dérivation qui sont raccordés
aux modules de relais à résonance couplée magnétique
pénètre également depuis le haut de l'armoire. Les
connexions de mise à la terre sont fournies dans le haut de
l'armoire pour le raccordement des conducteurs de mise à
la terre.
Remarque : Vérifiez la tension nominale énoncée du
contrôleur avant de le raccorder à l'alimentation, puis vérifiez
également qu'elle correspond à la tension d'alimentation.
Toutes les armoires sont dotées d'une entrée universelle de
120 à 277 V.
ESPACE DE 7,6 CM AUTOUR DU COFFRET
40,6 cm
0,6 cm
2 X
Ă 1,1 cm
2 X
9,5 cm
22,2 cm
MOYEN
Ă 2,3 cm
20,3 cm
2 X
1,05 cm
2 X
27,3 cm
58,1 cm
Ă1,05 cm
2 X
Classe 2
Entrée basse
tension
ESPACE DE 7,6 CM AUTOUR DU COFFRET
40,6 cm
20,3 cm
Ă 2,3 cm
1,05 cm
2 X
2 X
39,1 cm
81,6 cm
Ă 1,05 cm
2 X
GRAND
Classe 1 et classe 2
Entrée/sortie haute et basse tension
Classe 1 et classe 2
Entrée/sortie haute et basse tension
