iLumin Plus
Renseignements généraux

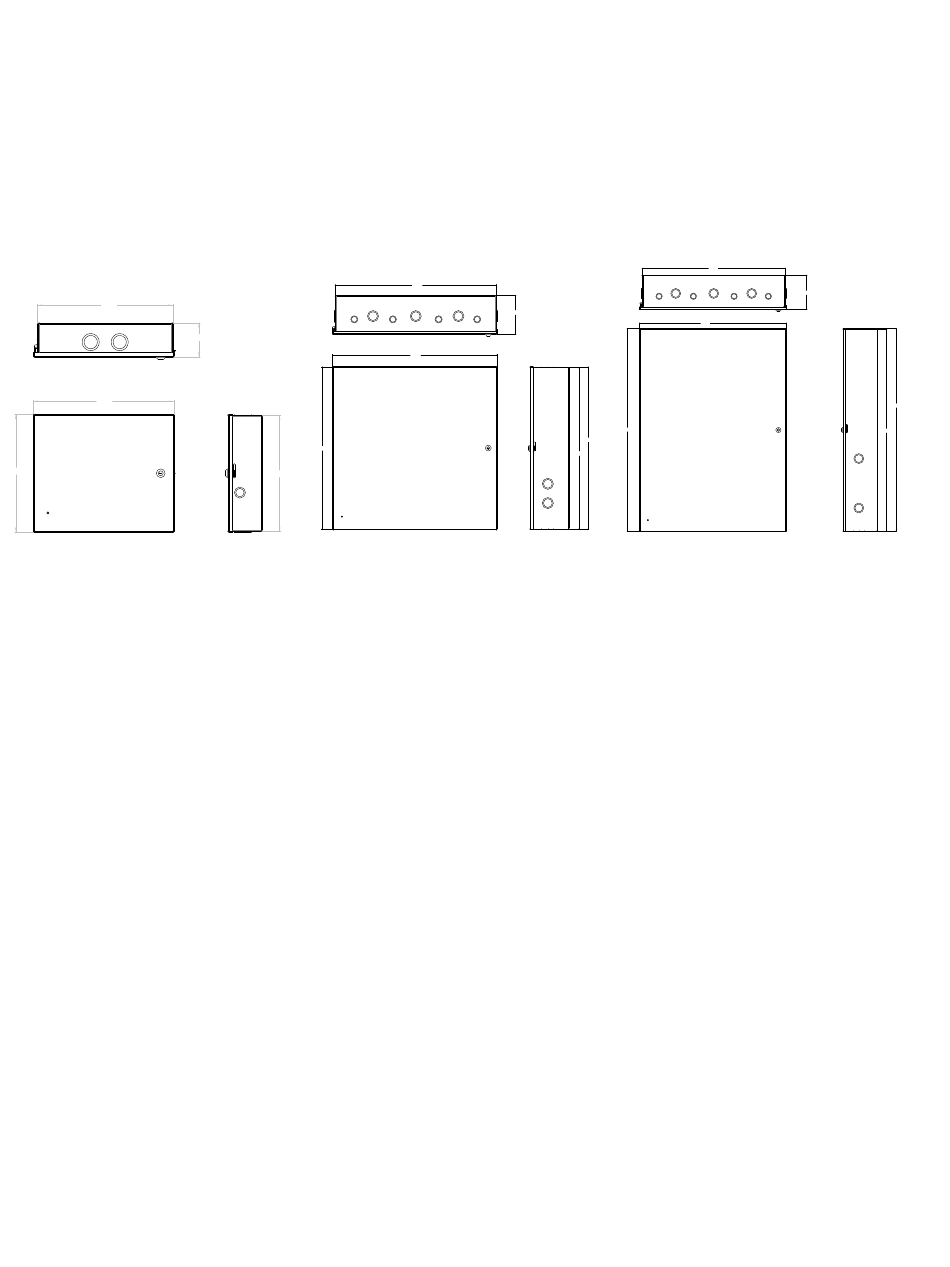

Dimensions de l'armoire
ILS-* : Petite enceinte (deux modules de rail DIN)
ILM-* : Enceinte moyenne (quatre modules de rail DIN et
connexion Ethernet en option)
ILL-* : Grande enceinte (huit modules de rail DIN et
connexion Ethernet en option)
35,6 cm
37 cm
31 cm
PETIT
Montage de l'enceinte
Les modules iLumin Plus comportent une enceinte dotée de
modules de rail DIN à l'intérieur. Les modules de rail DIN
internes comprennent ce qui suit :
• SCMR1220-NA : douze relais de verrouillage de 20 A
• SCMH1200-NA : douze gradateurs de 0 à 10 V
• SCMD4 : quatre bus adressables à deux fils
• EG2 : passerelle Ethernet
• CR1-RJ : connexion au réseau d'un ordinateur
Remarque : Assurez-vous qu'il y a au moins trois (3) po
d'espace autour de l'enceinte iLumin Plus.
Emplacement et espacement
Les modèles iLumin Plus sont entièrement refroidis par
convection; par conséquent, il est primordial de vous assurer
que chaque unité est installée dans un endroit ventilé qui
permet un débit d'air suffisant et qui offre des conditions
d'utilisation adéquates.
Les armoires ne comportent pas de ventilateur. Permettre
une circulation d'air autour du panneau améliorera la
fiabilité et la durée de vie de tous les modèles. Installer les
panneaux loin du matériel qui génère de la chaleur permettra
également d'améliorer la fiabilité à long terme. Assurez-vous
aussi que les exigences énoncées relatives à l'air ambiant
sont respectées.
4
www.cooperlighting.com
9 cm
64,4 cm
30,5 cm
64,8 cm
Exigences relatives à l'air ambiant
Température entre 0 et +40 °C (32 et 104 °F)
Humidité entre 0 et 95 % sans condensation
63,8 cm
15,4 cm
65,2 cm
64,4 cm
63,8 cm
MOYEN
Points à prendre en considération pour le montage
• Un espace minimum de 14 po (360 mm) doit être laissé
entre le devant du châssis et tout autre composant ou
mur. Veuillez vous assurer de vérifier et de respecter
les exigences du code local afin de déterminer si un
dégagement supplémentaire est nécessaire en vertu du
code en vigueur dans votre région.
• Laissez un espace suffisant pour l'entretien ultérieur de
l'unité. N'installez pas l'unité dans un endroit difficile
d'accès.
• Le panneau iLumin Plus est conçu pour être monté à la
verticale.
• Utilisez des conduits et des coupleurs appropriés pour
raccorder les chemins de câbles au châssis du contrôleur.
63,9 cm
15,4 cm
65,4 cm
90,3
GRAND
90,3 cm
89,6 cm
