Mode d'emploi

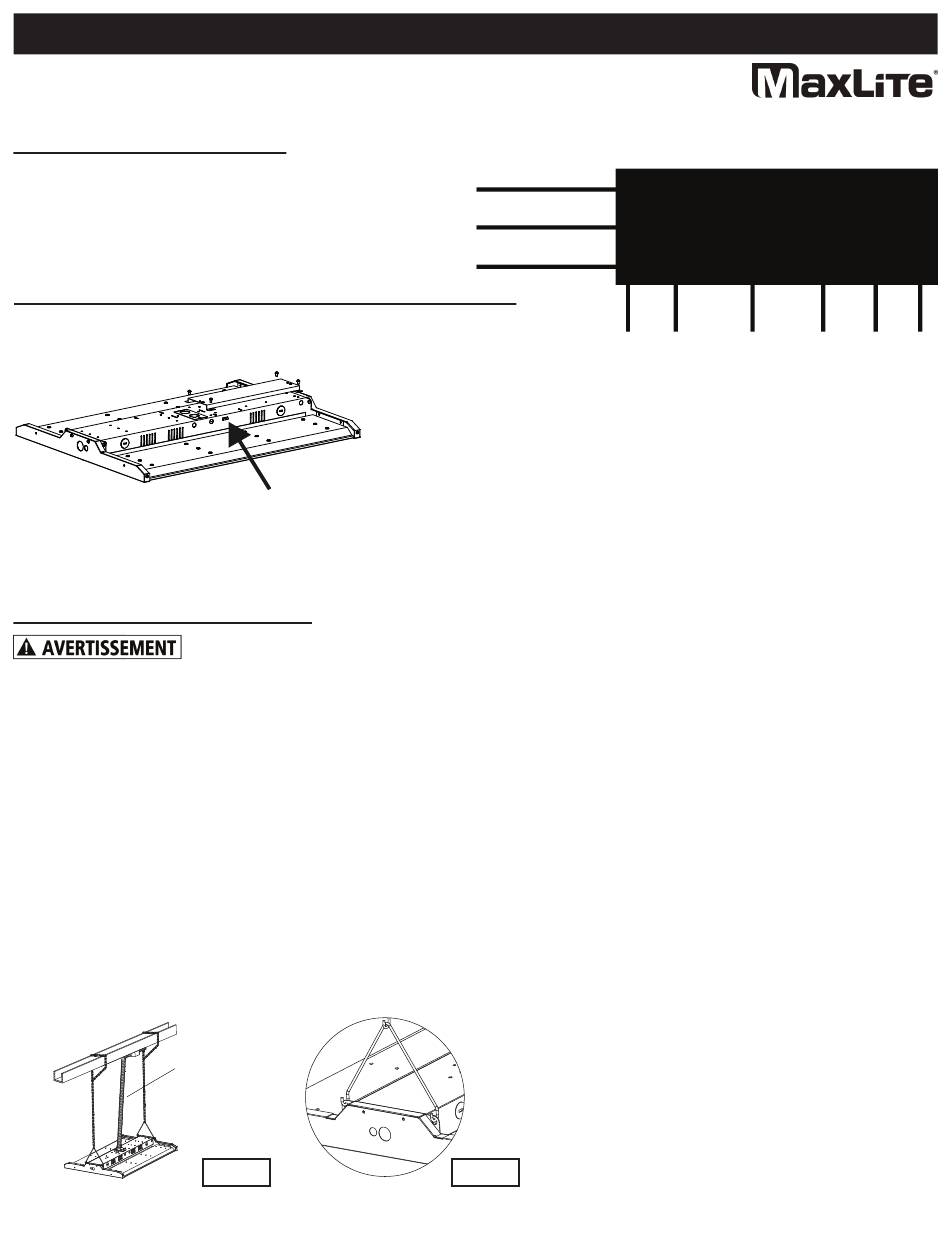

Lampe linéaire pour plafonds hauts MaxLite HL génération 3
Schéma général de câblage
PRÉCAUTION: Débranchez l'alimentation électrique au
fusible ou au disjoncteur avant de connecter le
luminaire à la source d'alimentation.
Toutes les unités seront connectées de manière
individuelle à la source d'alimentation CA.
Instructions de modification de la température de la couleur
1. Identifiez le commutateur TCP sur le luminaire. L'onglet du
commutateur peut être utilisé pour régler la valeur TCP.
2. En fonction des exigences, le commutateur peut être utilisé pour utiliser le luminaire à 4000K ou 5000K. (Par défaut = 5000K)
REMARQUE: Pour les modèles HL3-360, il y a 2 commutateurs TCP et les deux doivent être réglés à la
REMARQUE: Pour le modèle de sélection de puissance, la puissance par défaut est le réglage le plus bas.
valeur TCP requise.
Installation et fonctionnement
Coupez l'alimentation en désactivant le disjoncteur ou en enlevant le fusible correspondant dans le boîtier à
fusibles. Couper l'alimentation en utilisant l'interrupteur ne suffit pas pour prévenir un éventuel choc électrique.
1. Enlevez le nouveau luminaire à DEL de l'emballage et vérifiez la présence des éventuels dommages. Manipulez le nouveau
2. Connectez le câblage de la lampe DEL pour plafonds hauts à l'alimentation, le fil noir au noir, blanc au blanc et vert au vert.
luminaire à DEL avec soin.
3. Nettoyez tous les résidus / empreintes sur le nouveau luminaire à DEL et la lentille. Vérifiez deux fois tout le matériel
Utilisez uniquement le câblage homologué UL.
suspendu avant de passer à l'étape suivante d'installation.
A: Installation par chaîne
1. Assurez-vous que les deux chaînes nouées de 101.6 cm (40") ont un petit crochet aux deux bouts.
2. Installez les deux crochets en V sur chaque côté du corps du luminaire (Figure A-2)
3. Connectez les crochets en V aux chaînes avec des crochets sur chaque chaîne. Ajustez la hauteur d'installation
en bloquant le crochet de la chaîne de l'autre côté de la chaîne. (Figure A-1)
4. Utilisez le conduit métallique flexible pour faire passer les fils de phase, neutre et terre afin de pouvoir alimenter le luminaire.
(Figure A-1)
Conduit métallique flexible
© Droits d'auteur 2022. MaxLite, Inc. Tous droits réservés.
12 York Ave, West Caldwell, NJ 07006 Tél: 800-555-5629 Fax: 973-244-7333 Email: info@maxlite.com
Commutateur TCP
Fig. A-1
®
NOIR (PHASE)
BLANC (NEUTRE)
VERT (TERRE)
VIOLET ROSE
VAR (+) VAR (-)
(FILS DE VARIATEUR 0-10V
COMMANDE CONFORME IEC)
Fig. A-2
Série HL3
PILOTE DEL
JAUNE MARRON
BLEU
AUX+
AUX-
Page: 2
RÉV: 11/02/22
ROUGE
(-V)
(+V)
