6. Raccordements du module émetteur

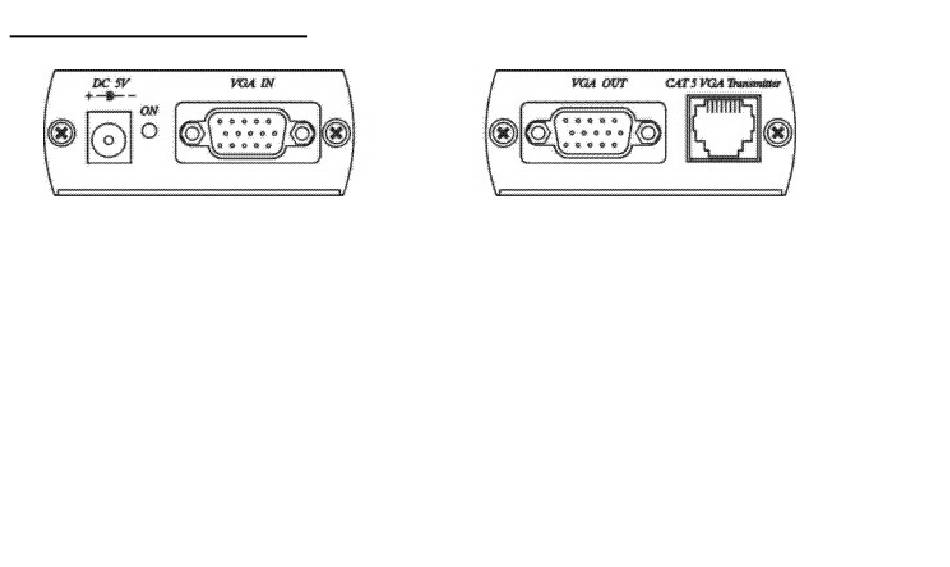

Face avant du module émetteur
Connecteurs du module émetteur
DC 5V :
VGA IN :
VGA OUT :
Transmetteur VGA CAT5 : sortie de raccordement du câble UTP CAT5
ON :
raccordement de l'adaptateur secteur
entrée du signal vidéo VGA
sortie de raccordement de l'écran local
signalisation d'activité
Face arrière du module émetteur
