Figure 5 - Identifications Des Entrees Et Sorties D'un Circuit Double (4-Tuyaux) - Prolon C1050 Serie Guide Technique

+
INT
-
24VAC
COM
A
NET
B
DI
UI3
COM
UI2
UI1
AO
DO4
DO3
DO2
DO1

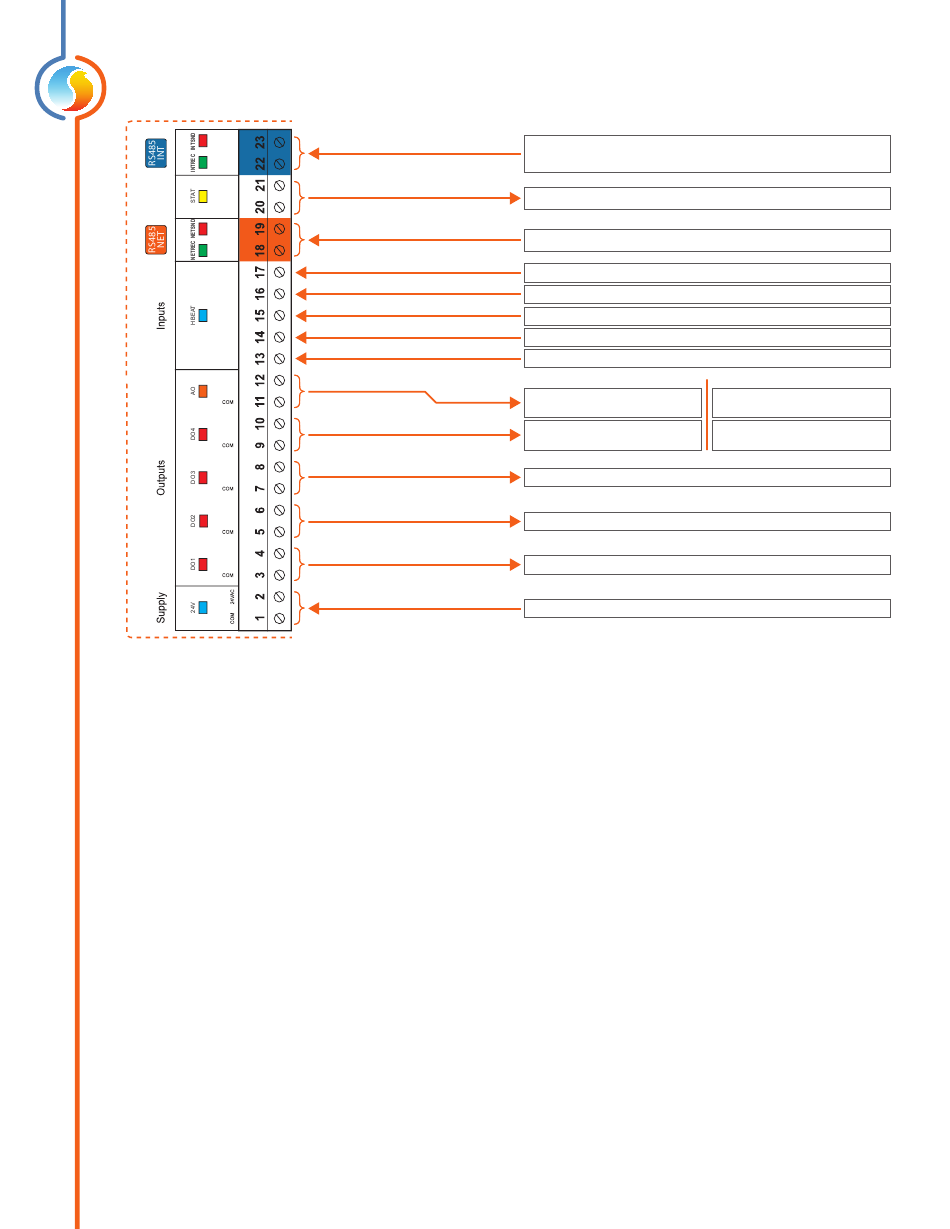

Figure 5 - Identifications des entrees et sorties d'un circuit double (4-tuyaux)

REV. 7.4.0 / PL-HRDW-FCU-C1050-C/F-FR
Port INT: Communication entrante RS485 provenant d'une sonde
numérique -OU- d'un ordinateur avec le logiciel Prolon Focus
Alimentation vers une sonde numérique (24 VAC)
Port NET: Communication entrante Modbus RS485
ED: Alarme / Preuve de ventilation
EA3: Température de l'air alimenté
Neutre pour toutes les entrées
EA2: Température de l'eau alimentée (option)
EA1: Température extérieure
Valve On-Off
SA1: Réchauffage modulant
SD4: Valve de chauffage On-Off
SD3: Valve de refroidissement On-Off
SD2: Ventilateur vitesse élevée
SD1: Ventilateur vitesse basse
Source d'alimentation du régulateur (24 VAC)
Valve Modulante
SA1: Valve de chauffage
modulante
SD4: Réchauffage
(On-Off, Pulsé)
9
