Port INT: Communication entrante RS485
provenant d'une sonde numérique -OU- d'un
ordinateur avec le logiciel Prolon Focus
SA3: Valve de chauffage modulante
SA2: Valve de refroid. modulante
SA1: Réchauffage modulant
SD5: Valve Chauffage On-Off
SD4: Valve Refroid. / Réchauffage On-Off
SD2: Ventilateur vitesse élevée
SD1: Ventilateur vitesse basse
Rangée du bas:
Neutre pour toutes les sorties
Configuration d'adresse pour le réseautage
Une adresse unique doit être configurée sur chaque régulateur en réglant les 7 interrupteurs d'adressage à la valeur
désirée.
Ces interrupteurs sont numérotés de 1 à 7 et représentent une valeur binaire de 1 à 64 (1, 2, 4, 8, 16, 32 et 64 respective-
ment). L'interrupteur 8 est réservé. La valeur de chaque interrupteur enclenché est additionnée afin de former l'adresse
numérique du régulateur.
L'exemple de la figure 10 démontre les interrupteurs 1, 2 et 4 enclenchés. Les valeurs de ces interrupteurs sont respec-
tivement 1, 2 et 8 ce qui donne une somme de 11 (1 + 2 + 8 = 11).
Le réseau Prolon autorise un maximum de 127 adresses (donc 127 régulateurs).
REV. 7.4.0 / PL-HRDW-FCU-M2000-C/F-FR

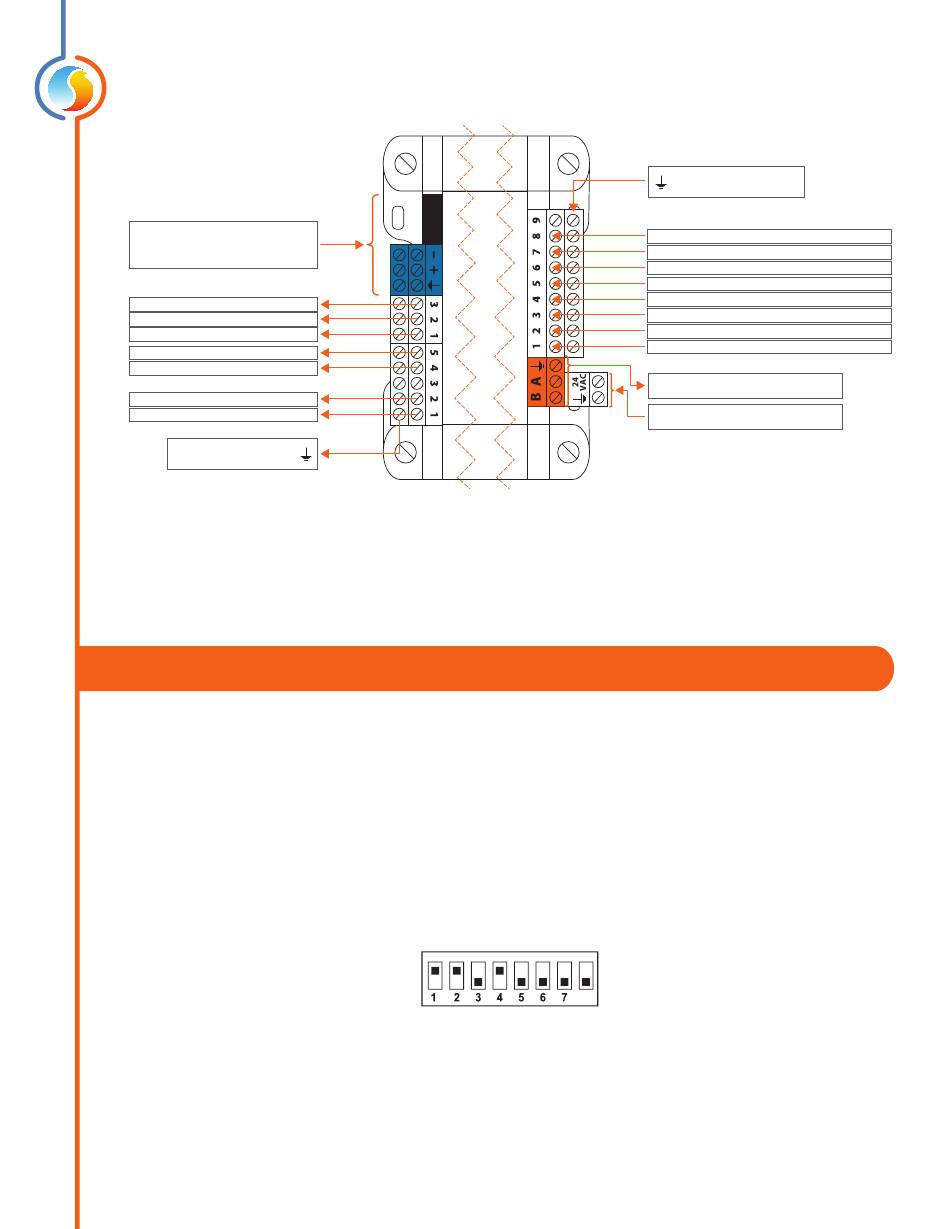

Figure 9 - Identification des entrées et sorties (circuit double 4-tuyaux)

Figure 10 - Interrupteur d'adressage

Rangée du bas:
Neutre pour toutes les entrées
EA8: Alarme
EA7: Preuve du ventilateur
EA6: Consigne de pièce (0-10Kohm)
EA5: Température de zone
EA4: température d'eau froide (option)
EA3: Température de l'air alimenté
EA2: température d'eau chaude (option)
EA1: Température extérieure
Port NET: Communication entrante
Modbus RS485
Source d'alimentation du régulateur
(24 VAC - classe 2)
