Identification des entrées et sorties
Toutes les entrées et sorties du PL-C1050 utilisent des borniers à vis de type enfichable afin de rendre les raccordements
plus faciles et sécuritaires.
Le régulateur PL-C1050 FlexIO possède deux ports de communication séparés offrant la même fonctionnalité. Ces deux
ports agissent comme port de communication Modbus entrant en provenance d'autres appareils ou interfaces Prolon,
tel un régulateur réseau ou un ordinateur utilisant le logiciel Prolon Focus.
+
INT
-
24VAC
COM
A
NET
B
DI
UI3
COM
UI2
UI1
AO
DO4
DO3
DO2
DO1
REV.7.3.2 / PL-HRDW-FLX-C1050-FR

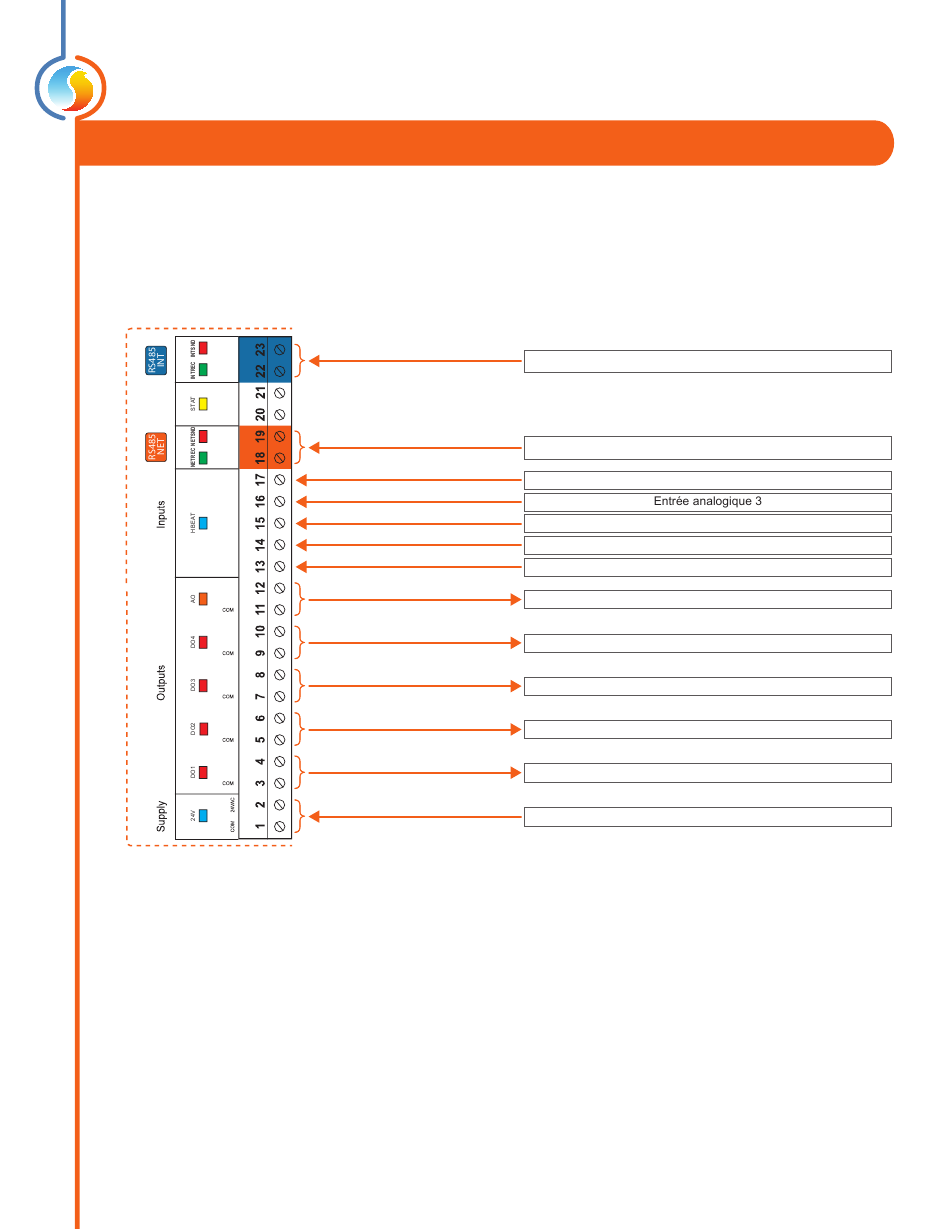

Figure 4 - Identification des entrées et sorties
Port INT: Communication réseau RS485 entrante (Modbus)
Port NET: Communication réseau RS485 entrante (Modbus)
Entrée digitale
Neutre pour toutes les entrées
Entrée analogique 2
Entrée analogique 1
Sortie analogique (0-10 / 2-10 / 0-5 VDC)
Sortie digitale 4 (ON/OFF, PWM)
Sortie digitale 3 (ON/OFF, PWM)
Sortie digitale 2 (ON/OFF, PWM)
Sortie digitale 1 (ON/OFF, PWM)
Source d'alimentation du régulateur (24 VAC)
