Identification des entrées et sorties
Toutes les entrées et sorties du M2000 utilisent des borniers à vis de type enfichables afin de rendre les raccordements
plus faciles et sécuritaires.
Le régulateur M2000 RTU possède deux ports de communication séparés offrant la même fonctionnalité. Ces deux ports
agissent comme port de communication Modbus entrant en provenance d'autres appareils ou interfaces Prolon, tel un
régulateur réseau ou un ordinateur utilisant le logiciel Prolon Focus.
Le port "INT" (voir ci-dessous) propose une connexion de type RJ45 permettant l'utilisation de câbles CAT5 préfabriqués
pour une communication RS485 simple de type « plug and play ». Ce connecteur RJ45 se conforme aux caractéristiques
de raccordement pour la communication RS485.
Port INT: Communication réseau
RS485 entrante (Modbus)
Refroidisseur étape 4
Variateur de fréquence Pompe 2
Variateur de fréquence Pompe 1
Refroidisseur étape 3
Refroidisseur étape 2
Refroidisseur étape 1
Pompe 2
Pompe 1
Rangée du bas:
Neutre pour toutes les sorties
REV. 7.3.4 / PL-HRDW-CHL-M2000-C/F-FR

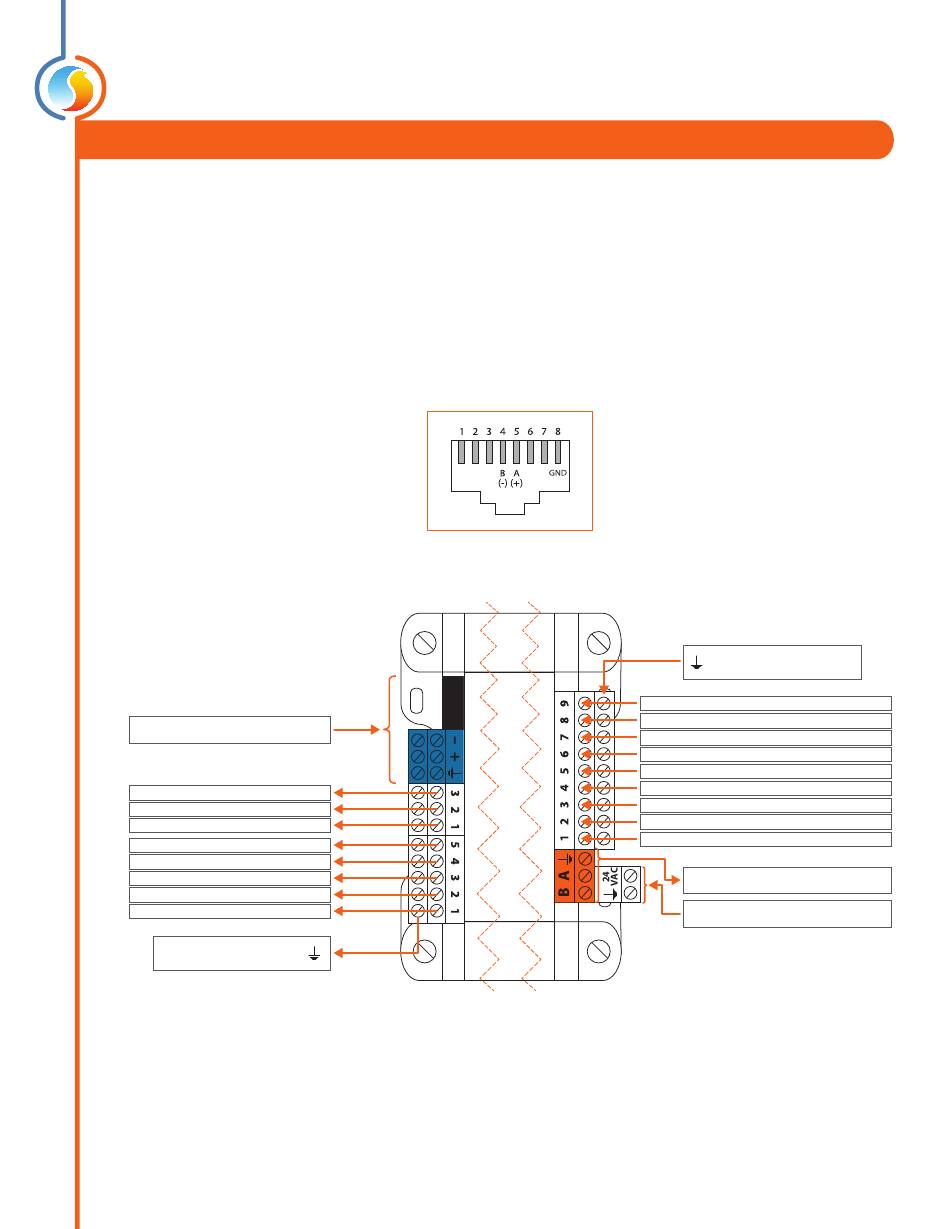

Figure 7 - Raccordement RJ45
Figure 8 - Identification des entrées et sorties
Rangée du bas:
Neutre pour toutes les entrées
Contact d'alarme
Sonde de pression d'eau
Température de sortie d'eau du condenseur
Température d'entrée d'eau au condenseur
Preuve de marche de la pompe 2
Preuve de marche de la pompe 1
Sonde de température d'eau de retour
Sonde de température d'eau d'alimentation
Sonde de température d'air extérieure
Port NET: Communication réseau
RS485 entrante (Modbus)
Source d'alimentation du régulateur
(24VAC - Classe 2)
