Page 12
3
Instructions de maintenance
3.3.
Contrôle visuel à eff ectuer dans le cadre de l'inspection légale
(série ECO Air COMPACT)
– Etendue du contrôle à l'issue de 12, 36 et éventuellement à l'issue de 60 mois –
– Etendue du contrôle à l'issue de 72 mois –
BPW-GD-ECO Plus 39101501f
BPW-GD-ECO Plus 39101501f

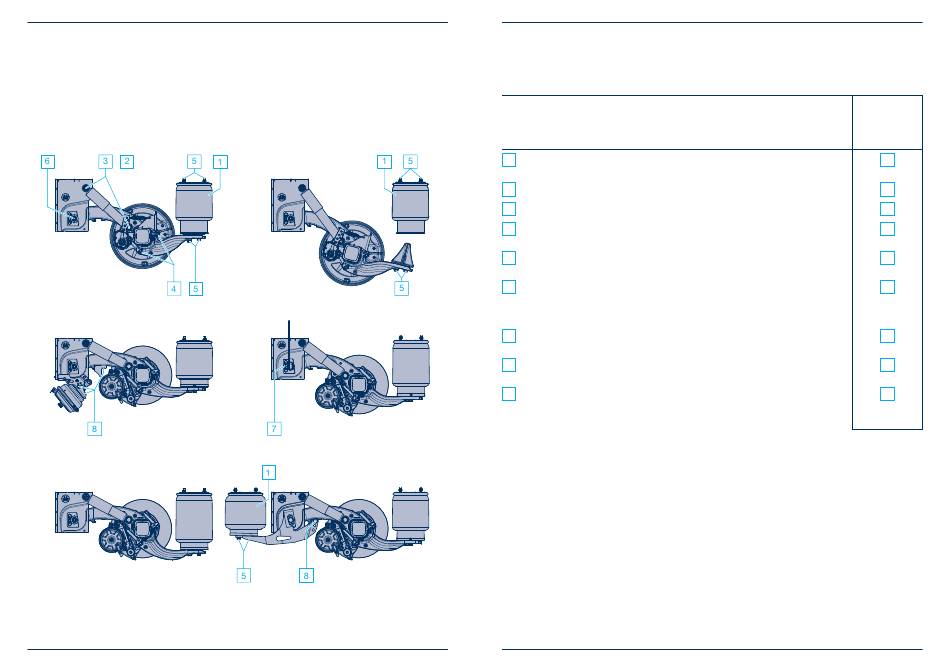

Contrôles visuels à exécuter
Contrôle visuel, vérifi er tous les éléments de l'ensemble pour voir s'ils ne sont pas
°
endommagés ou usés.
1
Vérifi er l'état des coussins.
Valves de nivellement. Vérifi er l'état, l'étanchéité et la fi xation des valves.
2
3
Contrôle visuel - Vérifi er la bonne fi xation des amortisseurs.
4
Contrôle visuel - Vérifi er l'ajustement bloqué de la fi xation d'essieu.
5
Contrôle visuel - Vérifi er la bonne fi xation des coussins.
6
Contrôle visuel - Vérifi er la bonne fi xation des boulons de ressort.
7
Contrôle visuel - Vérifi er l'assemblage par vis du gousset et du boulon de ressort.
8
Contrôle visuel - Vérifi er la bonne fi xation du dispositif de revelage.
Pour ces inspections, un contrôle visuel suffi t. Resserrer éventuellement les assemblages vissés conformément aux
couples de serrage prescrits. Un resserrage pourra éventuellement faire l'objet d'une facturation pour le détenteur
du véhicule.
M 24 (SW 36)
M = 420 Nm (390 - 460 Nm)
M 20 (SW 30)
M = 420 Nm
M 12 (SW 17)
M = 66 Nm
M 16 (SW 22)
M = 230 - 300 Nm
Vis central
M 16 (SW 22)
M = 300 Nm
M 24 (SW 36)
M = 650 Nm (605 - 715 Nm)
M 18 x 1,5 (SW 27)
M = 420 Nm (390 - 460 Nm)
Bras de levier
M 20 (SW 30)
M = 350 Nm (325 - 385 Nm)
Vase à diaphragme
M 16 (SW 24)
M = 180 - 210 Nm
Vis à tête six pans
M 12 (SW 17)
M = 75 Nm
Vis à tête cylindrique
M 10 (SW 8)
M = 50 Nm
Page 13
après
12 mois,
36 mois,
60 mois,
72 mois
