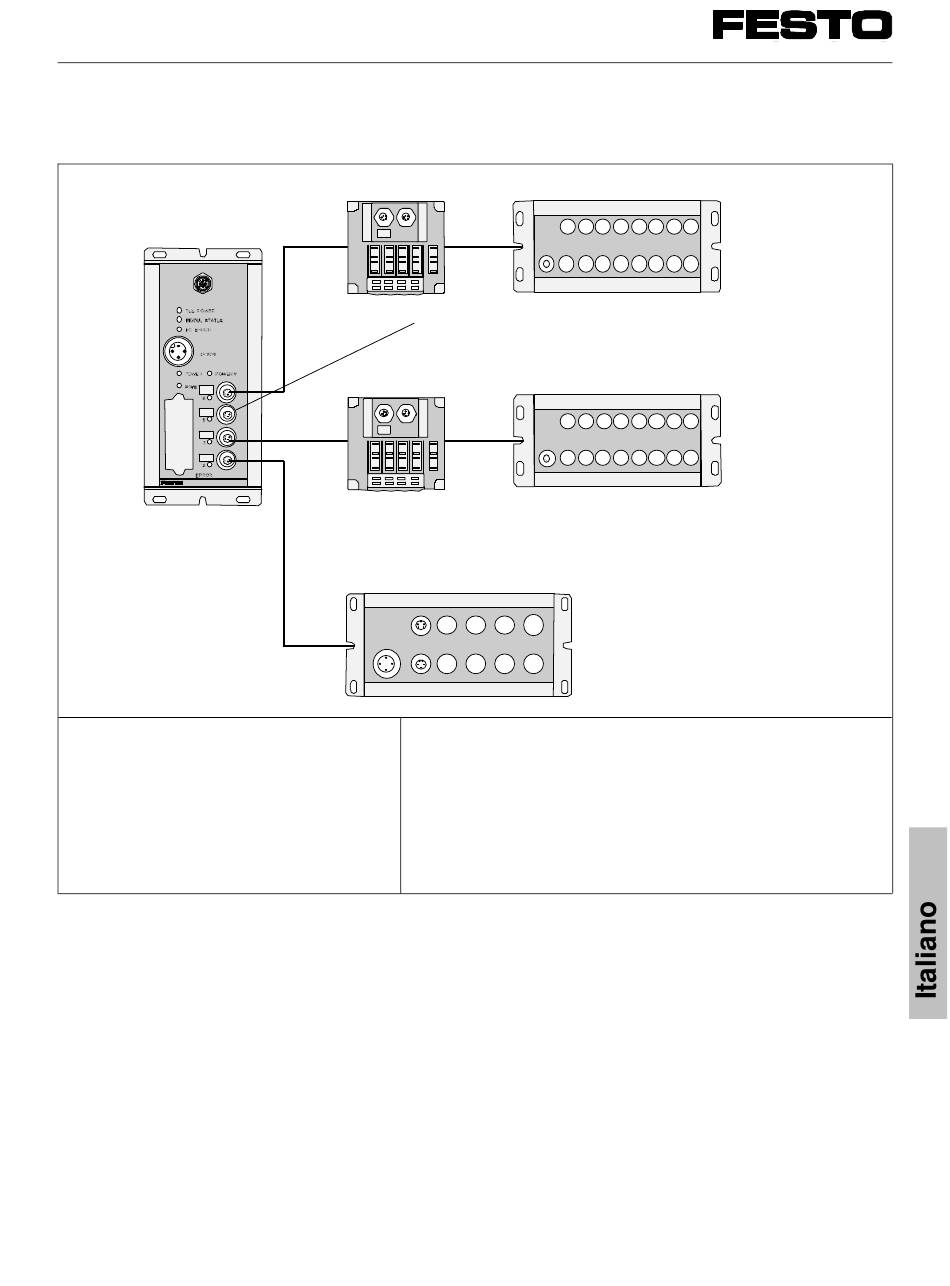

Indirizzamento (esempio: scanner 1747-SDN)
() range di indirizzi riservato
O:04.00 ... O:04.15
I:04.00 ... I:04.15
Linea 1: non utilizzata;
!
(O:05.00 ... O:05.15)

1. Nel sistema CP un posto valvola occupa due indirizzi:
- indirizzo più basso = solenoide pilota 14
- indirizzo più alto
2. Un modulo di ingresso o uscita elettrico occupa rispettivamen-
te 16 indirizzi di ingresso o uscita.
Per informazioni dettagliate circa l'indirizzamento del sistema
CP rimandiamo al manuale del sistema CP.
9709 NH
! "
#
%
(I:05.00 ... I:05.15)
"
O:06.00 ... O:06.15
#
I:06.00 ... I:06.15
$
O:07.00 ... O:07.15
%
(I:07.00 ... I:07.15)
&
= solenoide pilota 12.
$
&
