Raccordement du système d'évacuation des eaux usées
3.2.5
Raccordement de l'arrivée
Unité de base de vidage avec trop-plein Multiplex Trio Visign MT5
Pour raccorder le vidage avec trop-plein au système d'évacuation des
eaux usées, procédez de la façon suivante :
Conditions :
Le corps de trop-plein et le corps de vidage sont installés sur la bai‐
n
gnoire.
La liaison entre le trop-plein et le vidage est établie.
n
▶

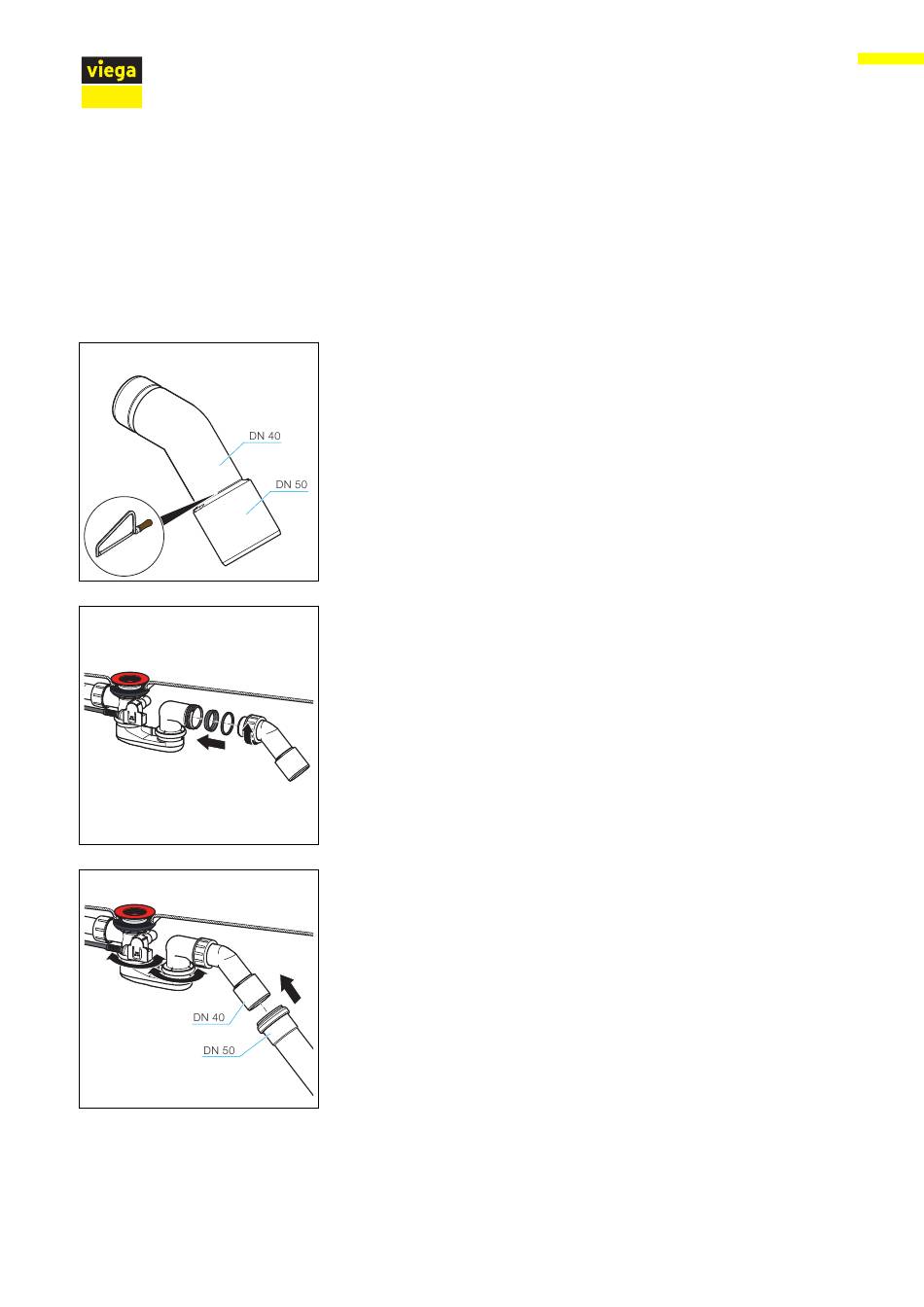

Découper le coude d'écoulement si le diamètre du tuyau d'évacua‐
tion des eaux usées est de seulement 40 mm.
▶
Glisser l'écrou flottant, la bague coulissante et le joint sur le coude
d'écoulement.
▶
Visser l'écrou flottant sur le corps de vidage.
Profondeur d'insertion minimale : 15 mm
▶
Ajuster le siphon de façon à ce que le coude d'écoulement puisse
être raccordé à la conduite des eaux usées.
Orienter le vidage au niveau des deux articulations jusqu'à ce que la
position souhaitée soit atteinte.
▶
Glisser le tuyau d'évacuation des eaux usées sur le coude d'écoule‐
ment.
Pour raccorder l'arrivée d'eau au corps de trop-plein, procédez de la
façon suivante :
Manipulation
