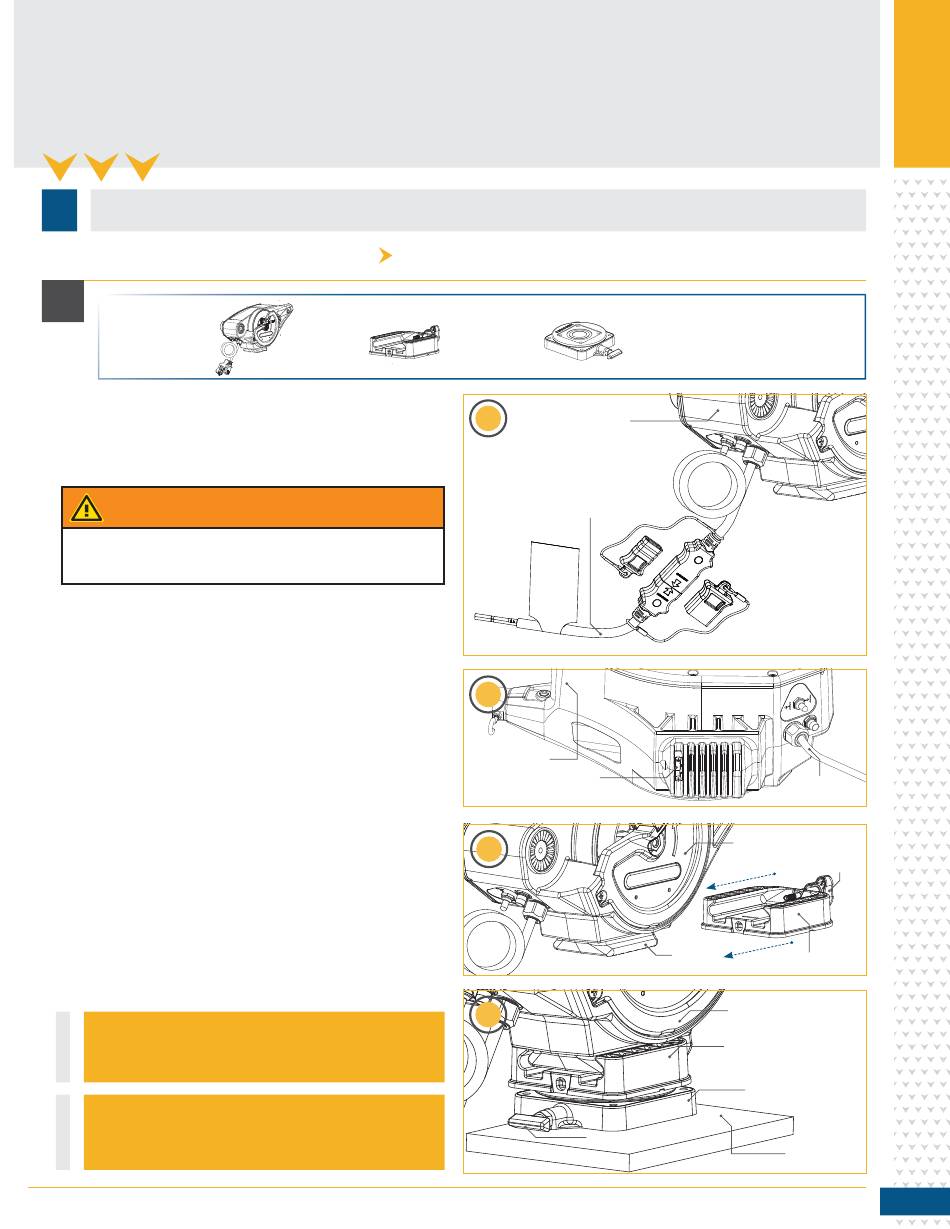

INSTALL ATION
INSTALLATION DE LA BASE
1
Articles requis :
a.
Relisez les facteurs à considérer lors du montage
avant de commencer l'installation et sélectionnez
un emplacement de montage. Assurez-vous que
le treuil de pêche n'est pas connecté à une
source d'alimentation.
AVERTISSEMENT
Assurez-vous que le treuil de pêche n'est pas connecté à une
source d'alimentation.
b.
Prenez la base de montage (Assemblage C) et fixez-la
à l'assemblage de treuil de pêche (Assemblage A). La
base de montage est adaptée au fond de l'assemblage
de treuil de pêche. Le bouton à prise souple de la base
de montage se visse dans la plaque métallique au fond
de l'assemblage de treuil de pêche. Fixez la base de
montage à l'assemblage de treuil afin que le bouton à
prise souple soit dans la bonne position.
c.
Lors de l'installation finale, la base de montage est
installée sur la base pivotante (Assemblage B) pour
les treuils de pêche Magnum 10. Si désiré, tenez
l'assemblage du treuil de pêche (Assemblage A)
avec la base pivotante à l'emplacement de montage
sélectionné afin de vérifier si le treuil convient et
qu'il peut fonctionner. Demandez à une deuxième
personne de vous aider à faire l'installation et à faire
des essais afin de vous assurer que le treuil de pêche
fonctionnera comme voulu.
d.
Déterminez si un accessoire de montage, comme une
tôle de pont recommandée, est nécessaire. Reportez-
vous aux instructions d'installation incluses avec les
accessoires de montage et terminez l'installation du
treuil de pêche.
AVIS : le bouton de déverrouillage de la base pivotante
peut être orienté dans n'importe quelle direction à
l'installation finale.
AVIS : La base pivotante peut être achetée
comme accessoire pour le Magnum 5 sur
cannondownriggers.com.
|
© 2020
Johnson Outdoors Marine Electronics, Inc.
#A x 1
#C x 1
|
cannondownriggers.com
INSTALLATION DE LA BASE
#B x 1
Assemblage de
Assemblage de
1a
treuil de pêche
treuil de pêche
Câble
Câble
d' a limentation
d' a limentation
1b
Assemblage
Assemblage
de treuil de
de treuil de
Plaque
Plaque
pêche
pêche
métallique
métallique
1b
1c
Bouton de
Bouton de
déverrouillage
déverrouillage
Câble
Câble
d' a limentation
d' a limentation
Assemblage
Assemblage
Bouton
Bouton
de treuil de
de treuil de
à prise
à prise
pêche
pêche
souple
souple
Plaque
Plaque
Base de montage
Base de montage
métallique
métallique
Assemblage de
Assemblage de
treuil de pêche
treuil de pêche
Base de montage
Base de montage
Base pivotante
Base pivotante
Emplacement
Emplacement
de montage
de montage
11
