Guide d'installation de
l'Afficheur fluorescent
(VFD, Vacuum Fluorescent
Display)
HP ap5000 Tout-en-un
Point de vente Système
© Copyright 2010 Hewlett-Packard Development Company, L.P. Les
informations de ce document sont susceptibles d'être modifiées sans préavis.
Les garanties des produits et services HP sont exclusivement présentées dans
la documentation accompagnant ces produits et services. Aucun élément du
présent document ne saurait être considéré comme une garantie
supplémentaire. La société HP ne saurait être tenue responsable des erreurs
ou omissions de nature technique ou rédactionnelle qui pourraient subsister
dans le présent document.
Printed in
Première édition : juillet 2010
Avant de commencer
Avant d'installer votre Afficheur fluorescent (VFD), prenez soin
d'éteindre l'ap5000 et de débranchez le câble d'alimentation de la
prise de courant.
AVERTISSEMENT ! Afin d'éviter tout risque de graves blessures,
vérifiez que le câble d'alimentation soit bien débranché de la
prise électrique murale avant d'installer le VFD, sans quoi, vous
vous exposez un risque d'électrocution.
ATTENTION : Afin d'éviter d'endommager le système, vérifiez que
le câble d'alimentation soit bien débranché de la prise électrique
murale avant d'installer le VFD.

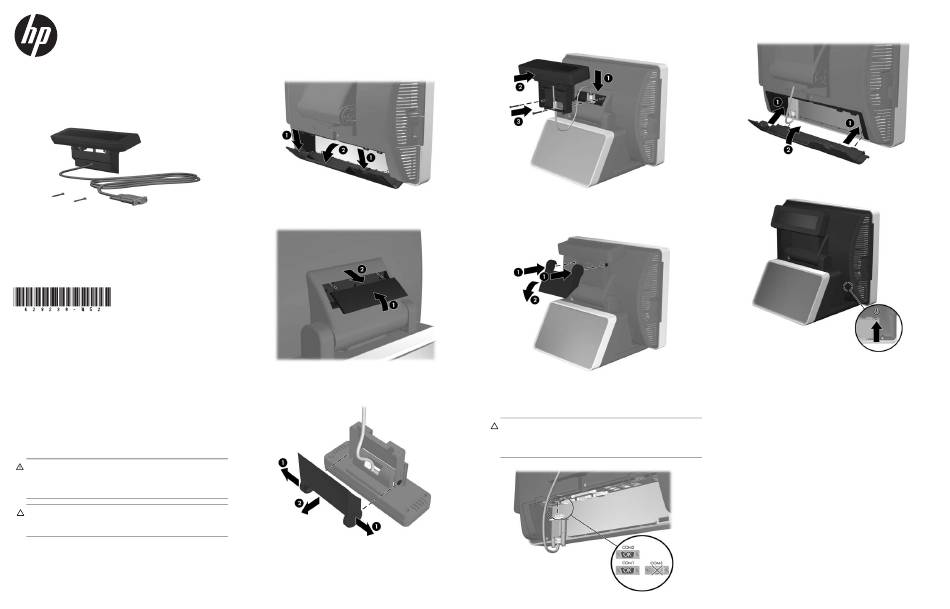

Installation du VFD
1.
Éteignez le système et débranchez le cordon d'alimentation de la
prise secteur.
2.
Retirez le cache du commutateur inférieur, en appuyant sur les
deux onglets situés en haut du cache 1 et faites tourner le
cache 2.
3.
Ôtez le cache du support d'affichage client en relevant le bas du
cache 1 et en faisant glisser le cache hors de l'unité 2.
4.
Retirez le cache plastique de la charnière du VFD en écartant les
parties supérieures du cache 1 et en l'amenant vers l'arrière, en
dehors de la charnière 2.
5.
Faites passer le câble série du VFD dans le trou central de la
partie avec charnière 1, faites ensuite glisser le VFD dans
l'ouverture de la charnière 2, puis installez les deux vis fournies
afin de bien fixer le VFD 3.
6.
Fixez le cache de la charnière en positionnant les parties
supérieures du cache sur les côtés de la charnière 1, puis
enclenchez le bas du cache sur la charnière de manière à le
mettre en place 2.
7.
Branchez le câble série sur la prise série du COM1 ou COM2
située sur le panneau arrière du commutateur. Veillez à serrer les
deux vis à serrage à main qui maintiennent l'extrémité du cble sur
le connecteur en place.
ATTENTION : NE branchez PAS le câble série sur le connecteur
série COM3 sur le panneau arrière du commutateur. Autrement,
vous risquez d'endommager le VFD lors de la mise sous tension
du système.
8.
Remplacez le cache du commutateur en insérant les onglets en bas
du cache dans les emplacements à la base de l'écran tactile 1 et
faites tourner le haut du cache de sorte à le mettre en place 2.
9.
Rebranchez le cordon d'alimentation et appuyez sur le bouton
d'alimentation (I/O).
Configuration de l'alimentation vers un port
COM
1.
Observez à quel port COM est relié le VFD sur le panneau arrière
du commutateur. Il doit être branché sur COM1 ou COM2. Veillez
à ce qu'il NE soit PAS relié à COM3.
2.
Redémarrez l'ordinateur et appuyez immédiatement sur la touche
F10 au démarrage avant que l'ordinateur ne lance le système
d'exploitation pour accéder à la fonction Computer Setup utility
(Configuration de l'ordinateur).
3.
Dans Computer Setup (Configuration ordinateur), sélectionnez le
menu Advanced (Avancé) puis sélectionnez Super IO
Configuration, sélectionnez ensuite Serial Port 1 (Port série 1) si le
VFD est branché sur COM1 ou Serial Port 2 (Port série 2) si le VFD
est branché sur COM2, puis sélectionnez Standard Mode/5V, et
enfin sélectionnez 5V.
4.
Si vous définissez le port Serial Port 2 Standard Mode/5V (Mode
standard port série2/5V) sur 5V, vous devez définir le port Serial
Port1 Standard Mode/5V (Mode standard port série1/5V) sur
Standard Mode (Mode standard). De la même manière, si vous
définissez le port Serial Port1 Standard Mode/5V (Mode standard
port série1/5V) sur 5V, vous devez définir le port Serial Port2
Standard Mode/5V (Mode standard port série2/5V) sur Standard
Mode (Mode standard).
5.
Dans le menu Exit (Quitter) de Computer Setup (Configuration de
l'ordinateur), sélectionnez Save Changes & Exit (Enregistrer les
modifications et quitter).
