Esu SwitchPilot 3 Plus Montage Et Mode D'emploi page 18

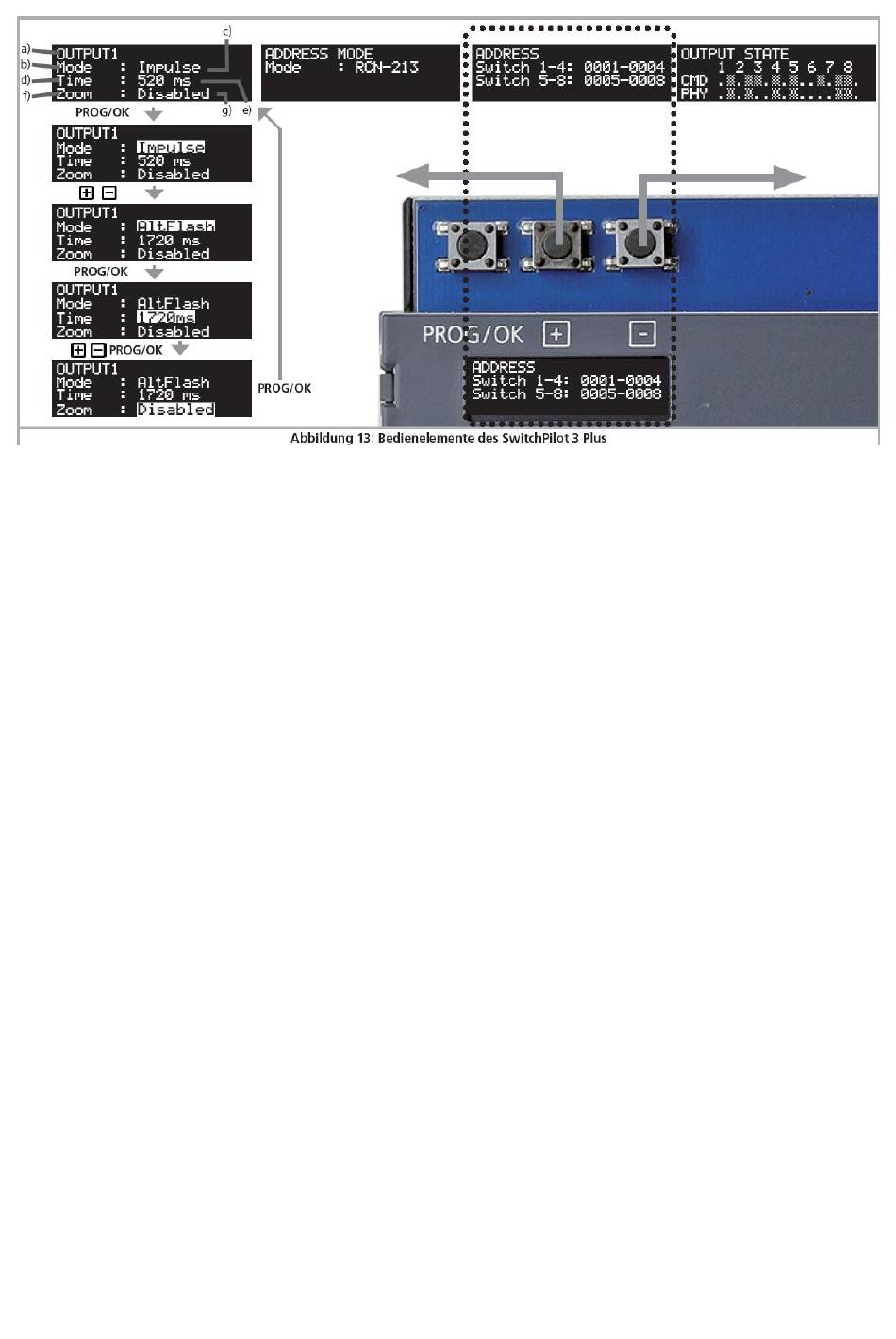

Illustration 13 : éléments de contrôle du SwitchPilot 3 plus.
• Si vous souhaitez modifier une option de réglage du tableau actuellement sélectionné, appuyez
une fois sur le bouton PROG / OK. L'option de réglage 1 de l'écran clignote maintenant pour
indiquer qu'elle peut être modifiée.
• Pour modifier le réglage actuel, utilisez maintenant les touches (+) et (-) . Appuyez sur le bouton
jusqu'à ce que l'écran affiche la valeur souhaitée. Le décodeur accepte les modifications
immédiatement pour que vous puissiez voir ce qui se passe.
• Confirmez votre saisie avec PROG / OK. L'option de réglage suivante clignotera pour indiquer
qu'elle peut être modifiée.
• Si vous ne souhaitez pas modifier une option de réglage et que vous souhaitez passer à l'option
suivante, appuyez simplement sur le bouton PROG / OK. La valeur actuelle n'est alors pas
modifiée.
• Après avoir modifié la dernière des trois options de réglage ou confirmé avec PROG / OK, plus
rien ne clignotera. Vous êtes maintenant de retour dans le mode d'affichage du tableau, vous
pouvez maintenant, soit en appuyant à nouveau sur PROG / OK, effectuer d'autres modifications
dans les options de réglage du tableau, soit sélectionner un autre tableau au moyen des touches
(+) ou (-).
• Vous trouverez une liste de tous les tableaux possibles et leurs options de réglage au chapitre 15.
6.3. Mode 'adresse' pour les centrales ROCO®
Comme déjà mentionné au chapitre 6.1, les centrales ROCO® (particulièrement la Multimaus mais
aussi la Z21 dans la norme standard) utilisent une autre méthode de calcul pour obtenir les numéros
d'aiguillages.
Pour que tout se passe normalement même avec les centrales ROCO®, vous pouvez signaler au
SwitchPilot 3 que vous possédez une centrale ROCO®.
Pour ce faire, sélectionnez l'option ''Mode'' dans le tableau "ADDRESS MODE '' puis la méthode
de calcul "ROCO".
6.4. Configuration des sorties.
Chaque sortie peut être configurée individuellement. On utilise les tableaux «OUTPUT 1» à
«OUTPUT 8» . À l'aide de l'option ''Mode'', vous pouvez configurer le mode de sortie souhaité.
