5. Raccordement au système digital.
Nous conseillons de d'abord configurer entièrement le décodeur SwitchPilot 3 Plus avant de le
monter sur le réseau.
5.1. Eléments de branchements.
L'illustration 5 montre le SwitchPilot Plus avec tous les éléments de raccordement.
a) Les aiguillages, signaux lumineux, dételeurs et consommateurs semblables sont raccordés aux
borniers de sortie numérotés de 1 à 8.
b) L'alimentation du SwitchPilot 3 Plus et des consommateurs qui y sont raccordés se fait via les
bornes PwA et PwB. Vous pouvez utiliser soit le courant digital de la voie, soit un adaptateur
externe. Pour de grands réseaux, il est préférable d'utiliser une alimentation séparée. De cette
manière l'énergie nécessaire pour les commutations n'est pas prélevée sur la centrale ou le Booster.
c) Reliez les bornes Trk A et Trk B à la sortie 'voies' de la centrale ou du booster qui enverront les
commandes au SwitchPilot 3.
e) Unité de programmation. Les trois boutons PROG/OK ainsi que (+) et (–) servent à la
configuration du décodeur comme expliqué au chapitre 6.
f) Le dispay affiche tous les réglages du décodeur y compris l'adresse des aiguillages et le statut des
sorties. Après quelques secondes l'économiseur d'écran affiche la tension d'alimentation.
Connecteur pour raccorder le module SwitchPilot Extension.
g)

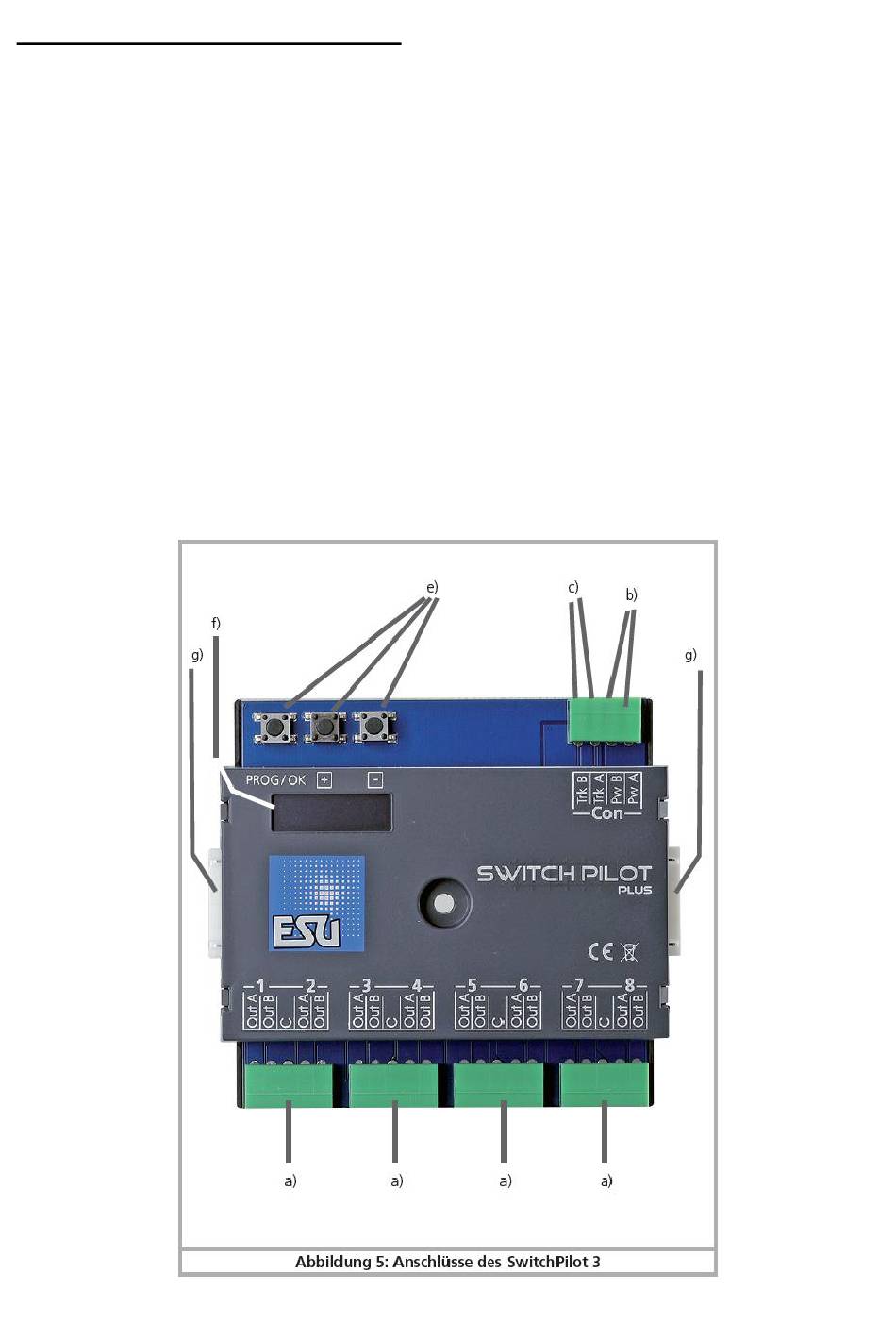

Illustration 5 : connexions du SwitchPilot 3 Plus
