SwitchPilot 3 est activée, les bornes II et COM sont reliées.
b) Bornes pour une sortie ''masse'' et sortie ''U+'' (tension de voie redressée, fournie par le
SwitchPilot 3) destinées à l'alimentation de moteurs d'aiguillage à courant continu.
5.6.2. Entraînement d'aiguillage motorisé.
Le module SwitchPilot Extension permet de commander les appareils de manœuvre d'aiguille
motorisés. Pour ce type de motorisation, une inversion de polarité de la tension de fonctionnement
du moteur électrique inverse le sens de rotation du moteur par lequel l'aiguille passe d'une position à
l'autre.
N'utilisez que des moteurs d'aiguillage avec interrupteur de fin de course pour empêcher les
bobinages de brûler. Les sorties relais du module SwitchPilot Extension transmettent toujours la
tension au consommateur.

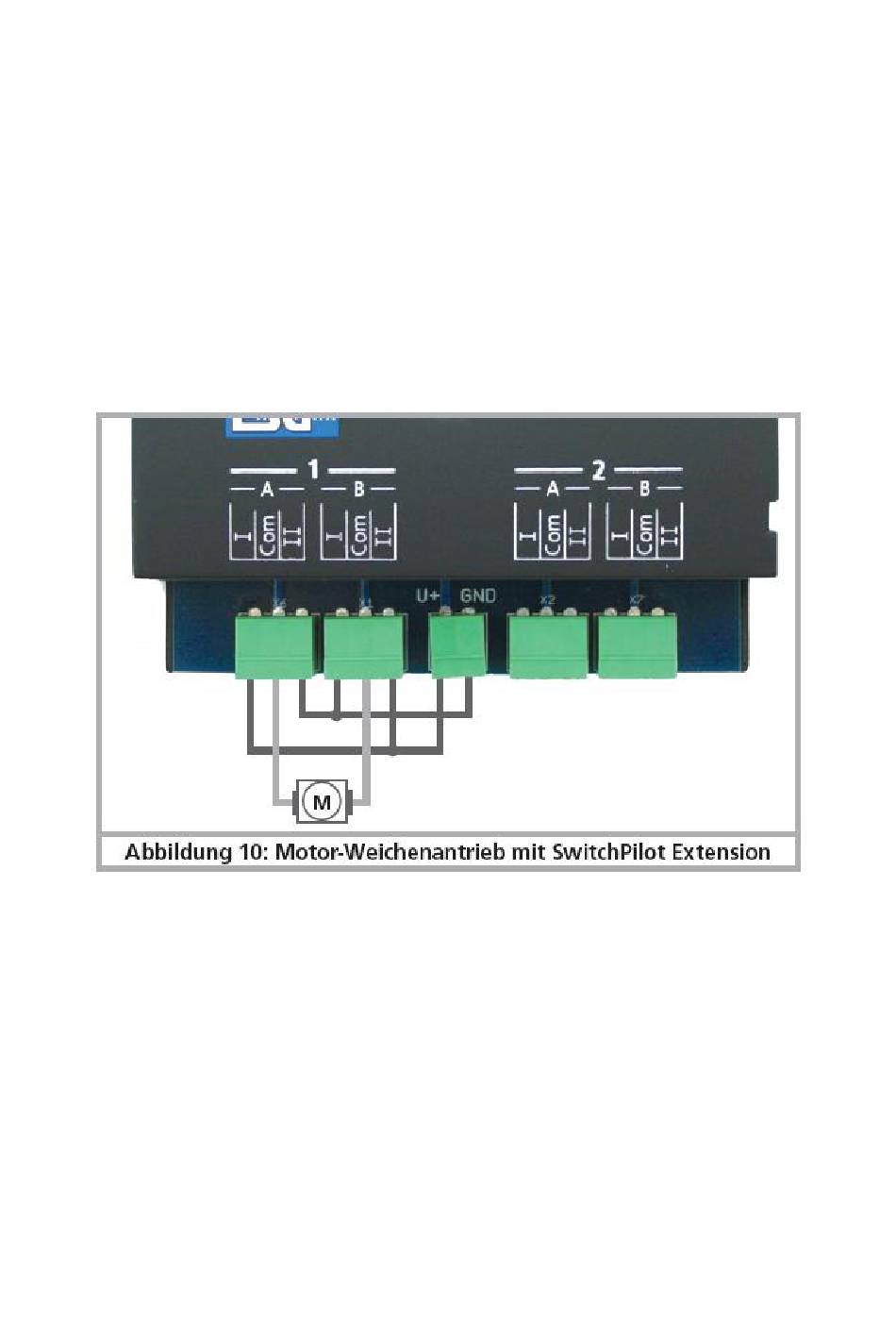

L'illustration 10 montre le câblage d'un entraînement d'aiguillage motorisé. Vérifiez dans le mode
d'emploi du moteur d'entraînement la valeur maximale de la tension d'alimentation. Le module
Extension fournit toujours la même tension que celle qui est aussi fournie au SwitchPilot 3.
Illustration 10 : entraînement d'aiguillage motorisé avec le module SwitchPilot Extension.
5.6.3. Motorisation d'aiguillages LGB®.
L'illustration 11 montre le branchement. Les moteurs – sauf si reprogrammés – sont alimentés en
courant pendant environ 520 ms et sont ensuite déconnectés, pour éviter une surchauffe.
