■ Sans kit électrique

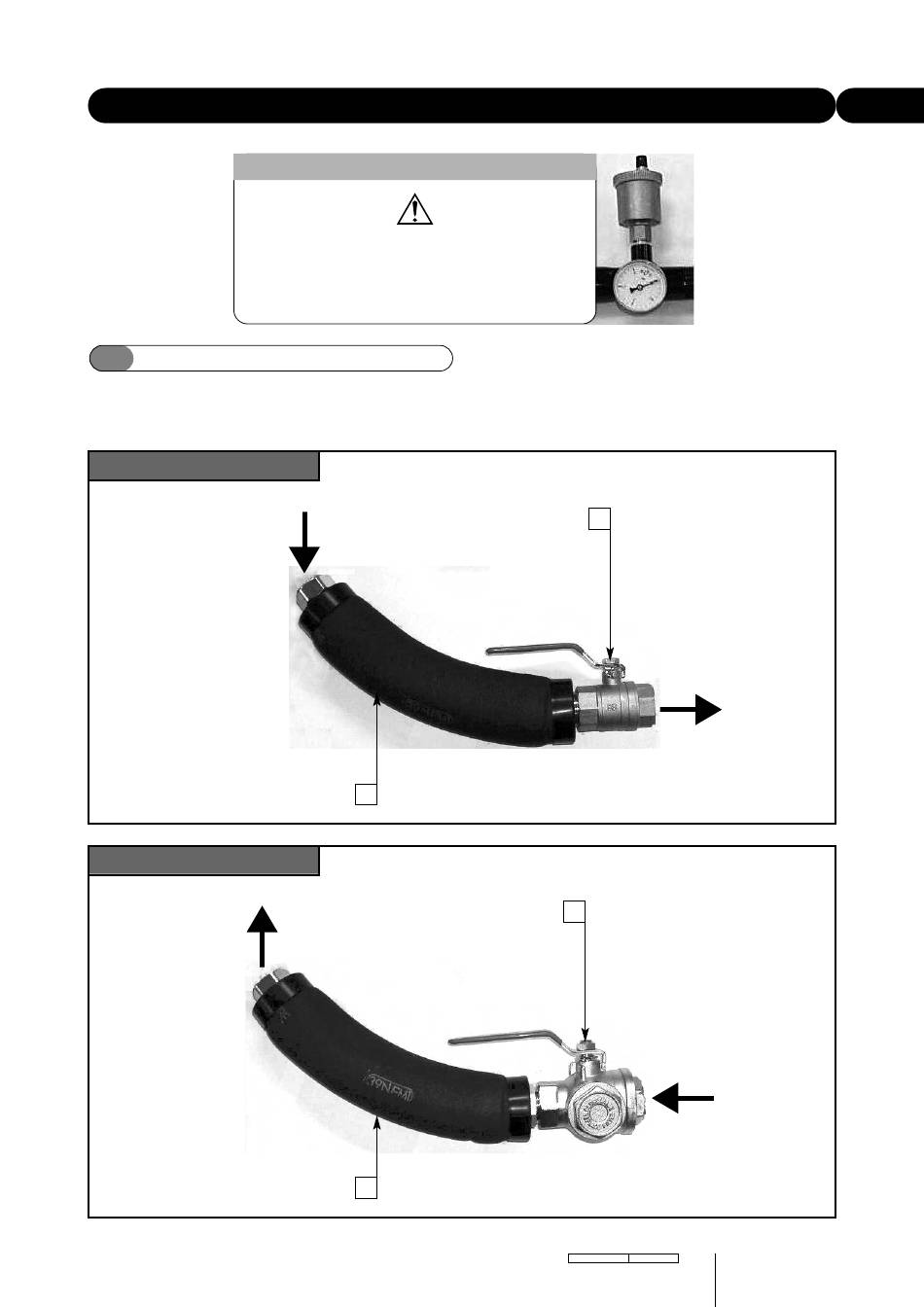

Effectuez les connexions suivantes au point haut :
Départ chauffage
Connexion
départ
chauffage
de la PAC
Flexible 300 mm
Retour chauffage
Connexion
retour
chauffage
de la PAC
Flexible 300 mm
Gamme Airéo et Stratus
>
Attention !
Les purgeurs automatiques doivent être
installés aux points hauts de l'installation.
Par exemple juste avant
chaque collecteur plancher.
isolé 1" 5
isolé 1" 5
<
10
Vanne sphérique
F/F 1"
39
Vanne filtre
F/F 1"
