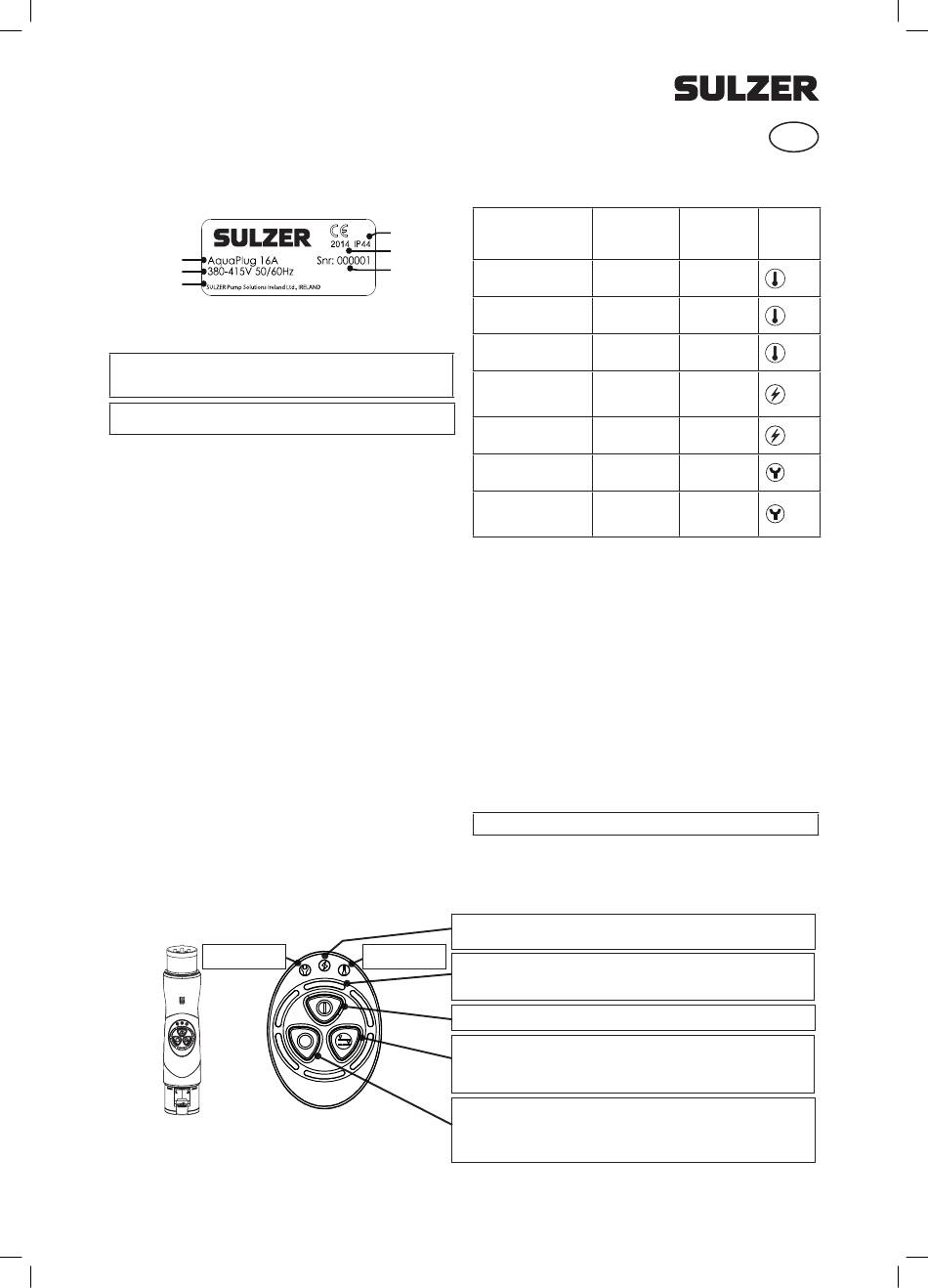

Exemplu de plăcuţă de caracteristici
Denumire tip
Tensiune
Fabricant,
adresă
Aplicaţii
Respectaţi instrucţiunile de pornire şi operare livrate împreună cu pompa.
NOTĂ! Protejaţi întotdeauna AquaPlug astfel încât să nu intre
umezeală în dispozitiv. Nu amplasaţi AquaPlug pe sol.
Protecţie în conformitate cu IP44.
c
AquaPlug trebuie deconectat întotdeauna de la sursa de
alimentare înainte de servisarea sau reamplasarea pompei.
Secvenţa de pornire AquaPlug
1. Asiguraţi-vă că aveţi o pompă XJ, XJC sau XJS echipată cu o unitate
AquaTronic (denumită „pompă" în continuare).
2. Conectaţi pompa la AquaPlug.
3. Conectaţi AquaPlug şi pompa la alimentarea cu energie.
4. Pompa trebuie să înceapă să funcţioneze după aprox. 1 secundă.
5. Butonul verde va începe să clipească după o perioadă scurtă, indicând
că AquaPlug se asociază cu pompa.
6. Butonul verde se va aprinde constant în această culoare atunci când aso-
cierea s-a încheiat.
7. Vă puteţi asigura că s-a efectuat conexiunea la pompa corectă oprind
pompa de la butonul roşu, observând dacă pompa îşi încetează funcţio-
narea, apoi repornind pompa prin apăsarea butonului verde.
8. Dacă pompa a funcţionat cu acelaşi dispozitiv mai înainte, acesta va ră-
mâne în starea în care era la deconectare.
Asocierea
Dispozitivele sunt prevăzute cu o memorie a pompelor cu care au fost aso-
ciate ultima dată, pentru a se asigura că acestea vor găsi pompele corecte
dacă se produce o cădere de tensiune la mai multe pompe dintr-o instalaţie.
Există două perioade de expirare în sistem.
1. Perioada de expirare la asociere: Aceasta înseamnă că dacă asocierea
nu se petrece într-un minut, dispozitivul nu va continua să caute o pompă.
Aceasta pentru a se asigura că dispozitivul nu se va asocia cu şi nu va
controla o pompă „străină".
2. Perioada de expirare la alimentarea cu energie: Aceasta înseamnă că o
pompă nu se va asocia cu un dispozitiv care a fost alimentat un timp mai
scurt decât pompa. Aceasta pentru a se asigura că dispozitivul ia contro-
lul pompei la care a fost conectat.
Funcţiile AquaPlug
Conectarea la alimentarea cu energie
Lumină de avertizare
pentru service
Conectarea pompelor XJ/XJC/XJS
IOM_ABSAquaPlug_833376AG.indd 23 IOM_ABSAquaPlug_833376AG.indd 23
Instrucţiuni de pornire şi utilizare
Traducerea instrucţiunilor originale
Grad de
protecţie
An de
fabricaţie
Număr de serie
Lumină de avertizare
pentru suprasarcină
Fabricantul îşi rezervă dreptul de a modifica modelul şi specificaţiile.
Semnale de alarmă şi avertizare
Semnal de alarmă Semnal de
(pompa se opreşte) avertizare
(pompa continuă
să funcţioneze)
Lumină de avertizare pentru
suprasarcină: Temperatură
înaltă bobinaj.
Lumină de avertizare pentru
suprasarcină: AquaTronic
temperatură ridicată.
Lumină de avertizare pentru
suprasarcină: Amp. înaltă
Lumină de avertizare pentru
alimentarea cu energie:
Fază lipsă
(tensiune prea mică).
Lumină de avertizare pentru
alimentarea cu energie:
Dezechilibru faze.
Lumină de avertiza-
re pentru service:
Scurgere garnitură
Lumină de avertiza-
re pentru service:
Izolare motor neco-
respunzătoare
Modul de economisire a energiei
Există o cale în care pompa poate funcţiona cu un dispozitiv AquaTronic în
Modul de economisire a energiei (când butonul albastru este activat).
Conectată la o sondă de măsurare cu senzor de nivel, nivelul apei este de-
tectat şi pompa porneşte atunci când apa atinge sonda. Pompa se va opri
automat când nivelul apei se situează sub componentele hidraulice. Pompa
îşi reia funcţionarea când apa atinge senzorul.
Remedierea defecţiunilor
Dacă asocierea nu s-a efectuat cu succes, aceasta poate avea următoarele
cauze:
1. Lovirea accidentală a cablului. – Încercaţi să efectuaţi din nou asocierea.
2. Perturbaţii constante pe linia de alimentare cu energie. Acestea pot fi cau-
zate de alte dispozitive electrice, de exemplu convertizoare de frecvenţă.
În acest caz, încercaţi să introduceţi un cablu prelungitor cu o lungime
mai mare de 2 metri între sursa de alimentare şi dispozitiv. (Acesta va
furniza rezistenţă suficientă pentru filtrarea majorităţii perturbaţiilor.)
Dacă niciuna dintre metodele de mai sus nu funcţionează, încercaţi să
utilizaţi o sursă de alimentare diferită.
NOTĂ! Nu dezasamblaţi AquaPlug.
Lumină martor pentru alimentarea cu energie.
Lumina obişnuită pentru indicarea alimentării este verde.
Lumina de avertizare este de culoare roşie.
Inelul luminilor care stabilesc starea pompei:
■ Lumină verde - pompa funcţionează
■ Lumină roşie intermitentă - pompa este oprită din cauza alarmei.
■ Lumină albastră - pompa este în modul de economisire a energiei
Pentru oprirea pompei se foloseşte butonul roşu.
Butonul se aprinde în culoarea roşie atunci când pompa este oprită.
Când pompa este echipată cu un senzor de nivel (pornire/oprire automate), pentru
modul de economisire a energiei se apasă butonul albastru. Butonul se aprinde în culoarea
albastră când modul de economisire a energiei este activat.
Butonul se aprinde în culoarea albastră intermitentă când pompa nu funcţionează în modul de
economisire a energiei.
Butonul verde este utilizat pentru a pune pompa în modul de funcţionare continuă.
Acesta este modul de pornire standard.
Butonul se aprinde în culoarea verde când pompa este în funcţiune.
Când butonul începe să clipească în culoarea verde, aceasta indică asocierea dispozitivului
cu pompa.
23
RO
Limită Simbol
140 ºC roşu
Pornire lentă 80 ºC
roşu
DOL 110 ºC
Pe curbă +20 %
la suprasarcină roşu
pe termen lung
-15 % roşu
±20 % roşu
50 kohm galben
100 kohm galben
01/02/2022 12:51:33 01/02/2022 12:51:33
