steute RF Rx SW868-1 Instructions De Montage page 9

RF Rx SW868-1 / RF Rx SW915-1
//
Montage- und Anschlussanleitung / Funkempfänger
Mounting and wiring instructions / Radio receiver
Instructions de montage et de câblage / Récepteur radio
Istruzioni per il montaggio e per il collegamento / Ricevitore radio
Instruções de montagem e instalação / Receptor de rádio frequência
Инструкции Монтаж и Коммутация / Приемник радиосигнала

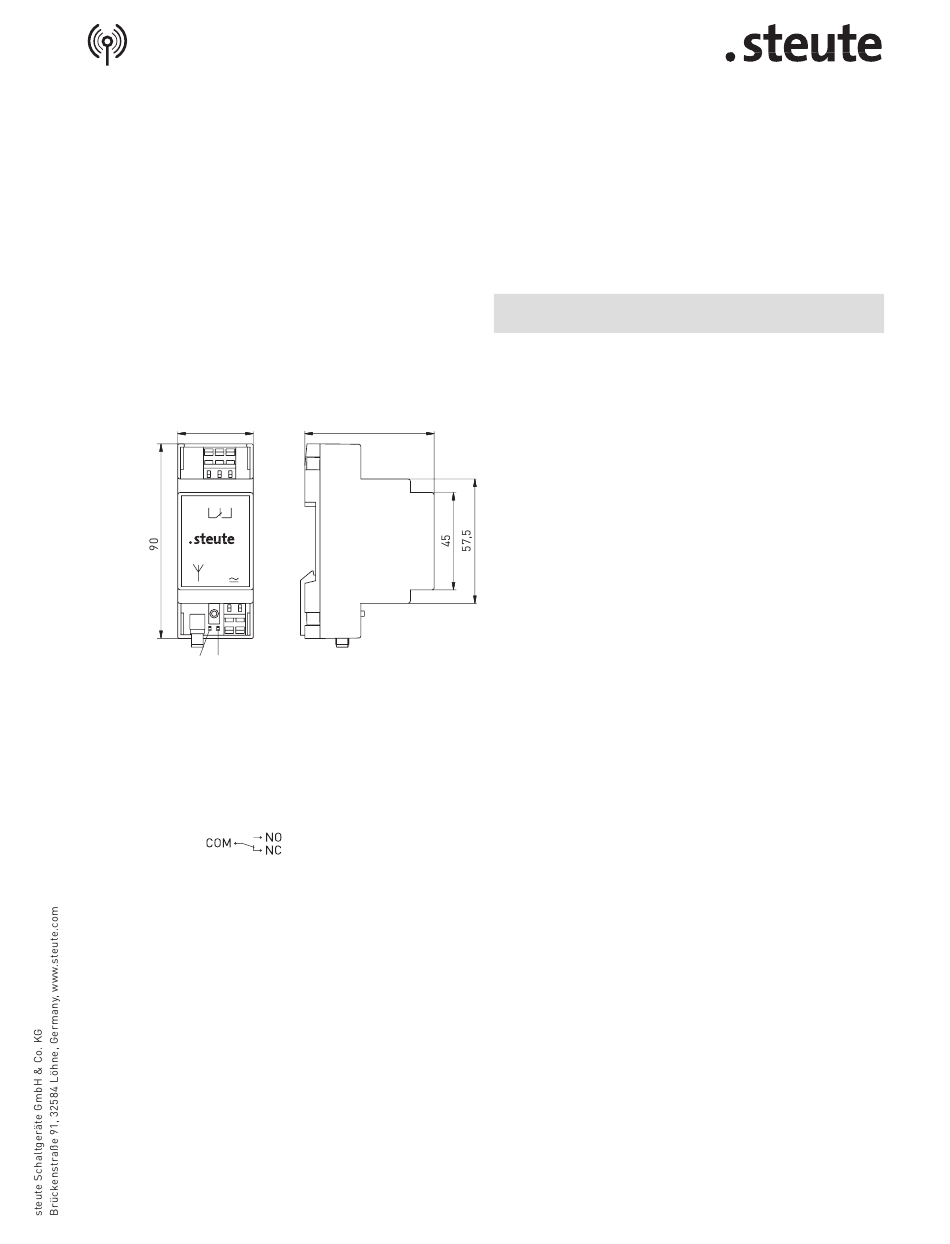

Abmessungen
Dimensions
Dimensions
Dimensioni
Dimensões
Габариты
35
11 12 14 11 12 14
K1 K1
24
VAC/DC
LED LED
GN YE
Kontakte
Contacts
Contacts
Contatti RF Rx SW868-1W
Contatos RF Rx SW915-1W
Контакты
Die dargestellten Schaltsymbole beziehen sich auf den spannungs-
losen Zustand des Empfängers.
Contact symbols are shown for the current-free state of the receiver.
Les contacts sont symbolisés récepteur hors tension.
I simboli di commutazione si riferiscono ad un ricevitore in assenza
di tensione.
Os símbolos de comutação indicados estão relacionados ao status
inativo e sem energia.
Представленные условные обозначения относятся к обесто чен
ному состоянию приемника.
