2.4 Composants internes du coffret électrique
Danger
• Déconnecter impérativement l'alimentation secteur avant toute intervention d'entretien ou de
réparation du circuit électrique!
• L'ensemble des raccordements électriques doivent être effectués par un installateur agréé et
conformément aux règles et dispositions en vigueur.
Les unités Topvex SR/TR 03–06 ont un régulateur et un câblage interne intégrés (figure 4).
Le coffret électrique illustré convient pour les unités Topvex TR 03–06. Le coffret électrique de l'unité
Topvex SR 03–06 est identique, mais la batterie électrique est située dans un compartiment séparé.

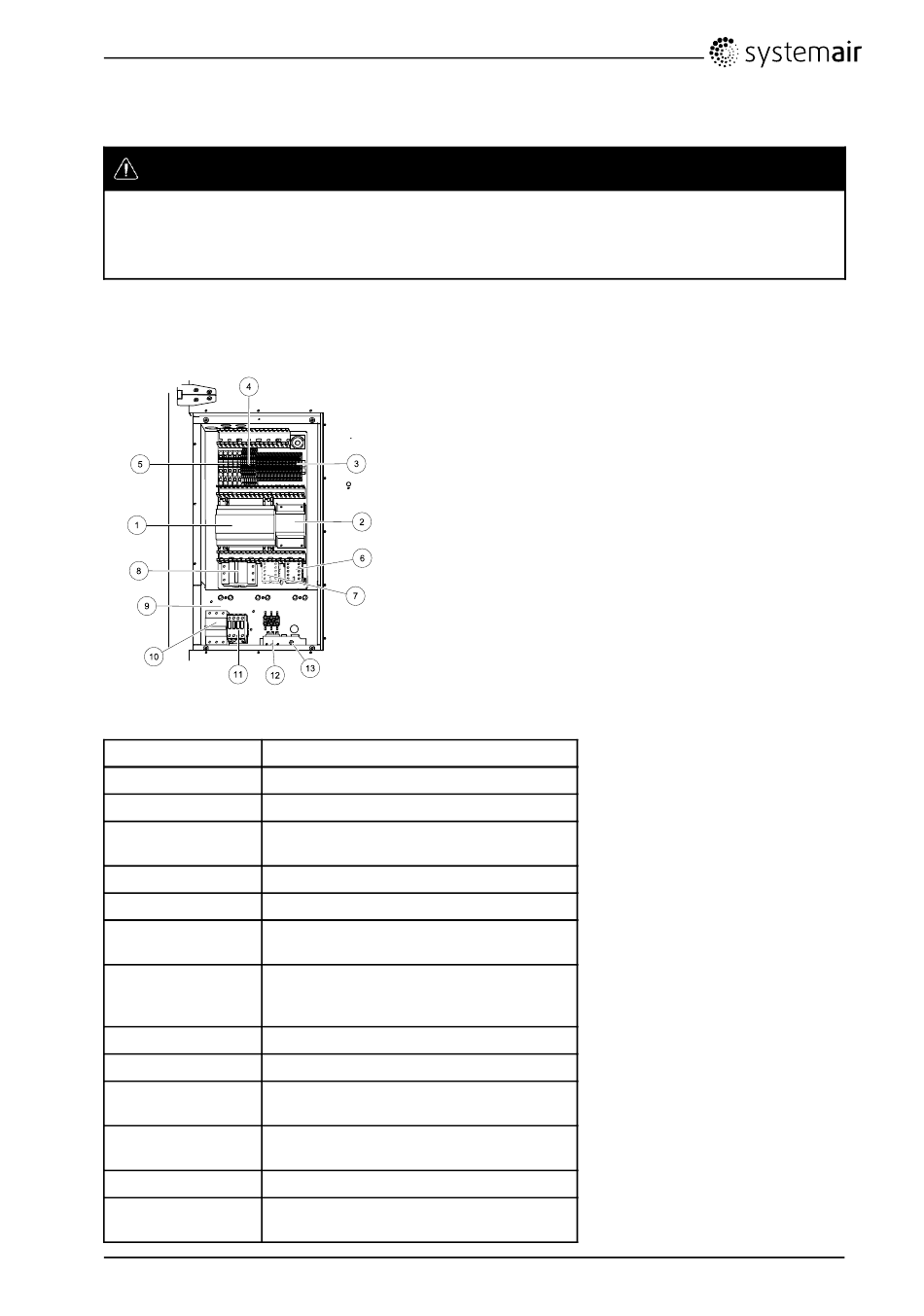

Fig. 4 Composants électriques
Position
1 Régulateur E-28
2 Transformateur 230/24V AC
Bornes pour composants internes et
3
externes
4 Bornes de câblage interne
5 Bornes d'alimentation de l'unité
Contacteur (K1) Marche/Arrêt du moteur
6
d'échangeur
Contacteur (K2) Marche/Arrêt de la pompe
7 de régulation de l'eau (uniquement unités
HW, pas sur les unités EL)
8 Fusible automatique
9 Châssis de la batterie électrique
Fusible automatique de la batterie de
10
chauffage
Contacteur (K3) Marche/Arrêt de la batterie
11
EL
12 Thermostat (unités EL)
Réinitialisation manuelle de la protection
13
contre la surchauffe (unités EL)
