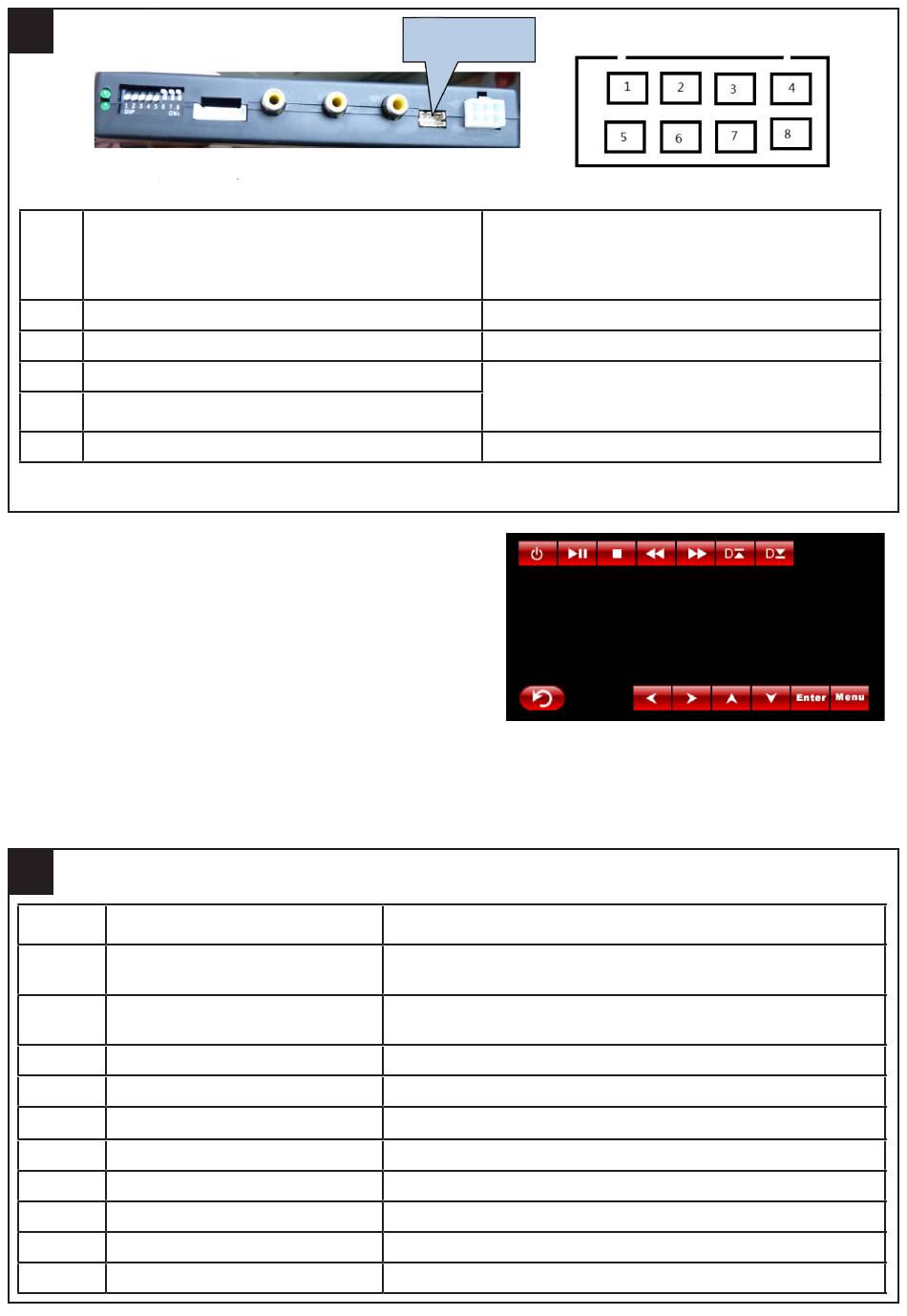

Le port de contrôle
Il s'agit du connecteur 8 broches sur l'interface, que l'installateur n'a pas besoin d'utiliser dans une configuration normale.
Pour les utilisateurs expérimentés, ce port peut être utilisé pour obtenir des fonctions supplémentaires.
PIN
+5 V tension de sortie pour le commutateur lorsque
1, 2
AV1 est sélectionné, 0V quand AV2 est choisi.
[sortie max = 2A, alors que la plus part des relais
mécaniques ont seulement besoins 0.1 ~ 0.3A.]
3
Constant 5 V
4, 8
Masse
5
bus de données pour l'écran tactile
6
7
Sortie +5 V en mode d'interface, 0V en mode voiture.
Note 2: Il y a un fil gris entre le boîtier CAN et le boîtier de l'interface qui permet de véhiculer les informations de
contrôle des accessoires multimédias (commande)
La programmation d'un code IR :
➣ Il existe plus de 10 types de codes IR (DVD, NAVI, TUNER...)
déjà pré-enregistrés dans l'interface. L'installateur ajuste
seulement les options. Si le type recherché n'existe pas, il peut
être défini avec l'option «Prog» dans le menu.
➣ Lors de la programmation, passer sur l'entrée AV1,
mettre DIP6 vers le bas, alors les icônes de contrôle s'affichent,
et l'un d'entre eux clignote.
Pointez la télécommande IR sur contrôleur au port IR de
l'interface, l'icône clignotante sera déplacée à la suivante.
Ce qui signifie que le code est programmé.
Répétez cette étape jusqu'à ce que toutes les icônes soient programmées.
Le fil gris du connecteur d'alimentation 6P est le même que le fil IR donné, il peut être connecté au capteur de signal IR et
programmer IR ainsi.
➣ La programmation des AV2 est le même que ci-dessus.
7
Paramètres
PIN
Nom
1
Amplitude vidéo RVB
2
Amplitude de synchronisation au
port RVB-navi
3
Av1,Av2, caméra video
4
Av1,Av2, caméra standard
5
6
Consommation Normale
7
Courant de veille
8
Debut de veille
9
Seuil de déclenchement inverse
10
La température de travail
Le port de contrôle
Cette broche peut tirer le relais avec 5 V.
Max 2 Amp
Elle est liée à la masse intérieur.
Ne doivent pas être connecté à la masse, car il va
mettre un terme à la CPU à l'intérieur.
Laissez-le ouvert pour une utilisation normale
Paramètres
0.7Vpp 75 ohms d'impédance
NTSC résolution (400x240, 480x240) de la navigation est autorisée
3 ~ 5Vpp avec une impédance 5K ohm
Sync doit être composite NTSC avec une polarité négative.
0.7Vpp 75 ohms d'impédance
NTSC/PAL/SECAM commutation automatique
2.4W [0.2A @12V]
< 5mA
10 secondes après les utilisateurs désactivent l'unité de CD.
> 5V déclenchement
- 40 ~ +85C
