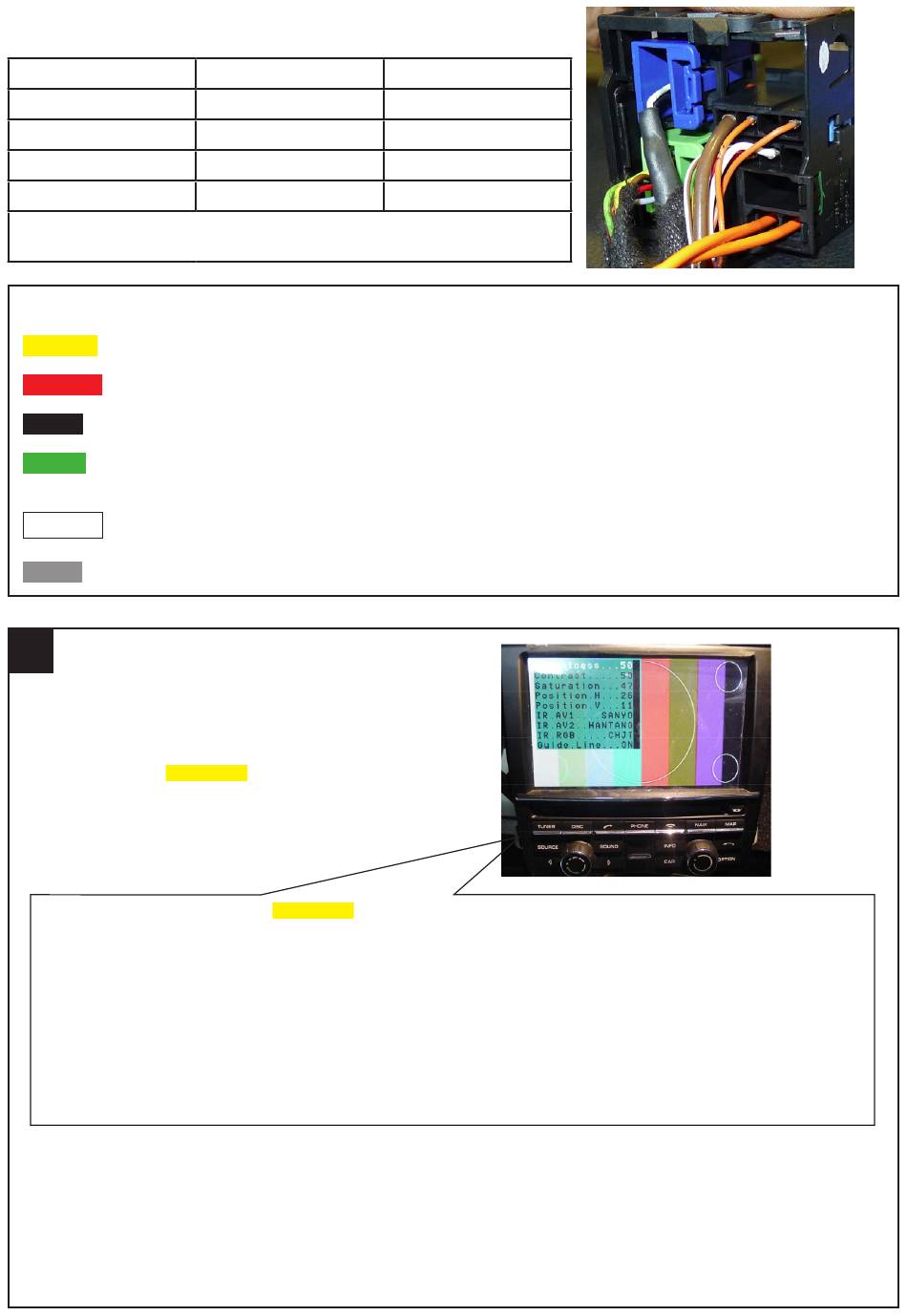

Connexion du boîtier CAN
Nom
CAN+
Can-
GND
BATT ou ACC
Une mauvaise connexion n'endommagera pas quoi que ce soit, une LED
clignote lorsque les touches utilisateur presse de CD si bien branchés.
Définition du signal du connecteur d'alimentation 6 broches entre le boîtier de l'interface et le boîtier CAN :
JAUNE : + Permanent ou + après contact
ROUGE :
Sortie + après contact.
NOIR :
Masse.
VERT :
Sortie d'alimentation positive (1 Amp) permettant d'alimenter une caméra de recul lorsque la marche arrière
est enclenchée.
BLANC : Fil de signal de commutation.
GRIS :
Commutateur entre l'interface et le lecteur DVD, Tuner TV...
5
Touches latérales 3 boutons
Le boîtier de l'interface dispose de 3 touches
latérales, l'installateur peut l'utiliser pour
régler l'image, et la fonction tactile pour le
DVD connecté ou d'autres dispositifs.
Les 3 touches sont : menu, +, -.
Les cinq premières options sont gardées
en mémoire.
La modification d'un paramètre
n'affecte pas les autres.
- Les 3 touches latérales sont : menu, +, -.
Lorsque la touche «menu» est pressée, les paramètres apparaissent sur l'écran. Avec les touches + / - les
différents menus peuvent être réglés.
- La luminosité / contraste / saturation adapte la couleur de l'entrée vidéo en cours.
- La position de H, la position V définit la position de l'image sur l'écran.
- DVD / TUNER / NAVI : régler la sortie du code IR à l'appareil installé, afin de pouvoir utiliser les commandes
d'origine pour le contrôle.
- Lorsqu'il est réglé sur «Non», les icônes de contrôle ne seront pas actifs.
- Lorsqu'il est réglé sur «Prog», l'installateur peut utiliser DIP6 = Bas pour programmer le code IR de
l'interface, de cette manière les dispositifs peuvent être commandés.
Fil du véhicule
Violet/orange torsadé
Orange torsadé
Marron
Rouge
Fil CAN-BUS
Bleu torsadé
Gris torsadé
Marron
Rouge avec fusible
