Les caractéristiques
➣ Cette interface permet d'ajouter une entrée vidéo sur le système d'origine
(navigation, caméra de recul...)
➣ Il est nécessaire d'installer une carte vidéo supplémentaire afin de pouvoir
commuter dans n'importe quel mode (navigation, DVD, information véhicule,
etc).
➣ Gestion du signal de la marche arrière par le CAN BUS
➣ Garantie de qualité de vidéo numérique sur l'écran par la méthode de cryptage
LVDS d'origine.
➣ Système de connexion complet, ne nécessitant pas la modification des câbles.
2

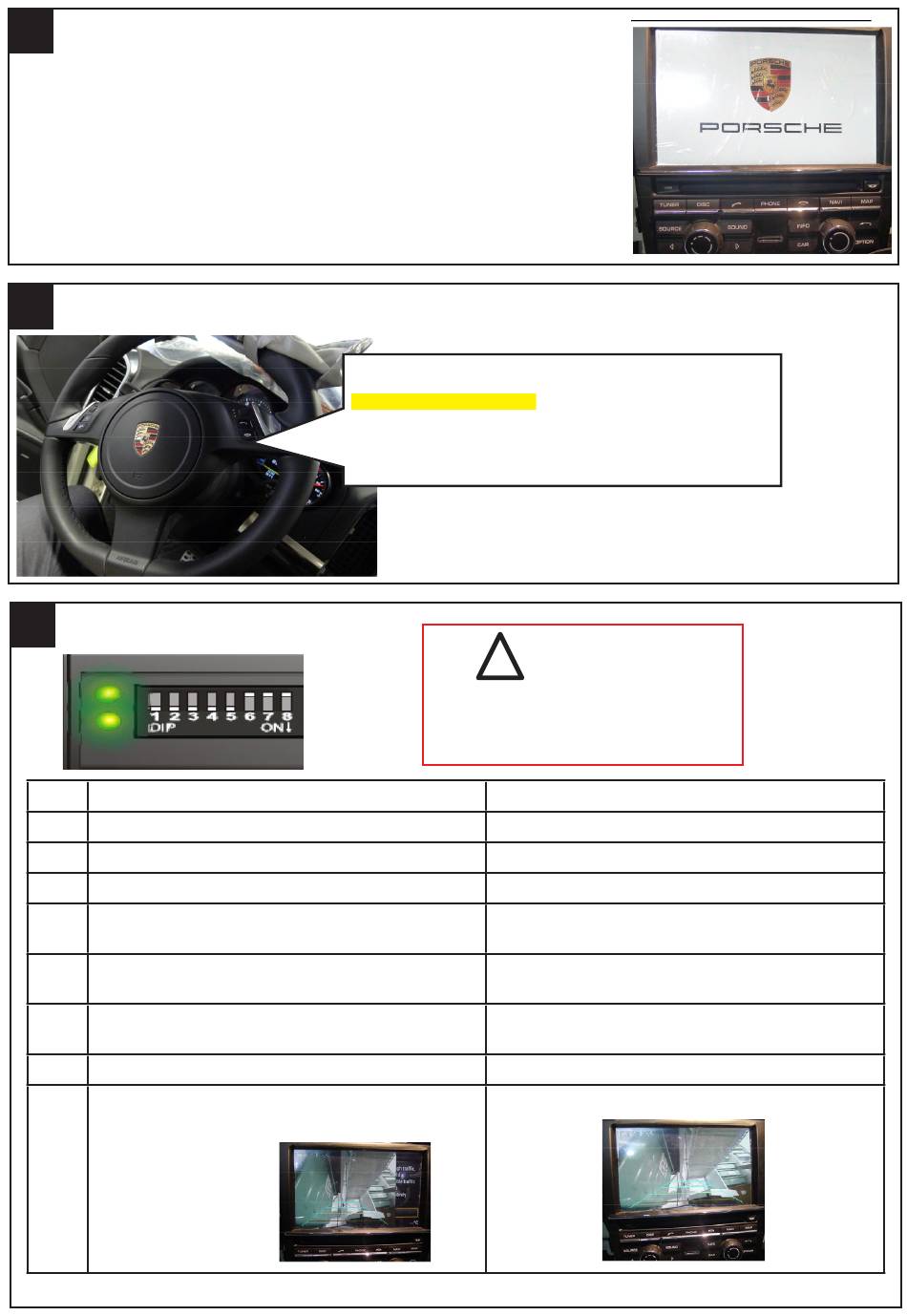

Mode d'utilisation
3
Paramètrage des DIP
DIP
1
Entrée RVB activée
2
AV1 - entrée activée
3
AV2 pour tuner ou extra vidéo activés
4
Entrée RVB = haute résolution (800x480 ou VGA
640x480)
5
Permet de basculer l'entrée caméra de recul sur
l'écran EOM
6
Programmation IR
Activer DIP 6 ON / OFF - 5 fois de suite
7
Dip 7 non utilisé
8
Affichage mixte de la caméra de recul, l'image du
radar OEM sera affiché sur 25% de l'écran
Commutateur d'entrée : appuyer sur la touche
CALL-OFF ou sur la touche NAVI pour commuter du mode
Car -> RVB -> AV1-> AV2 -> Car.
Vers le bas (= ON)
!
IMPORTANT
Les DIP doivent être paramétrés
une fois l'interface connectée
Vers le haut (= OFF)
Entrée RVB désactivée
AV1 - entrée désactivé
AV2 - entrée désactivé
Entrée RVB = résolution normale NTSC 480X240
Fonction vidéo d'origine conservée
Utilisation standard
Affichage plein écran de l'image de la camera de
recul
