Fraisage
Manuel d'utilisation, 07/2021, 6FC5398-7CP40-6DA4
- OU -
Si ces touches logicielles ne vous sont pas proposées, actionnez une tou‐
che logicielle verticale quelconque (à l'exception de "Placer l'arête") et
sélectionnez la variante de mesure souhaitée dans la liste déroulante.
4. Sélectionnez "seulement mesurer" si les valeurs mesurées doivent être
affichées pour lecture seulement.
- OU -
5. Dans le champ de sélection, sélectionnez le décalage d'origine dans lequel
devra être mémorisée l'origine.
- OU -

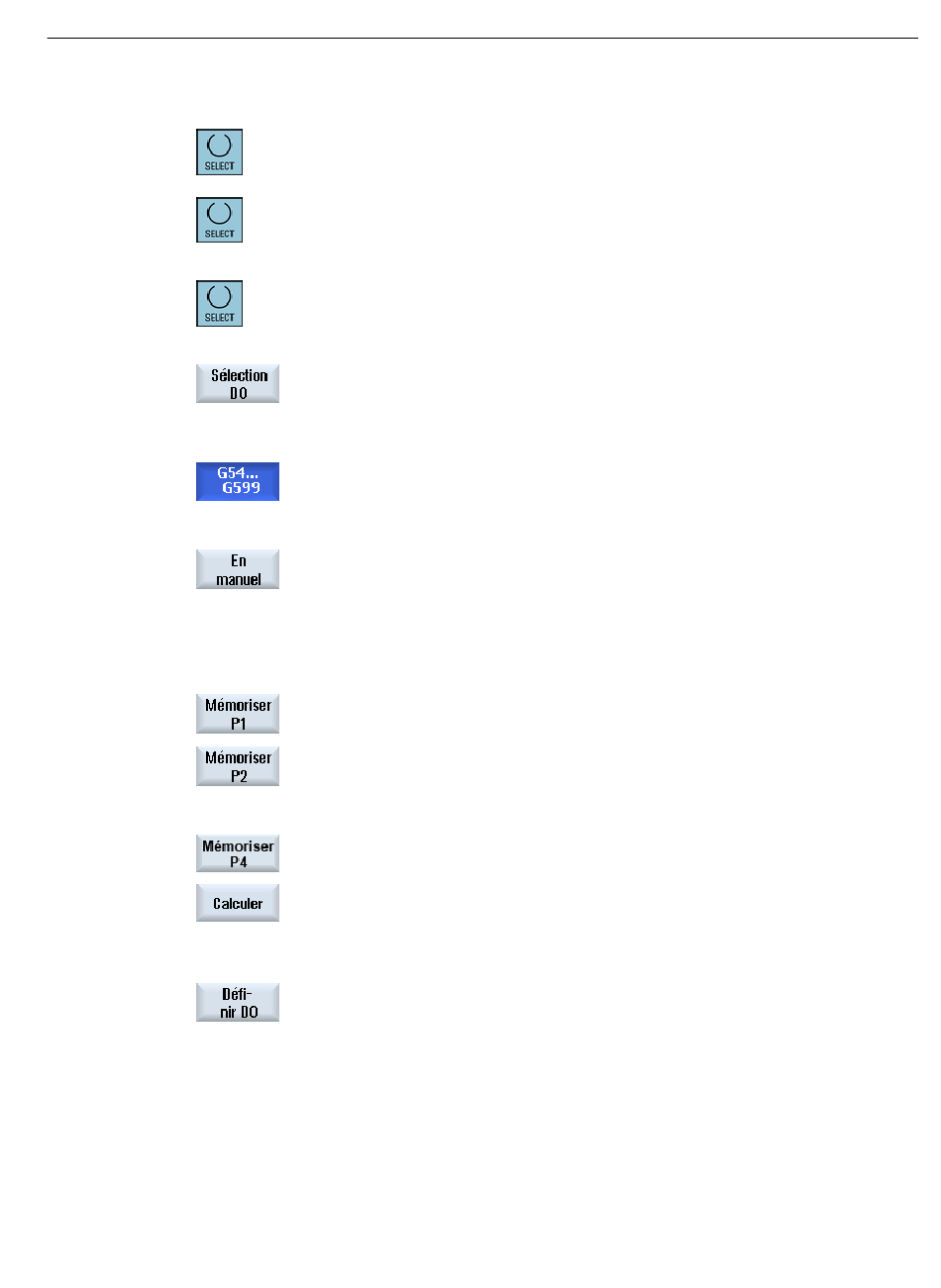

Actionnez la touche logicielle "Sélectionner DO" pour sélectionner un dé‐
calage d'origine réglable.
Dans la fenêtre "Décalage d'origine – G54 ... G599", sélectionnez le déca‐
lage d'origine dans lequel vous désirez que soit mémorisée l'origine et
actionnez la touche logicielle "En manuel".
Vous retournez à la fenêtre de mesure.
6. Entrez la consigne de position (X0/Y0) du centre de la poche ou du per‐
çage.
7. Si vous mesurez manuellement, accostez le premier point de mesure ou le
point de mesure suivant avec l'outil.
8. Actionnez la touche logicielle "Mémoriser P1".
Le point est mesuré et mémorisé.
9. Répétez les étapes 6 et 7 pour mesurer et mémoriser les points P2, P3 et
P4.
10. Actionnez la touche logicielle "Calculer".
La longueur, la largeur et le centre de la poche rectangulaire ou le diamètre
et le centre du perçage sont calculés, puis affichés.
- OU -
Actionnez la touche logicielle "Définir DO".
Si vous avez choisi "Définir DO", la position de consigne du centre de la
poche est mémorisée comme nouvelle origine. Le rayon de l'outil est pris
en compte automatiquement.
Configuration de la machine
5.6 Mesure de l'origine pièce
