MONTAGE
2

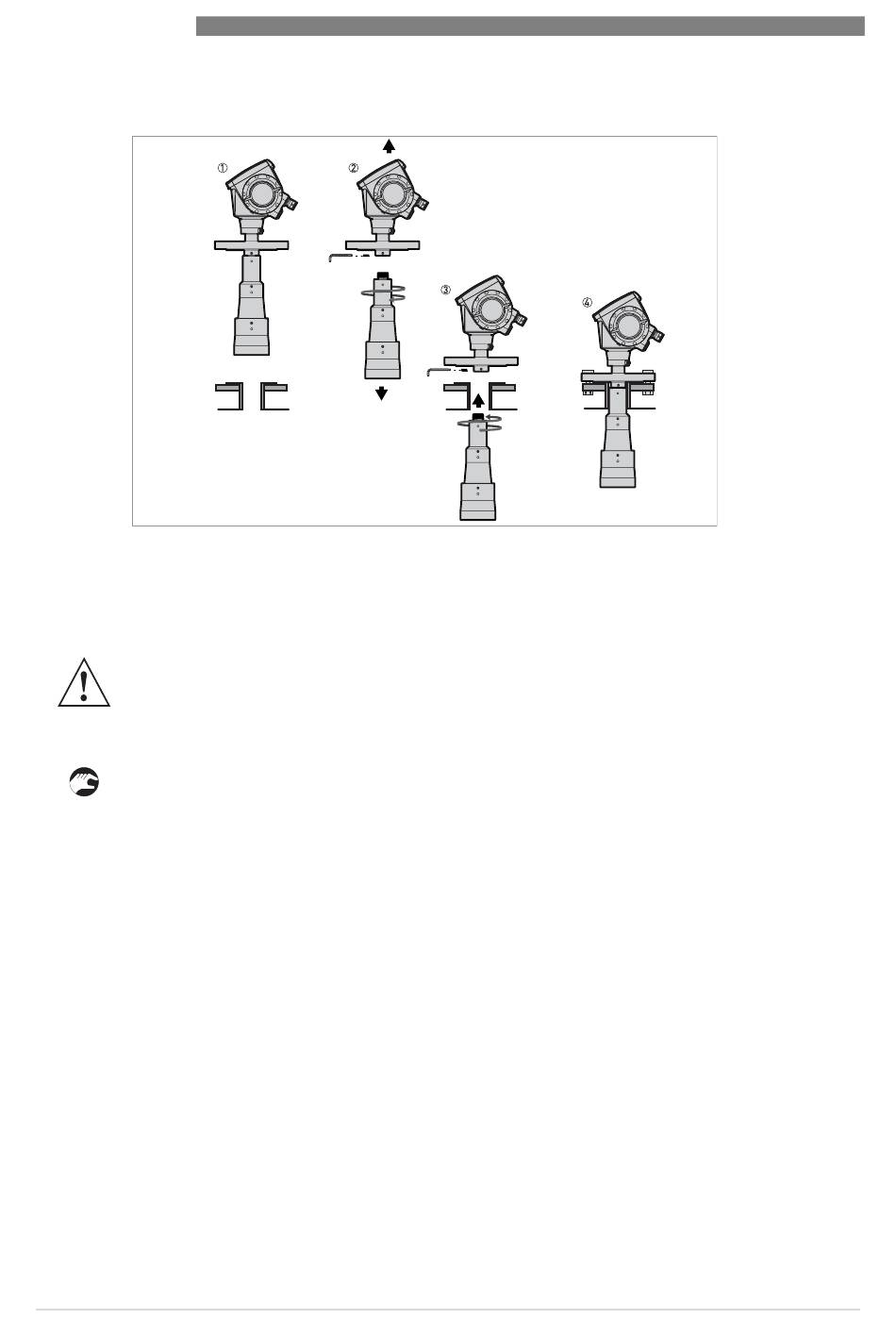

Figure 2-17: Comment installer l'appareil si l'antenne est inférieure au raccord process
Equipement nécessaire (non fourni) :
• Clé Allen de 3 mm
AVERTISSEMENT !
En cas d'installation de l'antenne dans un espace confiné, s'assurer qu'il y a une ventilation
suffisante dans cette zone. S'assurer qu'une personne hors du réservoir puisse toujours vous
entendre.
Si le raccord process est inférieur à l'antenne :
• S'assurer que la bride de raccordement du piquage soit de niveau.
• Dévisser la vis de blocage de l'antenne.
• Dévisser l'antenne du boîtier.
• Aligner le joint correctement sur la face supérieure de la bride du piquage.
• Introduire avec précaution l'antenne dans réservoir. Ne pas encore la fixer au réservoir.
• Visser l'antenne et la vis de blocage de l'antenne
• Introduire avec précaution l'antenne dans le réservoir. Serrer les boulons de bride.
• Visser l'antenne depuis l'intérieur du réservoir.
