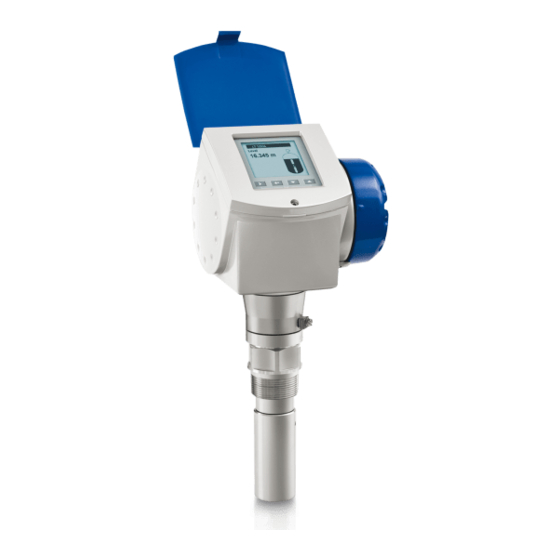

OPTIWAVE 7300 C
Quick Start
Transmetteur de niveau radar sans contact
(FMCW)

Publicité

Table des Matières
loading

Manuels Connexes pour KROHNE OPTIWAVE 7300 C

Sommaire des Matières pour KROHNE OPTIWAVE 7300 C

  • Page 1 OPTIWAVE 7300 C Quick Start Transmetteur de niveau radar sans contact (FMCW)

  • Page 2: Instructions Générales De Sécurité

    OPTIWAVE 7300 C Instructions générales de sécurité Des informations plus détaillées et/ou complémentaires sont fournies sur le CR-ROM qui accompagne l'appareil, dans la notice de montage et d'utilisation, la notice technique, les manuels spécifiques et les certificats ainsi qu'à partir du centre de téléchargement sur www.krohne.com.

  • Page 3: Etendue De La Fourniture

    OPTIWAVE 7300 C Etendue de la fourniture Convertisseur de mesure et antenne en version compacte Extensions d'antenne pour la version d'antenne longue (en option) Guide de mise en service rapide (Quick Start) CD-ROM (avec notice de montage et d'utilisation, Quick Start, notice technique et logiciel cor- respondant) www.krohne.com...

  • Page 4: Contrôle Visuel

    OPTIWAVE 7300 C Contrôle visuel KROHNE S.A.S. F-26103 Romans OPTIFLEX 1300 C xF71xxxxxxxxxxxxxxxxxxxx Order No: xxxxxxxxxxxxxx xxxxxxxxxxxxxx Manufacturing date: DD-MMM-YYYY Tag No: xxxxxxxxxxxxxxxxxxxxxxxx Protection class IP 66/67 Power supply: 24 Vdc XXXXXXX • Contrôler si la fourniture n'est pas endommagée.

  • Page 5: Comment Installer Les Extensions D'antenne (Antennes Longues Uniquement)

    OPTIWAVE 7300 C Comment installer les extensions d'antenne (antennes longues uniquement) • Visser les extensions d'antenne sur la bride. • Fixer l'antenne 2. • S'assurer que les extensions d'antenne soient vissées en buté. • Utiliser une clé Allen de 3 mm pour serrer les vis de blocage 3.

  • Page 6: Comment Orienter Ou Enlever Le Convertisseur

    OPTIWAVE 7300 C Comment orienter ou enlever le convertisseur NOTE ! NOTE ! NOTE ! NOTE ! Le convertisseur de mesure tourne sur 360°. Le convertisseur peut aussi être enlevé sous conditions de process. • Dévisser la vis de blocage du boîtier avec une clé...

  • Page 7: Transport

    OPTIWAVE 7300 C Transport Démonter le convertisseur de mesure avant de soulever l'appareil avec un moyen de levage www.krohne.com...

  • Page 8: Plages De Pression Et De Température

    OPTIWAVE 7300 C Plages de pression et de température Température à la bride FKM/FPM : -40...200°C / -40...390°F ; Kalrez 6375 : -20...200°C / -5...390°F Appareils Ex : voir supplément à la notice de montage et d'utilisation Température ambiante pour utilisation de l'afficheur -20...+60°C / -4...+140°F...

  • Page 9: Recommendations De Montage

    OPTIWAVE 7300 C Recommendations de montage Nous recommandons de préparer le montage lorsque le réservoir est vide. Ne pas incliner l'appareil de plus de 2° En cas de présence d'un trop grand nombre d'objets dans le faisceau radar, effectuer une mé- morisation du spectre à...
  • Page 10 OPTIWAVE 7300 C Raccordement électrique : sorties 1 et 2 Compartiment de raccordement Compartiment de raccordement Compartiment de raccordement Compartiment de raccordement Couvercle du compartiment de raccordement Borne 1 : sortie courant - Borne 1 : sortie courant + Borne de mise à la terre dans le boîtier...
  • Page 11 OPTIWAVE 7300 C Procédure de raccordement Procédure de raccordement Procédure de raccordement Procédure de raccordement NOTE ! NOTE ! NOTE ! NOTE ! Si l'appareil est équipé d'une deuxième sortie courant en option, utiliser une alimentation séparée pour le bornier 2.

  • Page 12: Raccordement Électrique De La Sortie Courant

    OPTIWAVE 7300 C Raccordement électrique de la sortie courant Non Ex Non Ex Non Ex Non Ex Ex i Ex i Ex i Ex i Ex i HART Alimentation Alimentation électrique de sécurité intrinsèque Zone non Ex Zone Ex ®...
  • Page 13 OPTIWAVE 7300 C Ex d Ex d Ex d Ex d Alimentation ® Résistance pour communication HART Zone non Ex Zone Ex U ≤ 5 V 20...36 V CC pour une sortie courant de 22 mA aux bornes de l'instrument (voir ATTENTION) 10...30 V CC pour une sortie courant de 22 mA aux bornes de l'instrument (voir ATTENTION)

  • Page 14: Classe De Protection

    OPTIWAVE 7300 C Classe de protection NOTE ! NOTE ! NOTE ! NOTE ! L'appareil satisfait à toutes les exigences de la classe de protection IP 67. DANGER ! DANGER ! DANGER ! DANGER ! Veiller à ce que le presse-étoupe soit étanche à l'eau.
  • Page 15 OPTIWAVE 7300 C Programmation / Interfaces Information pour l'opérateur Information pour l'opérateur Information pour l'opérateur Information pour l'opérateur TAGNO01234567890 TAGNO01234567890 Level Level 9.1000 m 9.1000 m TAGNO01234567890 Output 1 (HART) Level 91 % TAGNO01234567890 x Distance: 0.262 m y Amplitude: 70 dB Affichage de mesure de niveau (avec une image fixe du réservoir)
  • Page 16 OPTIWAVE 7300 C Touches d'accès direct en mode mesure Touches d'accès direct en mode mesure Touches d'accès direct en mode mesure Touches d'accès direct en mode mesure L'appui sur l'une des touches suivantes pendant plus d'une seconde autorise les fonctions d'accès direct.
