Tecnocontrol CITY CE408P Manuel D'utilisation page 6

IST-1408.CE02.03/A
 L'unité possède l'entrée logique AUX configurable et associable à une sortie relais:
Elle peut être configurée pour activer l'un des relais disponibles et être utilisée par des dispositifs
possédant des sorties avec contacts NO/NF (sondes de gaz possédant un contact à relais, détecteur
de fumée (DAD), bris de glace, etc.).
 Chaque SONDE peut être configurée sous deux modes:
Configuration Préconfigurée: possibilité de choisir un des modèles de notre production,
Tableau 1), qui est donc automatiquement paramétré dans la configuration conseillée avec les seuils et
sorties relais respectifs. Il suffit seulement de paramétrer le nombre de sorties (relais) pour
compléter la configuration. Les modifications manuelles sont toutefois permises.
Configuration Générique: possibilité de configurer un quelconque type de sonde (compatible ou un
nouveau modèle non encore listé), en insérant manuellement tous les paramètres.
S8
Ingresso Logico AUX (es. PULSANTE)
AUX Logic input (eg. BUTTON)
Entrée logique AUX (par ex. BOUTON)

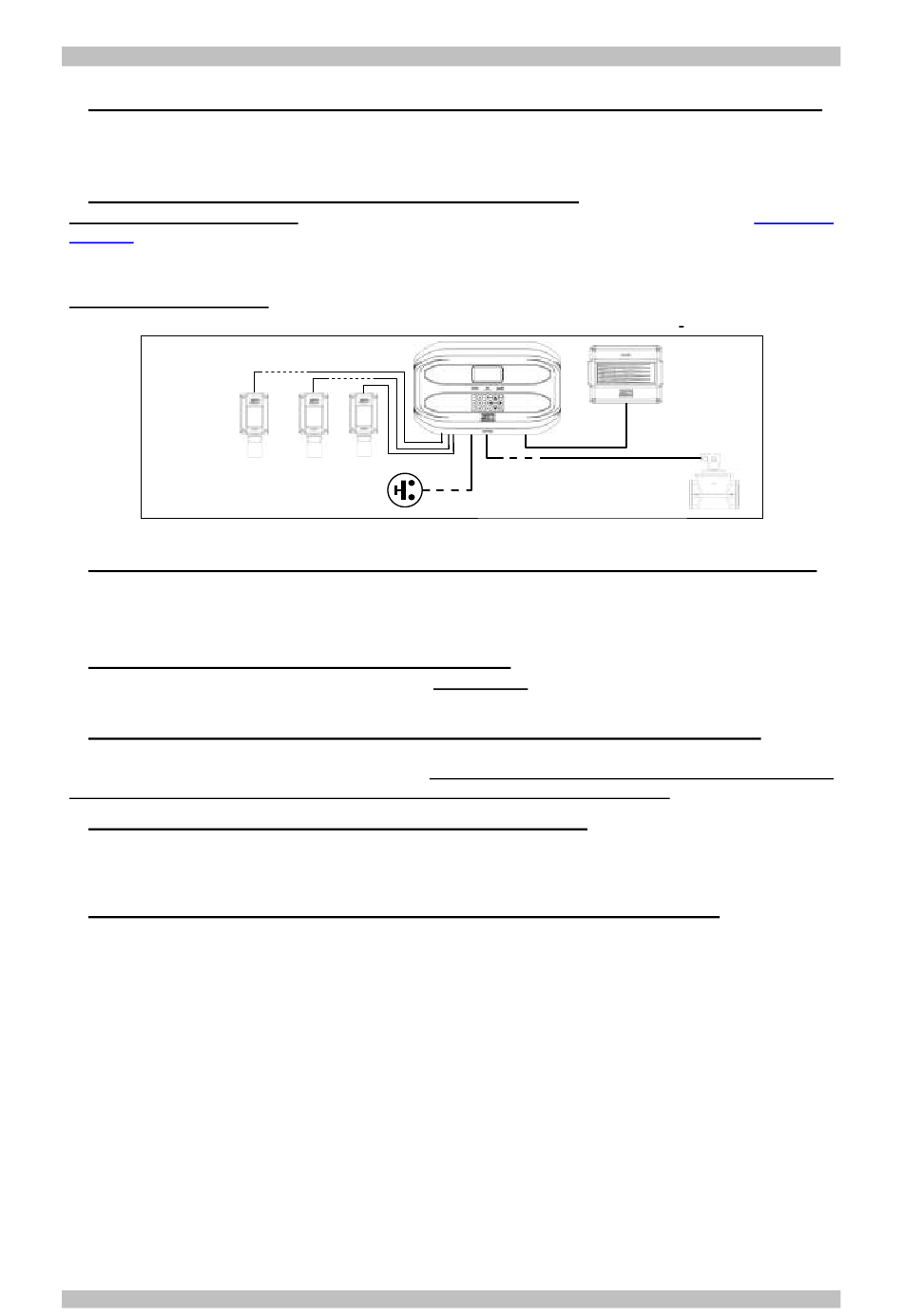

Fig.2 - Par ex. schéma d'installation avec des détecteurs de la série TS282.
 Chaque SONDE est individuellement protégée et active un signal de FAULT(Dérangement):
La signalisation de dérangement s'active pour dérangement de la sonde raccordée (s'il est configuré):
coupure de ligne (courant mesuré inférieur à 1mA) ou court-circuit, dans ce cas, l'alimentation est
coupée à la seule sonde en cause.
 Chaque SONDE peut être associée à une ZONE:
Les sondes peuvent être regroupées en Zone (2 maximum), auxquelles on peut associer jusqu'à 2
sorties relais diverses pour chaque niveau d'alarme et une de FAULT (Dérangement).
 Chaque ZONE peut être paramétrée selon une LOGIQUE de fonctionnement:
Les logiques utilisables sont les fonctions logiques typiques: OU (OR), ET (AND). La gestion des
sorndes adjacentes : CORR.CON, CIRC.CON. Notez que PARK-ITA est une fonction que pour la norme Italien
(décret ministériel italien DM 02/01/1986 remplacé par DM 03/08/2015 et mises à jour ultérieures).
 La centrale gère jusqu'à 5, ou 9 sorties d'alarme à relais:
Chaque Sonde possède trois niveaux d'alarme (Seuil 1, Seuil 2 et Seuil 3) et un de FAULT
(Dérangement), librement adressables sur une quelconque sortie (relais). La centrale possède 5 relais
déjà installés, qui peuvent être augmentés à 9 avec la carte d'extension ES414.
 Les seuils d'alarme peuvent être configurés en fonctionnement spécial:
Pour l'utilisation dans les parkings PARKING EN (EN 50545-1) ou pour des ambiances de travail,
comme valeur limite d'exposition TLV.
TECNOCONTROL S.r.l. - Via Miglioli, 47 20054 SEGRATE (MI) - Tel. 02. 26 92 28 90 - Fax 02. 21 33 734
CE408P Manuel d'utilisation
RILEVATORI GAS
GAS DETECTORS / SONDES
S2 S1
Elettrovalvola intercettazione gas
Gas cut-off solenoid valve
Électrovanne de coupure du gaz
Pag. 6/45
(Voir liste au
SE301
SIRENA / SIREN
