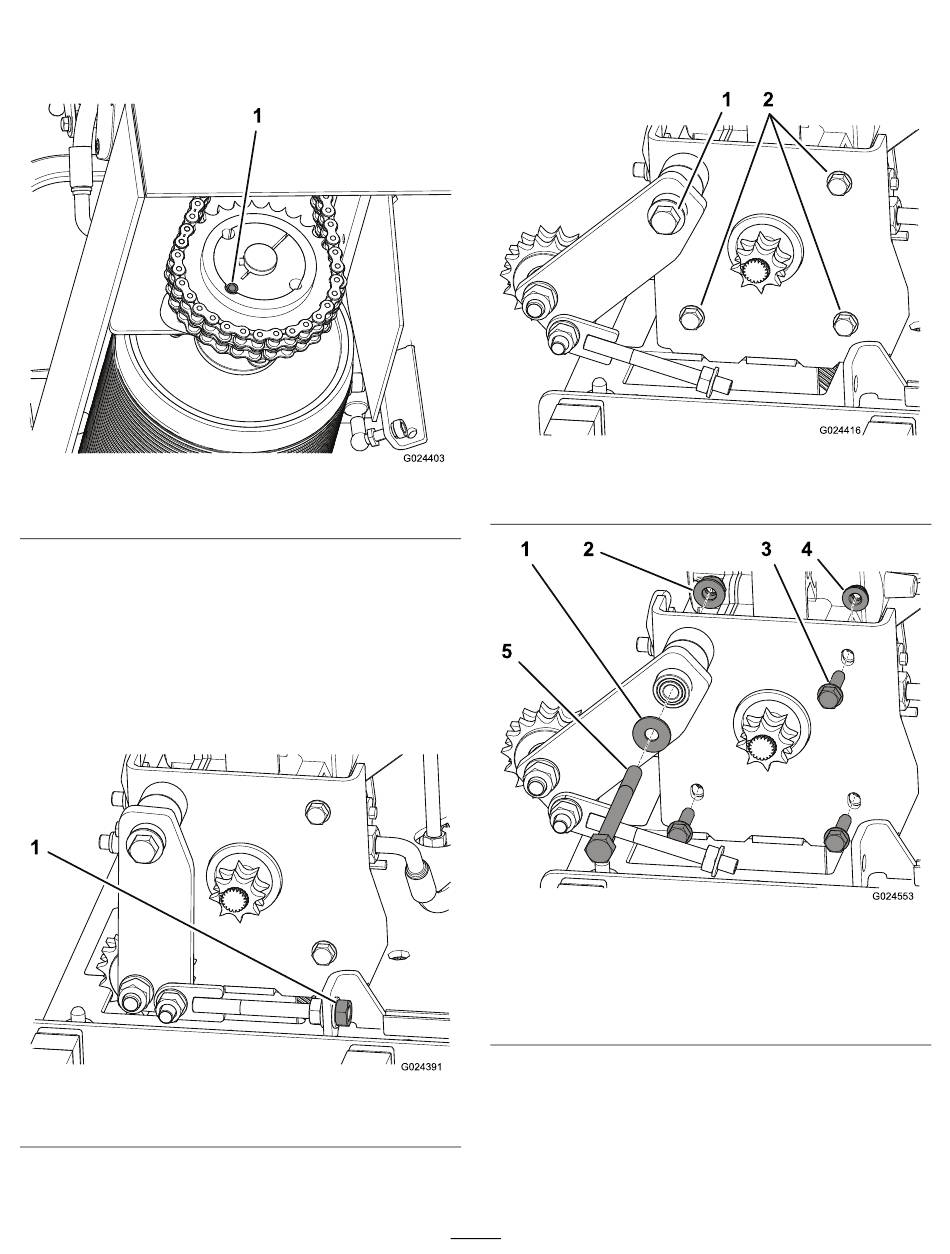

2. Insérez une vis dans le trou de dépose de la bague et
du pignon (Figure 6).
Important: Ne faites pas levier pour déposer la
bague, car vous pourriez l'endommager.
1. Vis de fixation (dans le trou de dépose)
3. Déposez la bague, le grand pignon et la chaîne.
Remplacement des fixations de la
transmission
1. Retirez l'écrou de tension et les rondelles du tendeur
(Figure 7.
Remarque: Conservez l'écrou et les rondelles pour
poser le tendeur.
1
1. Écrou de tension
2. Remplacez les 3 écrous, boulons et rondelles qui fixent
la transmission au châssis (Figure 8) par les 3 boulons à
1
Figure 6
Figure 7
embase (M8 x 30 mm) et écrous à embase (M8) ; voir
Figure 9.
Remarque: Ne serrez pas les écrous et boulons.
G024403
1. Boulon et écrou du bras
de tendeur
1
5
1. Rondelle (10 mm)
2. Écrou à embase (M10)
3. Boulon à embase (3) (M8
x 30 mm)
G024391 3. Remplacez l'écrou, le boulon et les rondelles qui fixent
la transmission au côté de la machine (Figure 10) par
un boulon à embase (M8 x 55 mm) neuf et un écrou à
embase (M8) neuf ; voir Figure 11.
Remarque: Ne serrez pas l'écrou et le boulon.
4
1
Figure 8
2. Boulons, écrous et
rondelles de fixation
2
Figure 9
4. Écrou à embase (3) (M8)
5. Boulon (M10 x 100 mm)
2
G024416
G024553
