Réglages

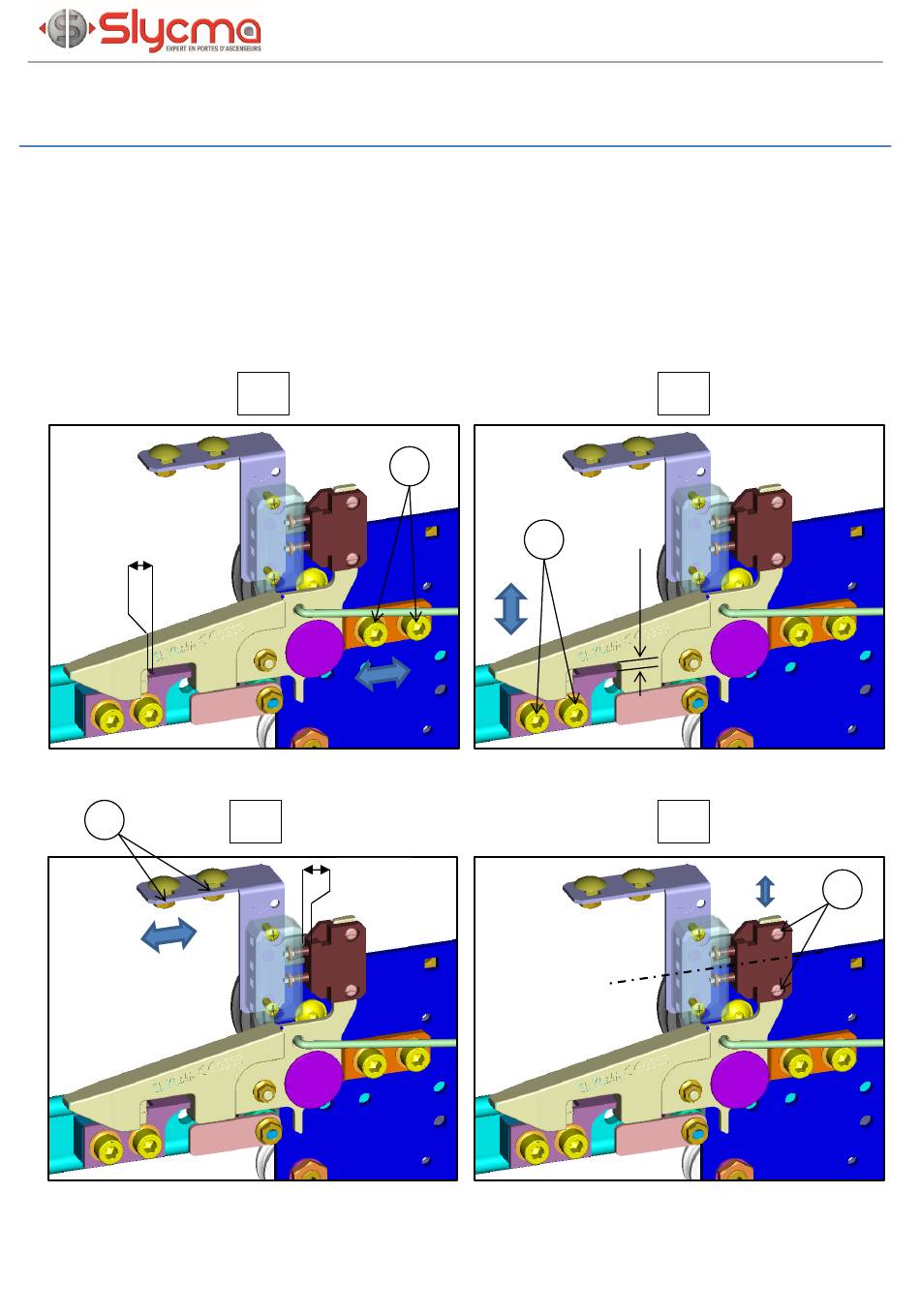

Réglage du verrouillage (Si nécessaire)
Régler le jeu J1 à 2 mm en agissant sur les vis (1).
Régler le jeu J2 à 3 mm en agissant sur les vis (2).
Régler le jeu J3 à 5 mm en agissant sur les écrous (3).
Régler le centrage C du shunt en agissant sur les vis (4).
2 mm
3
Réf : 26240_B
J1
1
J3
5 mm
Porte palière GAIA 2VOL/3VOL
J2
3 mm
2
C
4
23/27
