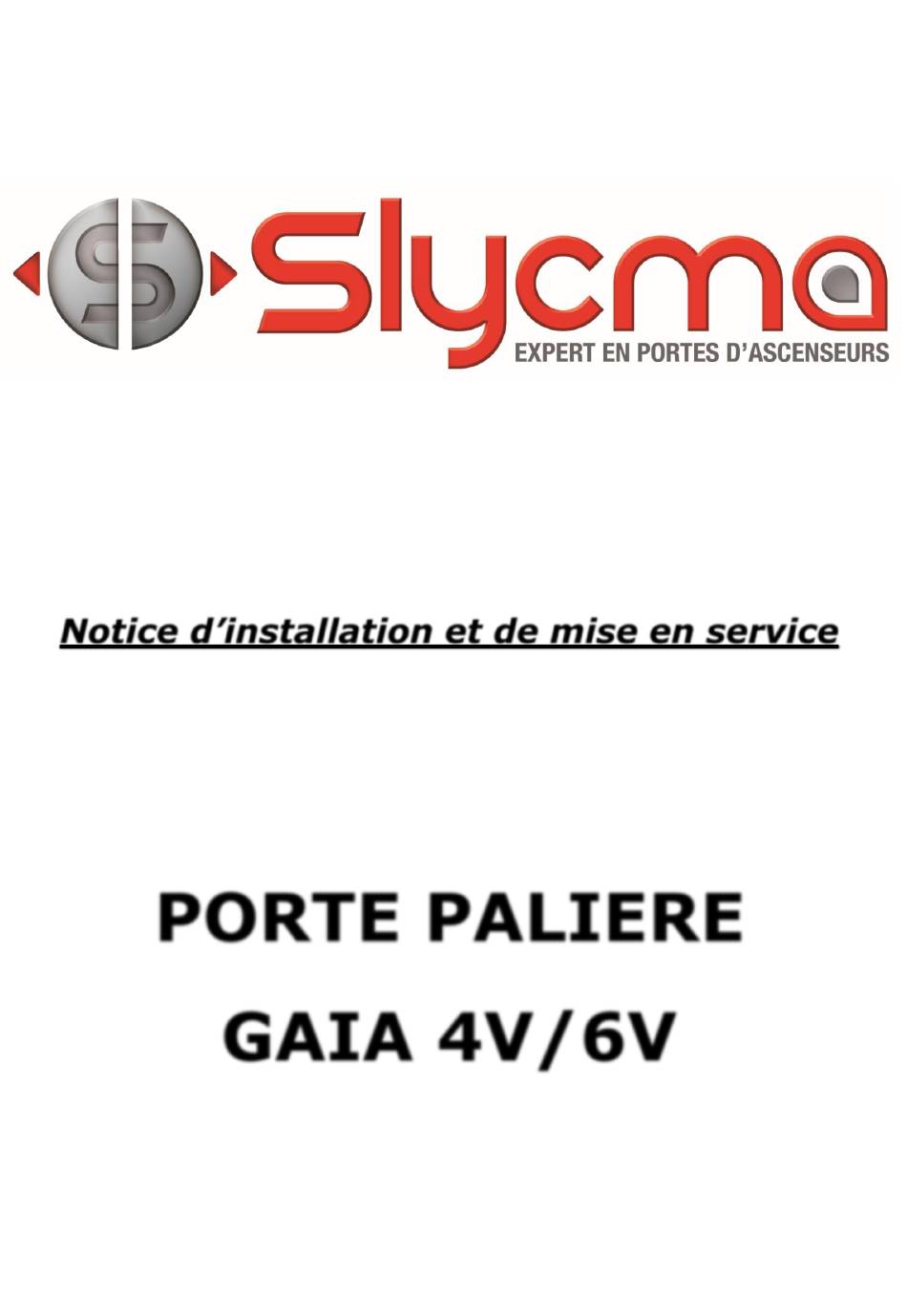

- Page 1 Notice d’installation et de mise en service PORTE PALIERE GAIA 4V/6V Réf. 26242_C (Version française originale) 30/11/2018...
-
Page 2: Normes Et Réglementations
Porte palière GAIA 4V/6V Description Cette notice décrit les opérations d’installation et de mise en service pour les portes palières GAIA 4VOC et 6VOC. Cette notice est applicable pour les portes : Façade complète Façade réduite (huisserie réduite) Cette notice est applicable pour les options : VPC (verrouillage de porte de cabine) EN 81-21 (contact magnétique à... -
Page 3: Réception Du Matériel
Porte palière GAIA 4V/6V Réception du matériel Rep. Qt. Désignation Rep. Qt. Désignation Linteau Vantail Ensemble mécanisme Seuil Montant 4VOC 3/29 Réf : 26242_C... - Page 4 Porte palière GAIA 4V/6V Rep. Qt. Désignation Rep. Qt. Désignation Linteau Vantail Ensemble mécanisme Seuil Montant 6VOC 4/29 Réf : 26242_C...
- Page 5 Porte palière GAIA 4V/6V Sachet fixation huisserie Désignation Qté Schéma Vis à embase TH M6 x 16 Ecrous crans M6 Sachet fixation vantaux Désignation Qté 4V Qté 6V Schéma Attache de vantail Vis HC bout plat M10 x 50 Ecrou bas Hm 10 Ecrous crans M10 Vis collet carré...
- Page 6 Porte palière GAIA 4V/6V Suivant Patte Porte à faux 25 à 65 mm Suivant Patte Porte à faux 66 à 90 mm Suivant Patte Porte à faux 91 à 125 mm Suivant Patte Porte à faux 126 à 160 mm Suivant Patte Porte à...
- Page 7 Porte palière GAIA 4V/6V Vis TH M6 x 30 Rondelle JZC 6 Ens câble de contre poids Serre câble S/E poulie renvoi pour contre poids Ecrou à embase M6 Equerre basse HR Tôle garde pieds + Sachet visserie Désignation Qté...
- Page 8 Porte palière GAIA 4V/6V Couvre joint horizontal Couvre joint vertical Vis TH M6 x 50 Ecrou à embase M6 Option – Cheville de fixation Désignation Qté Schéma Suivant Goujon à frapper M 12 x 80 Option - sachet Came VPC Désignation...
- Page 9 Porte palière GAIA 4V/6V Installation Si seuil ACIER Si seuil aluminium et grand porte à faux 9/29 Réf : 26242_C...
- Page 10 Porte palière GAIA 4V/6V SI option couvre joint Préparation des vis d’appui SI option couvre joint Préparation des vis d’appui 10/29 Réf : 26242_C...
- Page 11 Porte palière GAIA 4V/6V 11/29 Réf : 26242_C...
- Page 12 Porte palière GAIA 4V/6V 12/29 Réf : 26242_C...
- Page 13 Porte palière GAIA 4V/6V SERRER SERRER Casser la rigidité des ailettes pour éviter tous frottements excessifs dans le seuil 13/29 Réf : 26242_C...
- Page 14 Porte palière GAIA 4V/6V 14/29 Réf : 26242_C...
- Page 15 Porte palière GAIA 4V/6V Pour les portes 6VOC, monter le vantail équipé de la tôle de caissonnage 15/29 Réf : 26242_C...
- Page 16 Porte palière GAIA 4V/6V Serrer uniquement avec cet écrou pour ne pas perdre les réglages Régler la Hauteur et l’inclinaison avec l’écrou du bas Régler entre 4 et 6 mm de jeu entre vantail et montant Régler entre 4 et 6 mm de jeu entre les 2 vantaux Régler entre 4 et 6 mm de jeu entre vantail et seuil...
-
Page 17: Montage Des Autres Vantaux Idem
Porte palière GAIA 4V/6V Montage des autres vantaux IDEM 3 mm 17/29 Réf : 26242_C... - Page 18 Porte palière GAIA 4V/6V 18/29 Réf : 26242_C...
- Page 19 Porte palière GAIA 4V/6V A fixer sur le mur de gaine (Visserie non fournie) TYPE HUISSERIE REDUITE TYPE FACADE COMPLETE 19/29 Réf : 26242_C...
- Page 20 Porte palière GAIA 4V/6V 20/29 Réf : 26242_C...
-
Page 21: Déverrouillage Dans Le Montant
Porte palière GAIA 4V/6V Passer le câble derrière le support SI Hauteur libre > 2200 Déverrouillage dans le montant 21/29 Réf : 26242_C... - Page 22 Porte palière GAIA 4V/6V OPTION COUVRE JOINT 22/29 Réf : 26242_C...
- Page 23 Porte palière GAIA 4V/6V OPTION VPC 6VOC Si porte de cabine de type ROC 23/29 Réf : 26242_C...
- Page 24 Porte palière GAIA 4V/6V MONTAGE DES BOITIERS PF Version huisserie réduite 24/29 Réf : 26242_C...
-
Page 25: Réglage Du Verrouillage (Si Nécessaire)
Porte palière GAIA 4V/6V Réglages Réglage du verrouillage (Si nécessaire) Régler le jeu J1 à 2 mm en agissant sur les vis (1). Régler le jeu J2 à 3 mm en agissant sur les vis (2). Régler le jeu J3 à 5 mm en agissant sur les écrous (3). - Page 26 Porte palière GAIA 4V/6V Contrôle des 7 mm Vérifier que la cote « A » soit au minimum de 7 mm (marque existante sur le crochet) au contact électrique avec le shunt. Dans le cas contraire, reprendre les réglages du verrouillage.
-
Page 27: Raccordement
Porte palière GAIA 4V/6V Raccordement Raccordement à la terre Caractéristiques électriques Contact de verrouillage : o Alternatif : 250 V ; 2 A. o Continu : 200 V ; 2 A. o Type de contact : Commun, NO Contact bistable 81-21 27/29 Réf : 26242_C... -
Page 28: Mise En Service
Porte palière GAIA 4V/6V Mise en service Vérification du verrouillage Vérifier que la serrure fonctionne sans heurt mécanique notamment entre le shunt et son contact Vérifier que le label européen "CE" pour composants de sécurité ainsi que le numéro d'identifica- tion de l'organisme certificateur soit visible depuis le coté... - Page 29 SLYCMA 4 route du Dôme 69630 CHAPONOST T : + 33 (0)4.78.86.81.00 F : + 33 (0)4.78.86.81.08 slycma@slycma.com www.slycma.com SLYCMA Paris 34 route de Longjumeau 91380 CHILLY MAZARIN T : + 33 (0)1.69.79.32.10 F :+ 33 (01).69.79.32.15...
