Manuels Connexes pour Slycma GAIA 2VOL
Sommaire des Matières pour Slycma GAIA 2VOL

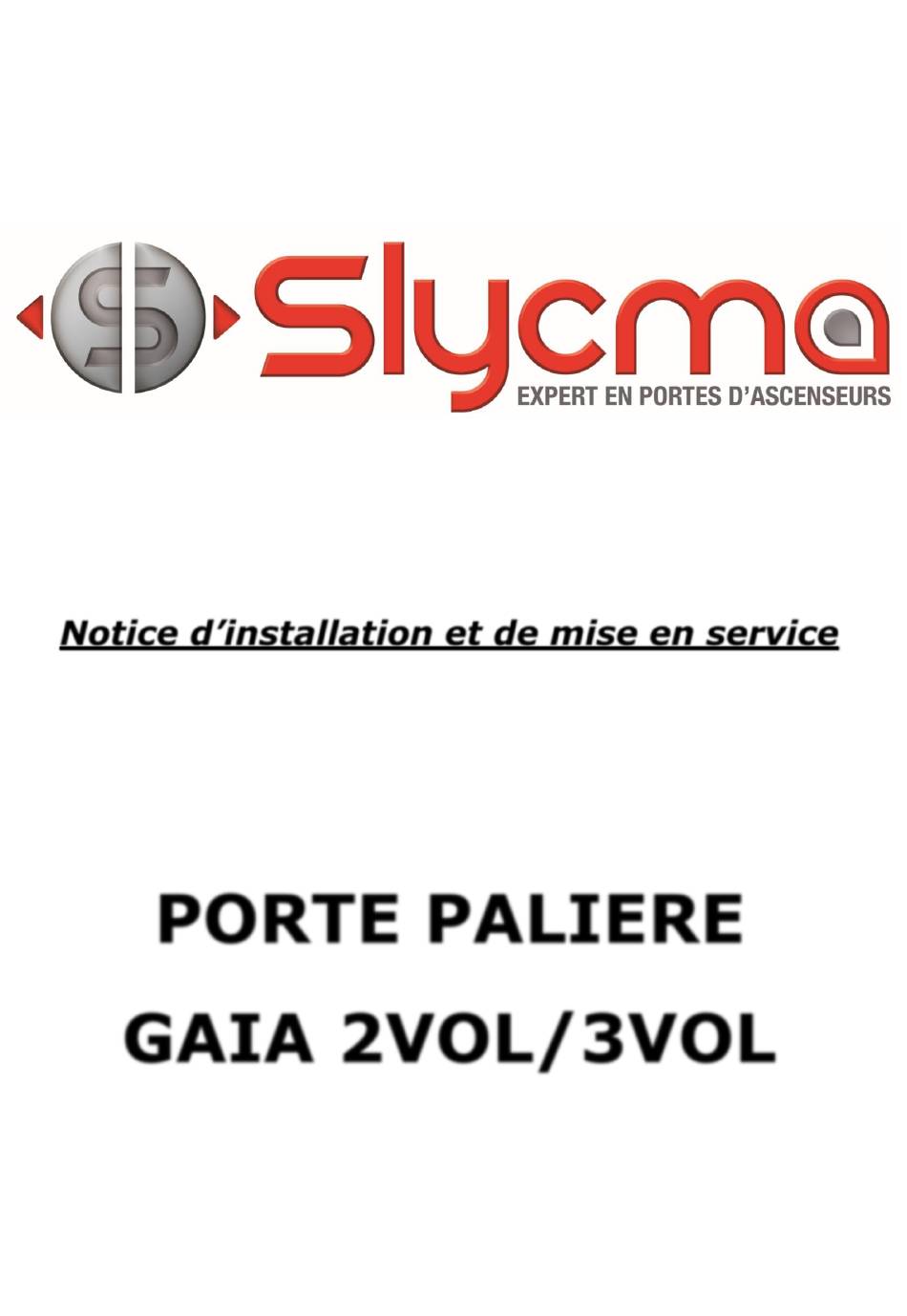

- Page 1 Notice d’installation et de mise en service PORTE PALIERE GAIA 2VOL/3VOL Réf. 26240_B (Version française originale) 30/11/2018...
-
Page 2: Normes Et Réglementations
Porte palière GAIA 2VOL/3VOL Description Cette notice décrit les opérations d’installation et de mise en service pour les portes palières GAIA 2VOL et 3VOL. Cette notice est applicable pour les portes : Façade complète Façade réduite (huisserie réduite) Cette notice est applicable pour les options : VPC (verrouillage de porte de cabine) EN 81-21 (contact magnétique à... -
Page 3: Réception Du Matériel
Porte palière GAIA 2VOL/3VOL Réception du matériel Rep. Qt. Désignation Rep. Qt. Désignation Linteau Montant garage (FC ou HR) Ensemble mécanisme Vantail Montant fermeture Seuil 2V OL 3/27 Réf : 26240_B... - Page 4 Porte palière GAIA 2VOL/3VOL Rep. Qt. Désignation Rep. Qt. Désignation Linteau Montant garage (FC ou HR) Ensemble mécanisme Vantail Montant fermeture Seuil 3V OL 4/27 Réf : 26240_B...
- Page 5 Porte palière GAIA 2VOL/3VOL Sachet fixation huisserie Désignation Qté Schéma Vis à embase TH M6 x 16 Ecrous crans M6 Sachet fixation vantaux Désignation Qté 2V Qté 3V Schéma Attache de vantail Vis HC bout plat M10 x 50 Ecrou bas Hm 10 Ecrous crans M10 Vis collet carré...
-
Page 6: Vis Th M6 X 30
Porte palière GAIA 2VOL/3VOL Suivant Patte Porte à faux 66 à 90 mm Suivant Patte Porte à faux 91 à 125 mm Suivant Patte Porte à faux 126 à 160 mm Suivant Patte Porte à faux 161 à 220 mm Suivant Vis collet carré... -
Page 7: Vis Th M6 X 50
Porte palière GAIA 2VOL/3VOL Serre câble S/E poulie renvoi pour contre poids Vis à embase TH M6 x 16 Ecrous crans M6 Tôle garde pieds + Sachet visserie Désignation Qté Schéma Suivant Tôle garde pieds Suivant Renfort Suivant Vis à tôle 4.8 x 9.5 Sachet câble de déverrouillage déporté... -
Page 8: Table Des Matières
Porte palière GAIA 2VOL/3VOL Ecrou à embase M6 Option – Cheville de fixation Désignation Qté Schéma Suivant Goujon à frapper M 12 x 80 Option - sachet Came VPC 2V OL Désignation Qté Schéma Support came Support came Came VPC Vis TH M6 x 16 Ecrou à... - Page 9 Porte palière GAIA 2VOL/3VOL Installation Si seuil ACIER Si seuil aluminium et grand porte à faux 9/27 Réf : 26240_B...
- Page 10 Porte palière GAIA 2VOL/3VOL SI option couvre joint Préparation des vis d’appui SI option couvre joint Préparation des vis d’appui 10/27 Réf : 26240_B...
- Page 11 Porte palière GAIA 2VOL/3VOL SI option couvre joint Préparation des vis d’appui 11/27 Réf : 26240_B...
- Page 12 Porte palière GAIA 2VOL/3VOL 12/27 Réf : 26240_B...
- Page 13 Porte palière GAIA 2VOL/3VOL SERRER SERRER 13/27 Réf : 26240_B...
- Page 14 Porte palière GAIA 2VOL/3VOL Casser la rigidité des ailettes pour éviter tous frottements excessifs dans le seuil 14/27 Réf : 26240_B...
- Page 15 Porte palière GAIA 2VOL/3VOL Pour les portes 3VOL, monter le vantail équipé de la tôle de caissonnage 15/27 Réf : 26240_B...
- Page 16 Porte palière GAIA 2VOL/3VOL Serrer uniquement avec cet écrou pour ne pas perdre les réglages Régler la Hauteur et l’inclinaison avec l’écrou du bas Régler entre 4 et 6 mm de jeu entre vantail et montant Régler entre 4 et 6 mm de jeu entre les 2 vantaux Régler entre 4 et 6 mm de jeu entre vantail et seuil...
- Page 17 Porte palière GAIA 2VOL/3VOL Montage et réglages des autres Vantaux IDEM 17/27 Réf : 26240_B...
- Page 18 Porte palière GAIA 2VOL/3VOL 18/27 Réf : 26240_B...
- Page 19 Porte palière GAIA 2VOL/3VOL Pour les portes 3VOL, le support pour fixer le câble se trouve sur le chariot du milieu 19/27 Réf : 26240_B...
- Page 20 Porte palière GAIA 2VOL/3VOL SI Hauteur libre > 2200 Déverrouillage dans le montant 20/27 Réf : 26240_B...
- Page 21 Porte palière GAIA 2VOL/3VOL OPTION COUVRE JOINT OPTION VPC 2V OL Si porte de cabine de type JETS 21/27 Réf : 26240_B...
-
Page 22: K21
Porte palière GAIA 2VOL/3VOL OPTION VPC 3V OL Si porte de cabine de type ROC MONTAGE DES BOITIERS PF 22/27 Réf : 26240_B... -
Page 23: Réglage Du Verrouillage (Si Nécessaire)
Porte palière GAIA 2VOL/3VOL Réglages Réglage du verrouillage (Si nécessaire) Régler le jeu J1 à 2 mm en agissant sur les vis (1). Régler le jeu J2 à 3 mm en agissant sur les vis (2). Régler le jeu J3 à 5 mm en agissant sur les écrous (3). - Page 24 Porte palière GAIA 2VOL/3VOL Contrôle des 7 mm Vérifier que la cote « A » soit au minimum de 7 mm (marque existante sur le crochet) au contact électrique avec le shunt. Dans le cas contraire, reprendre les réglages du verrouillage.
-
Page 25: Raccordement
Porte palière GAIA 2VOL/3VOL Raccordement Raccordement à la terre Caractéristiques électriques Contact de verrouillage : o Alternatif : 250 V ; 2 A. o Continu : 200 V ; 2 A. o Type de contact : Commun, NO Contact bistable 81-21 25/27 Réf : 26240_B... -
Page 26: Mise En Service
Porte palière GAIA 2VOL/3VOL Mise en service Vérification du verrouillage Vérifier que la serrure fonctionne sans heurt mécanique notamment entre le shunt et son contact Vérifier que le label européen "CE" pour composants de sécurité ainsi que le numéro d'identifica- tion de l'organisme certificateur soit visible depuis le coté... - Page 27 SLYCMA 4 route du Dôme 69630 CHAPONOST T : + 33 (0)4.78.86.81.00 F : + 33 (0)4.78.86.81.08 slycma@slycma.com www.slycma.com SLYCMA Paris 34 route de Longjumeau 91380 CHILLY MAZARIN T : + 33 (0)1.69.79.32.10 F :+ 33 (01).69.79.32.15...
