Mise à la terre du module solaire au pôle négatif du
Fronius IG Plus
Généralités Certains constructeurs de modules solaires prescrivent une mise à la terre des modules
solaires.
IMPORTANT ! Si une mise à la terre du module solaire est prescrite par le constructeur,
respecter les points suivants :
-
-
Mise à la terre du
module solaire au
pôle négatif
Mise à la terre du Sur le Fronius IG Plus, il est possible de procéder à la mise à la terre des modules solaires
module solaire au à l'aide d'un fusible ou d'une résistance à haute impédance.
pôle négatif du
Fronius IG Plus
les données du fabricant du module solaire relatives à la polarité et au mode de mise
à la terre du module solaire
les directives nationales
(1)
(2)
DC+
= =
~ ~
DC- (3)

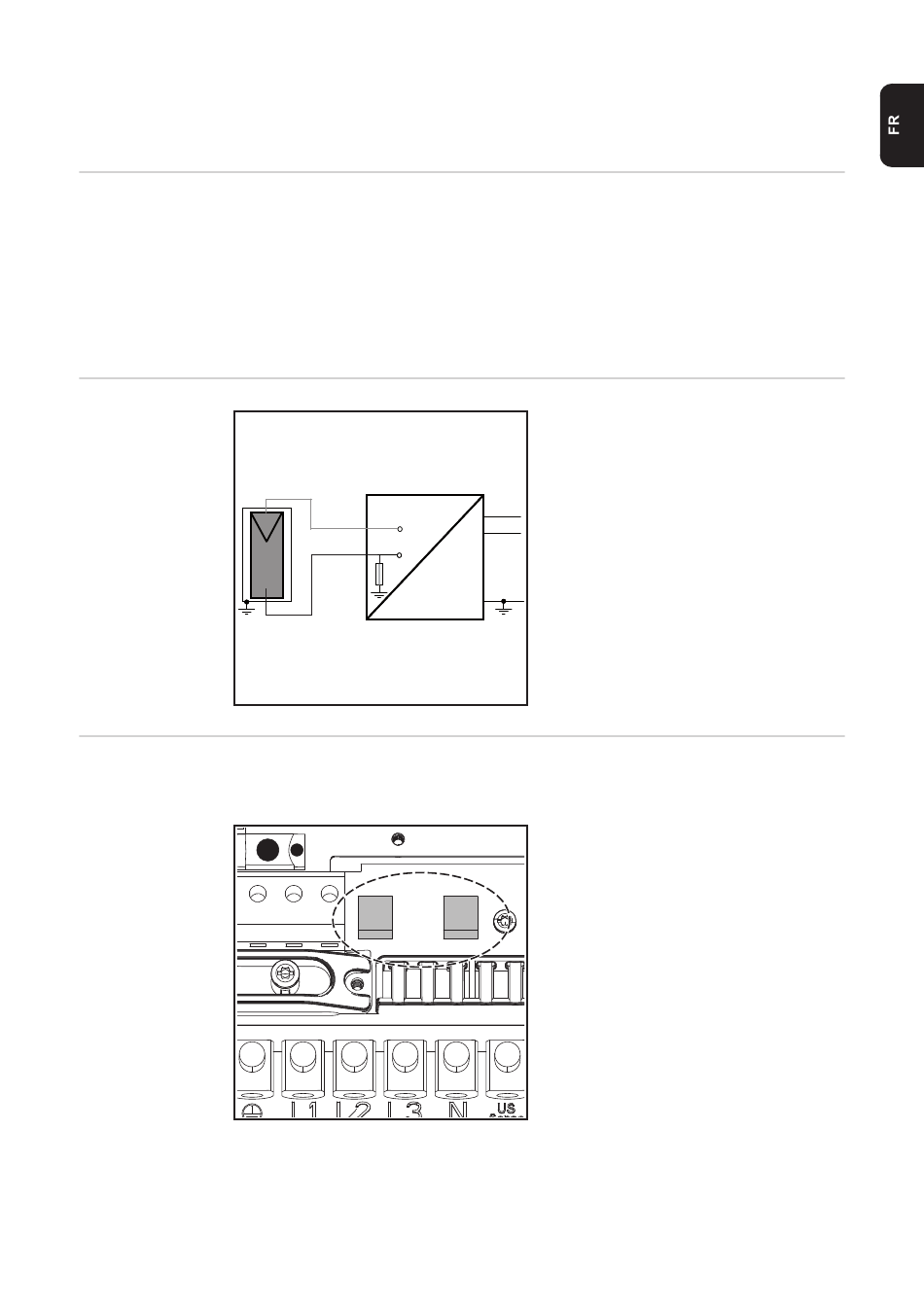

Exemple :
Mise à la terre du module solaire au pôle
négatif avec fusible ou résistance à haute
impédance
(1) Module solaire
L
N (2) Onduleur
(3) Fusible / Résistance à haute impé-
dance
PE
Porte-fusibles sur le Fronius IG Plus pour la
mise à la terre du module solaire
Pour la mise à la terre, Fronius recomman-
de un fusible de 1 A, d'une dimension de 10
x 38 mm.
Pour la mise à la terre à l'aide d'une ré-
sistance à haute impédance, Fronius re-
commande l'utilisation exclusive de l'option
'Kit de mise à la terre 100 kOhm'.
