1/ Pose du moteur
• Ne jamais frapper sur la tête du moteur ou sur l'arbre de sortie pour introduire
le moteur dans le tube. Ne jamais percer le tube avec le moteur installé.
• Pour la fixation du tablier, utiliser des vis avec une longueur ne dépassant
pas 1mm à l'intérieur du tube.

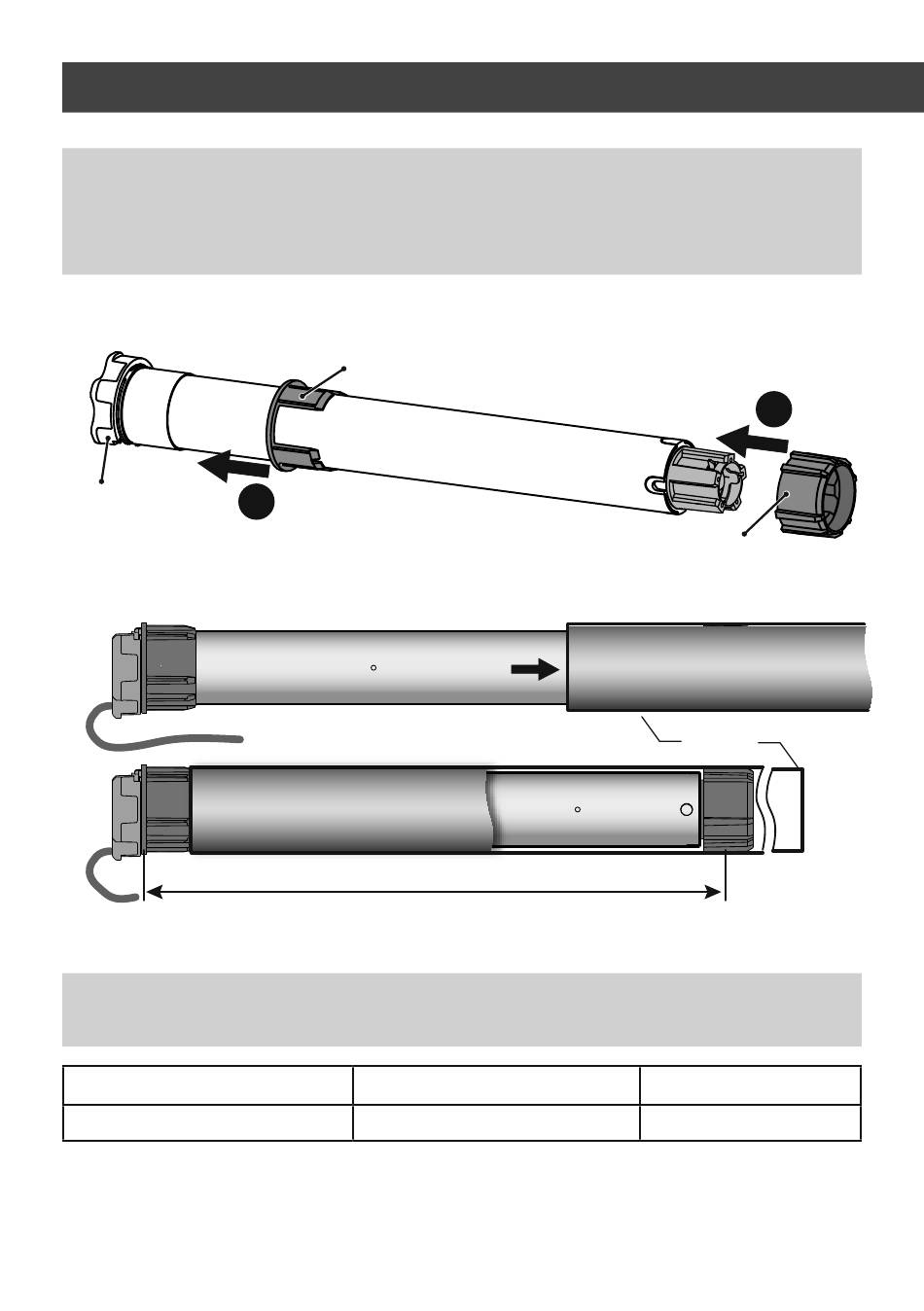

1.1 Montage de la couronne et de la roue
Tête moteur
1.2 Montage dans le tube
Pour les pièces mécanique et accessoires d'entraînement et de fixation,
consultez notre catalogue.
Modèle
TYMOOV 10 Nm et 20 Nm
8
Couronne
1
L : longueur pour perçage
fixation roue par vis ou rivet
Longueur pour perçage (L)
395 mm
2
"Click"
Roue
Tube
Longueur totale
422 mm
