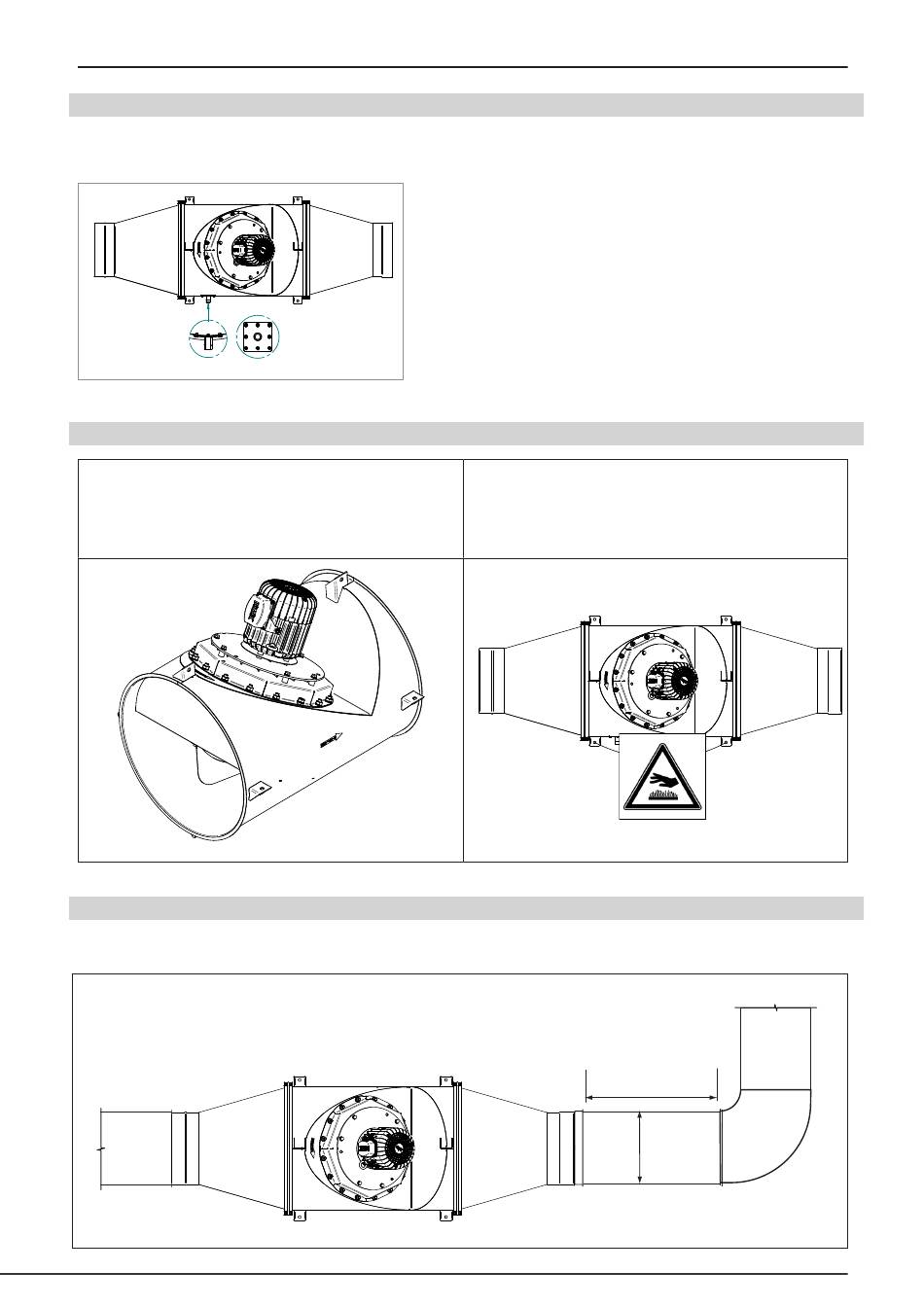

Installation du drain
C
Installez le drain fourni si CFIR est monté en position B ou C comme indiqué sur la Fig. 2. Le drain doit être installé près de
la sortie du ventilateur et orienté de sorte à pointer vers le sol.
Drain
Fig. 3
4.4
Montage du ventilateur Inline
Fig 3, side 8
CFIR dispose de 4 trous de fixation de Ø10.5 mm à
chaque extrémité du ventilateur. Des tiges filetées ou
des crochets en acier doivent passer à travers ces trous
pour suspendre le ventilateur au plafond ou à un autre
support.
Fig. 4
4.5
Emplacement / connexions
Suivez les recommandations du fabricant du conduit ou de la cheminée. Le ventilateur Inline doit être situé au moins à (3)
fois le diamètre du conduit à partir de n'importe quel coude ou té.
Fig. 6
DETAIL
1:5
Pour installer le drain :
Utilisez le drain comme modèle pour percer des trous de 8 x Ø5 mm.
Avant de percer les trous de 8 x Ø5 mm, assurez-vous que la plaque
de drainage incurvée épouse la forme de l'extérieur du boîtier.
Placez le joint entre le drain et le boîtier du ventilateur.
Utilisez les 8 rivets fournis pour fixer le drain au boîtier du ventilateur.
En utilisant le raccord comme guide, percez un trou de Ø12 mm à
Drain, vu d'en dessous
Drain, seen from
travers le boîtier pour ouvrir le drain.
en regardant vers le haut.
below looking up.
Retirez les bavures à l'intérieur du boîtier afin de faire en sorte que
l'eau coule librement à travers le trou.
Fig 5, side 8
D
D
Afin d'éviter tout contact accidentel avec des surfaces
chaudes, les panneaux d'avertissement fournis indiquant
"Surface chaude" doivent être placés sur le boîtier. Suivez
les instructions fournies avec le signe d'avertissement.
Fig. 5
3 x D
3 x D
D
Installation mécanique • 9
D
