14 • Entretien et dépannage
7.
Entretien et dépannage
7.1
Général
Le ventilateur Inline d'exodraft est conçu pour une utilisation prolongée et aucun entretien régulier n'est requis.
Si le ventilateur nécessite un entretien ou une inspection, l'unité moteur peut être retirée comme illustré dans la section 7.2.
CFIR doit être inspecté périodiquement (au moins une fois par an) afin de détecter les potentielles fuites et
les nettoyer, si nécessaire.
7.2
Préparation du ventilateur Inline pour le nettoyage
En se référant à la fig. 12 ci-dessous, suivez ces étapes afin d'ouvrir le ventilateur Inline CFIR pour qu'il puisse être nettoyé et
inspecté :
1. Lors du démontage et de l'assemblage de la section moteur, les instructions de levage doivent être suivies, voir section 7.3.
2. Retirez les seize écrous hexagonaux retenant la plaque de montage du moteur au boîtier.
3. L'ensemble moteur et impulseur peut être soulevé hors du boîtier. Voir le tableau des poids pour chaque modèle.
4. Nettoyez l'impulseur et l'intérieur du boîtier si nécessaire.
5. Remettez le moteur et l'impulseur en place et serrez les écrous hexagonaux comme indiqué sur la Fig. 12.
Installez un nouveau joint
Install a new gasket before
avant que l'ensemble moteur /
motor / impeller assembly
impulseur ne soit remonté.
is remounted.

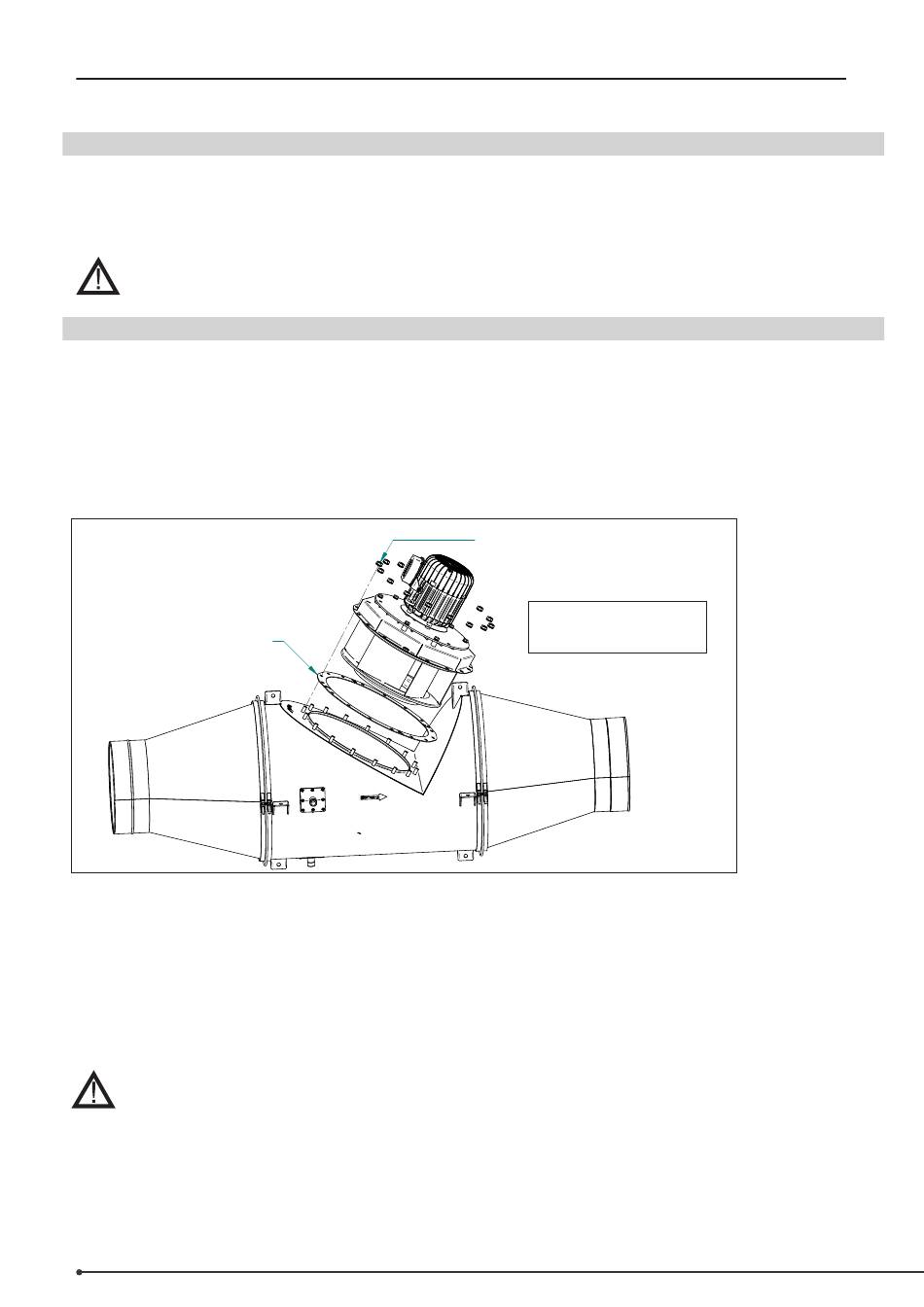

Fig. 12
REMARQUE
Les poids approximatifs des ensembles moteur / impulseur CFIR sont les suivants :
CFIR200 : 13 Kg
CFIR300: 21 Kg
CFIR400: 34 Kg
CFIR500: 44 Kg
ATTENTION
N'ouvrez pas le boîtier tant que l'alimentation du ventilateur CFIR Inline n'est pas déconnectée de
l'alimentation électrique. Veuillez vous référer à la section 5.1 pour plus d'instructions.
3110116 CFIR 200-500 FR 20210211
Retrait des (16) écrous hexagonaux
Removing (16) hex nuts before
avant de retirer l'ensemble moteur /
removing motor / impeller assembly
impulseur
Couple max de 15 Nm pour M8
Couple max de 20 Nm for M10
