3110116 CFIR 200-500 FR 20210211
5.
Installation électrique
5.1
Général
DANGER
Coupez l'alimentation électrique avant d'effectuer l'entretien. Le contact avec des
composants électriques sous tension peut provoquer un choc électrique ou directement la
mort. Exécutez la procédure de verrouillage / étiquetage pour assurer la sécurité.
REMARQUE
Si l'un des fils d'origine fournis avec le système doit être remplacé, utilisez un fil similaire de
même température nominale. Sinon, l'isolation pourrait fondre ou se dégrader, exposant
ainsi un fil nu.
Les tours par minute maximum (tr/m) sont décrits dans la section 2.1 Ne pas dépasser ces
valeurs ! Le câble d'alimentation électrique doit être fermement fixé afin d'éviter tout contact
avec le boîtier chaud. Il est recommandé d'installer un dispositif de protection contre les
surintensités du moteur.
Les modèles CFIR200, CFIR300, CFIR400 et CFIR500 sont conçus pour être régulés à partir
d'un variateur de fréquence exodraft et ne peuvent pas directement être reliés au secteur.
Tout le câblage doit être conforme aux normes locales.
Les modèles CFIR d'exodraft fonctionnent à des tensions différentes, porter une attention particulière aux détails de
câblage. CFIR200 fonctionne à 3 x 208-240 AC.
Les modèles CFIR300, CFIR400 and CFIR500 fonctionnent à 3 x 380-480 AC (Optionnel 3 x 208-240 AC).
Ceci est indiqué par la configuration du fil de borne dans la boîte de jonction du moteur. Voir les sections 5.2 et 5.3.
5.2

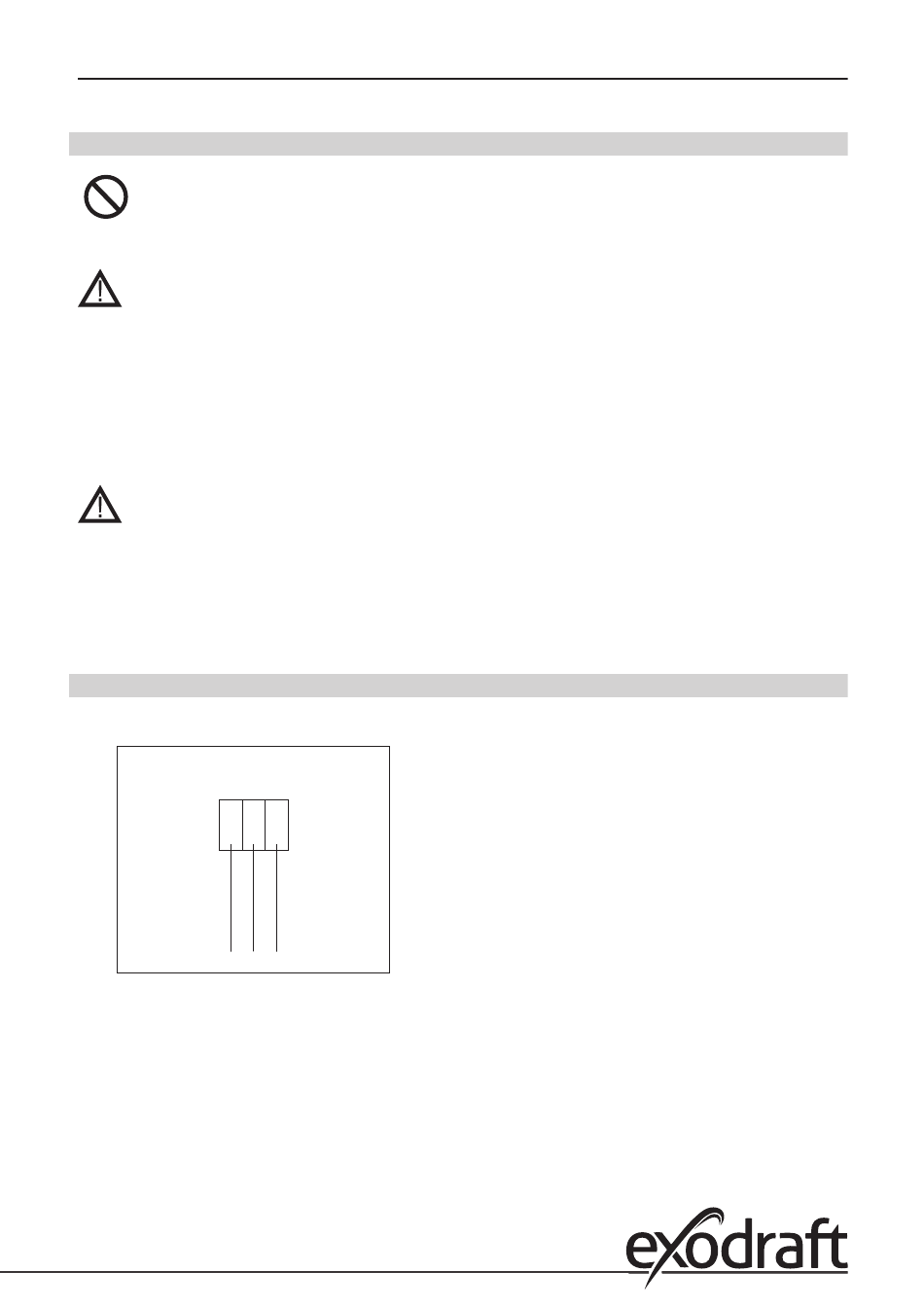

Schéma de câblage – CFIR200
Les spécifications du ventilateur Inline et du moteur se trouvent dans la Section 2.1 Dimensions.
3 x 230 V
U
V
L2
L1
Fig. 9
Le ventilateur Inline est doté d'un moteur à vitesse variable. CFIR200 nécessite 3 x 230 V AC.
Interrupteur d'isolement :
Conformément aux dispositions de la directive européenne sur les machines* un ventilateur à gaz de combustion
doit toujours être doté d'un interrupteur d'isolement. L'interrupteur d'isolement doit répondre aux normes de câblage
nationales.
*Veuillez vous référer à la Directive Machines (2006/42/EF/-EEC/-EWG/-CEE) – Annexe 1point 1.6.3 "Séparation des sources
d'énergie "
L'interrupteur d'isolement doit être commandé séparément car il ne fait pas partie de la livraison de standard du
Wiring diagram – CFIR200
ventilateur de cheminée exodraft.
W
L3
Installation électrique • 11
