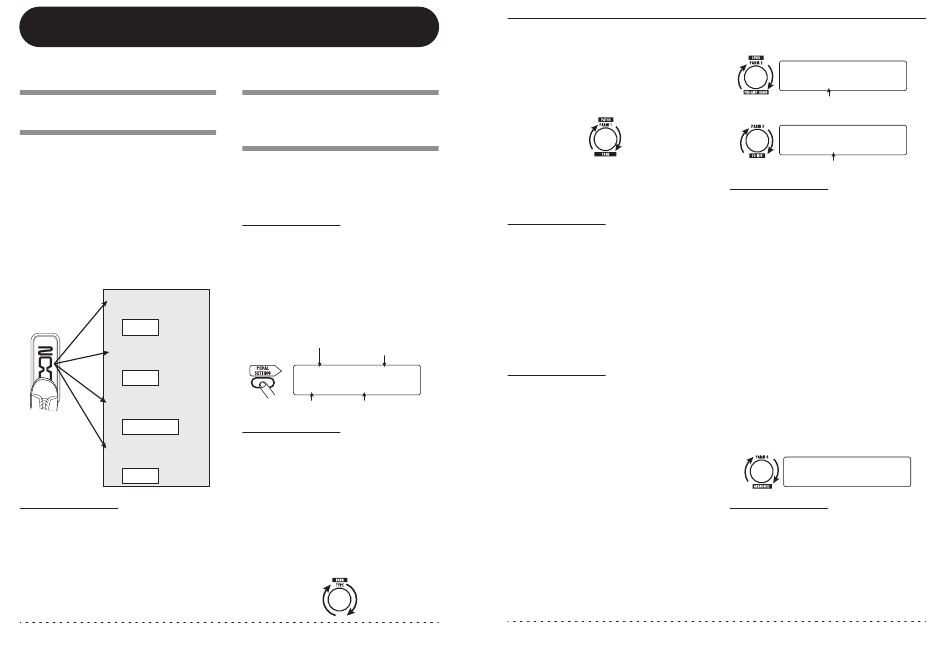

Emploi de la pédale d'expression
Cette section explique comment utiliser la pédale d'expression intégrée ou une pédale externe.
A propos de la pédale
d'expression intégrée
Le G7.1ut a une pédale d'expression intégrée
pouvant servir à piloter en temps réel des
paramètres d'effet spécifiques.
La pédale a quatre destinations de commande
(PDL1 – PDL4), ce qui lui permet de régler
simultanément jusqu'à 4 paramètres. Un exemple
de réglage est donné ci-dessous, pour vous donner
une idée de la façon dont la pédale peut être
employée.
Paramètres commandés
G PDL1
Module PRE-AMP
Gain
G PDL2
Module MOD/EFX2
Rate
G PDL3
Module DELAY
Pédale
d'expression
Feed Back
G PDL4
Module REVERB
Mix
ASTUCE
• La plage de réglage de paramètre couverte par
la pédale peut être réglée indépendamment
pour chaque destination de commande.
• En mode bypass, la pédale d'expression
intégrée fonctionne comme une pédale de
volume (en mode mute, la pédale n'a pas
d'effet).
30
Assignation de
commandes à la pédale
d'expression intégrée
Pour assigner une commande à la pédale
d'expression intégrée, procédez comme suit.
1.
En mode de jeu, sélectionnez le patch.
ASTUCE
Les paramètres à commander par la pédale
d'expression intégrée et leur plage de réglage
peuvent être choisis indépendamment pour
chaque patch.
2.
Pressez la touche [PEDAL SETTING].
L'affichage change comme suit.
Destination de commande
Nom du paramètre
(PDL1 - PDL4)
commandé
¡PDL1=Resonance
PDL1=Resonance
WAH:AutoWah
WAH:AutoWah
Nom du module
Nom du type d'effet
ASTUCE
Le réglage de pédale d'expression est inclus dans
le module TOTAL/FUNCTION pour le patch
correspondant. L'affichage ci-dessus peut
également s'appeler en pressant la touche de
module d'effet [TOTAL/FUNCTION] et en tournant
la commande [TYPE].
3.
Tournez la commande [TYPE] pour
sélectionner une des 4 destinations de
commande (PDL1 – PDL4).
ZOOM G7.1ut
Les étapes suivantes sont les mêmes pour PDL1 –
PDL4.
4.
Tournez la commande de paramètre
1 pour sélectionner le paramètre à
commander.
Quand vous tournez la commande de paramètre 1,
le paramètre d'effet, le type d'effet et le module
d'effet changent.
ASTUCE
• Pour des informations sur les paramètres qui
peuvent être commandés, voir "Types et
paramètres d'effet" en page 54 – 67.
• Quand
"Volume"
est
sélectionné
comme
destination, la pédale d'expression intégrée
fonctionne comme une pédale de volume.
• Quand
"NOT
Assign"
est
affiché,
aucun
paramètre n'est commandé. En réglant les
quatre destinations de commande sur "NOT
Assign", la pédale d'expression peut être
désactivée.
NOTE
Si vous sélectionnez "NOT Assign", les étapes 5 et
6 ne peuvent être suivies.
5.
Pour déterminer la plage de réglage
du paramètre à contrôler, utilisez la
commande de paramètre 2 (pour la
valeur minimale) et la commande de
paramètre 3 (pour la valeur maximale).
Les réglages sélectionnés avec les commandes de
paramètre 2 et 3 déterminent les valeurs obtenues
quand la pédale est totalement relevée (valeur
minimale) et totalement enfoncée (valeur
maximale).
L'affichage change comme suit.
ZOOM G7.1ut
Emploi de la pédale d'expression
I Quand la commande de paramètre 2 est bougée
PDL
PDL
:Target1
:Target1 é
™min=50
min=50
Valeur minimale
I Quand la commande de paramètre 3 est bougée
PDL
PDL
:Target1 é
:Target1
£MAX=100
MAX=100
Valeur maximale
ASTUCE
• Le réglage de la plage possible dépend du
paramètre sélectionné à l'étape 4.
• Il est aussi possible de régler "min" sur une
valeur supérieure à "MAX". Dans ce cas, la
valeur du paramètre sera minimale quand la
pédale sera totalement enfoncée et maximale
quand la pédale sera totalement relevée.
6.
Pour utiliser la pédale d'expression
intégrée afin de commuter on et off le
module, tournez la commande de
paramètre 4 et sélectionnez "Enable".
La pédale d'expression intégrée au G7.1ut a un
commutateur déclenché quand la pédale est encore
un peu plus poussée après avoir été totalement
enfoncée. Le module auquel le paramètre
sélectionné appartient sera commuté on/off.
Quand vous tournez la commande de paramètre 4,
l'affichage change comme suit.
PDL
PDL
:Target1
:Target1 é
¢Switch:Enable
Switch:Enable
ASTUCE
Si vous sélectionnez "Disable" dans l'écran ci-
dessus, la commutation on/off du module n'est
plus disponible.
7.
Répétez les étapes 3 – 6 pour régler
les autres destinations de commande
de la même façon.
31
