Montage
1
4
1

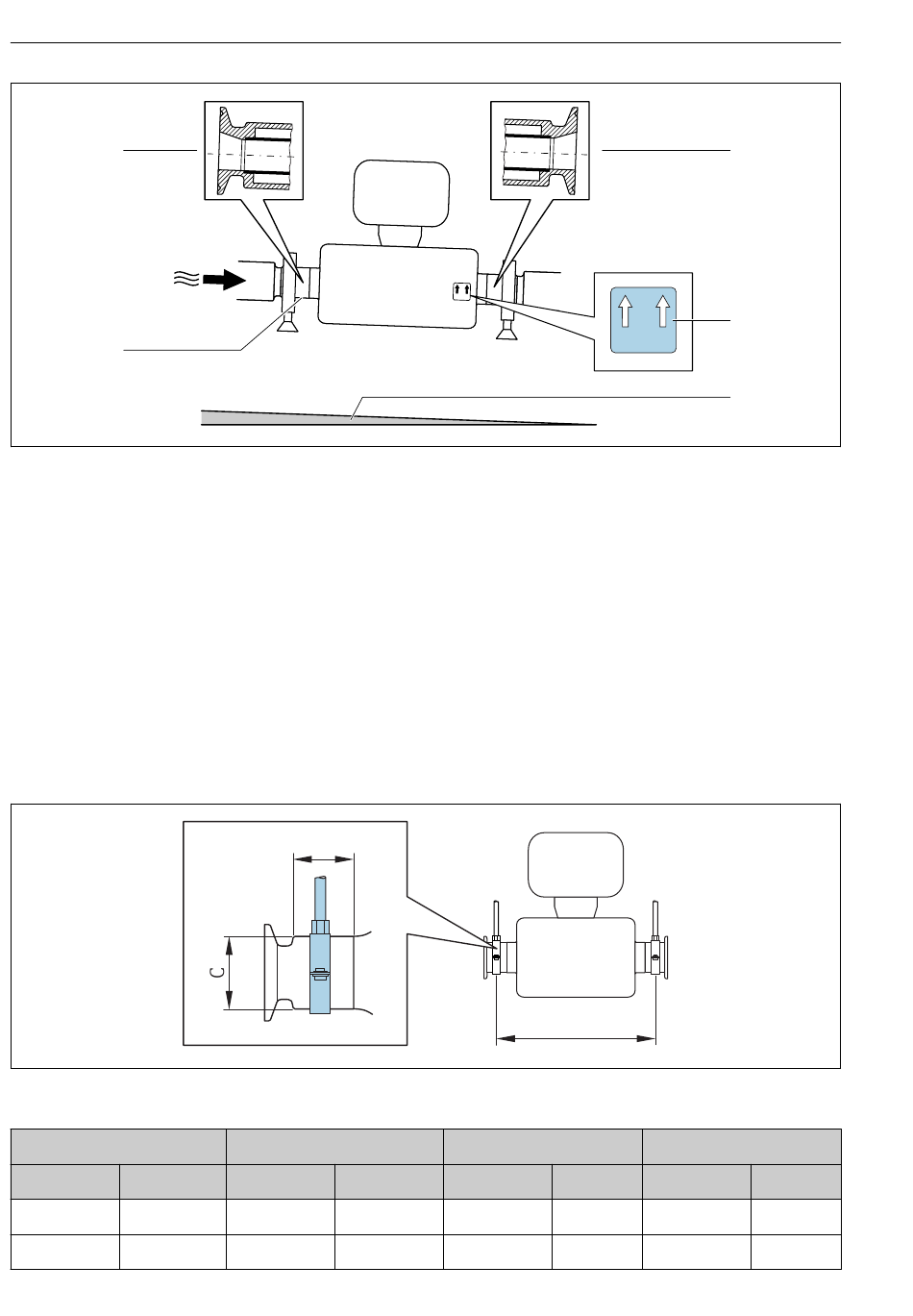

Raccord clamp excentrique
2
Etiquette "This side up" indiquant la partie supérieure
3
Incliner l' a ppareil en fonction des directives d' h ygiène. Inclinaison : env. 2 % ou 21 mm/m (0.24 in/
feet)
4
La ligne sur la partie inférieure indique le point le plus bas dans le cas du raccord process excentrique.
Fixation au moyen de colliers dans le cas de raccords hygiéniques
Pour que le capteur fonctionne correctement, il n' e st pas nécessaire d' u tiliser une fixation
supplémentaire. Néanmoins, si un support supplémentaire est requis du fait de l' i nstallation, il
convient de tenir compte des dimensions suivantes.
Utiliser des colliers entre le clamp et l' a ppareil de mesure
DN
[mm]
[in]
8
8
15
15
20
B
A
[mm]
[in]
373
14,69
409
16,1
A
B
[mm]
[in]
20
0,79
20
0,79
Proline Promass I
1
2
3
A0030297
A0030298
C
[mm]
[in]
40
1,57
40
1,57
Endress+Hauser
