3 Description du produit
Domaine d'application
Principe de fonctionne-
ment
8
•
ASME 4" 150 lbs, 300 lbs
•
DN 50 10 K JIS
•
DN 80 10 K JIS
3.2
Fonctionnement
Le dispositif à vanne à boisseau sphérique selon ZB 2553 est ap-
proprié pour le montage dans des réservoirs avec manchon et bride.
Il est adapté pour le capteur de pression VEGABAR 82 avec tube
ø 38 mm et permet la pose et la dépose du capteur de pression, sans
devoir vider le réservoir.
Avertissement !
La pression max. admissible du réservoir est de 2 bar (200 kPa).
Le dispositif à vanne à boisseau sphérique VEGABAR 82 est réglable
sur deux positions au moyen de la manette :
•
Fonctionnement
•
Service
Dans la position " Service", la vanne à boisseau sphérique est
ouverte pour le process. Le capteur de pression se trouve ce faisant
dans la position de mesure. La vanne d'aération est fermée.
Dans la position " Service", la vanne à boisseau sphérique est
fermée pour le process. Le capteur de pression se trouve ce faisant
dans la position d'arrêt. La vanne d'aération est ouverte.

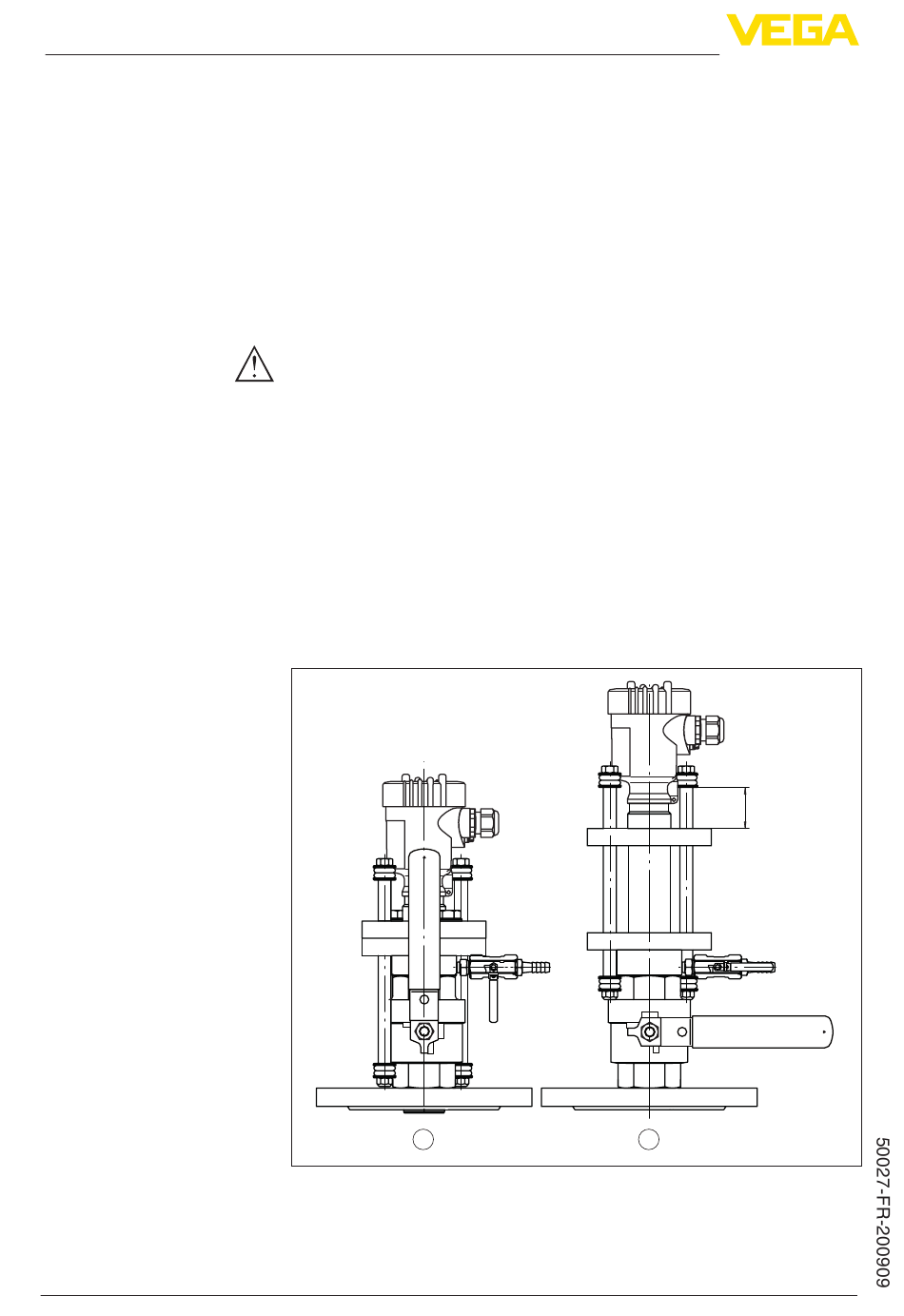

Fig. 2: Positions du dispositif à vanne à boisseau sphérique
1
Fonctionnement
2
Service
Vanne à boisseau sphérique selon ZB 2553 • Pour capteur de pression VEGABAR 82
1
2
