IDV24
Numéro
Description
Conversion
24IDV-CKLP
Propane -Millivolt-
Conversion
24IDV -CKNG
gaz naturel -Millivolt-
Conversion
24IDV-CKLPI
Propane -IPI-
Conversion
24IDV-CKNGI
gaz naturel -IPI-
Conversion
24IDV-CKLP2
Propane -IPI-
Conversion
24IDV-CKNG2
gaz naturel -IPI-
IMPORTANT : Toujours rechercher les fuites de gaz avec du savon et de l'eau. NE PAS TESTER AVEC UNE FLAMME NUE

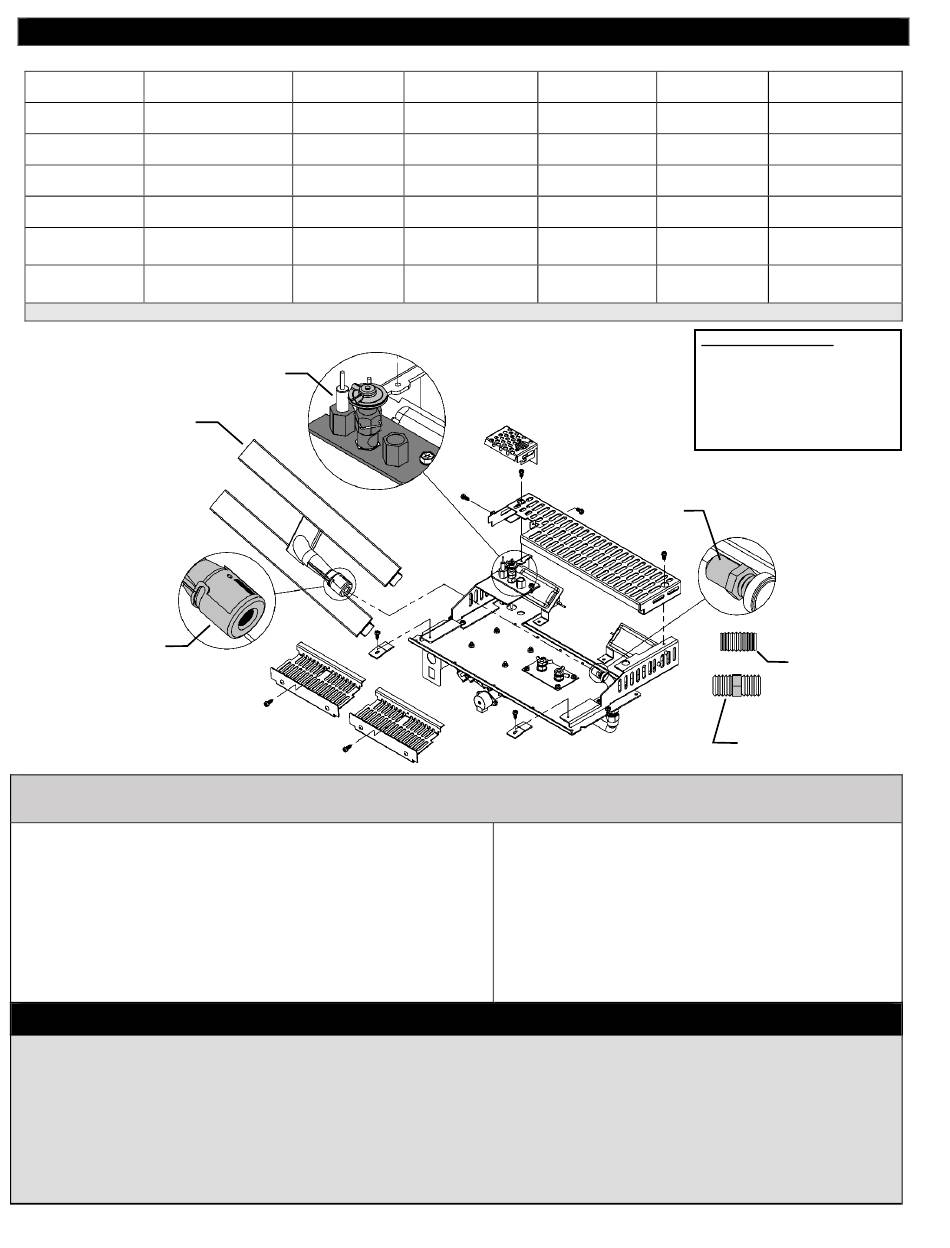

Système de brûleur montré retiré pour plus de clarté seulement.
Brûleur
Obturateur d'air
L'alimentation en gaz doit être fermée avant de déconnecter le courant électrique, pour procéder à la conversion.
1.
Le tube du brûleur doit être enlevé du plateau de brûleur (voir Enlever le
tube du brûleur) Ajustez l'obturateur d'air au réglage d'air primaire
indiqué dans ce manuel ou sur la plaque signalétique. Pour ce faire,
desserrez la vis du côté de l'obturateur d'air et tournez jusqu'à la bonne
ouverture, mesurez à l'aide d'une mèche de perceuse ou d'un ruban à
mesurer. Resserrez la vis.
Avec une clé de 1/2", enlevez l'orifice principal et remplacez-le par l'orifice
2.
de conversion fourni dans l'ensemble.
3.
Replacez le tube de brûleur. Installez le nouvel orifice de brûleur (voir
Conversion de la veilleuse) et le régulateur de valve. En suivant les
instructions fournies avec l'ensemble de conversion.
Cet ensemble de conversion doit être installé par un entrepreneur qualifié en accord avec les
instructions du manufacturier et tous les codes et exigences applicables de l'autorité ayant
juridiction. Si ces instructions ne sont pas suivies à la lettre, un feu, une explosion ou la production
de monoxyde de carbone pourrait survenir causant des dommages matériels, des blessures ou
même la mort. L'entrepreneur qualifié est responsable d'installer correctement cet ensemble de
conversion. Cette installation n'est pas correcte ou complète tant que le fonctionnement de
l'appareil convertit n'a pas été vérifiée comme il est spécifié dans les instructions du manufacturier
fournies avec cet ensemble.
Conversion de gaz : Brûleur Partie A
IDV24N, IDV24NE, IDV24NE2, IDV24LP, IDV24LPE, IDV24LPE2
Orifice de
Veilleuse
1001-P167SI
#30 (977.167)
1001-P165SI
#51 (977.165)
1001-P168SI
#35 (977.168)
1001-P166SI
#62 (977.166)
1001-P168SI
#35 (977.168)
1001-P166SI
#62 (977.166)
Veilleuse
⚠
⚠
Avertissement -
-
Orifice de
Brûleur (1000-255)
Duse
1000-P201VE Hex
#52
1000-253 Close
#41
1000-P201VE Hex
#52
1000-253 Close
#41
1000-P201VE Hex
#52
1000-253 Close
#41
Attention :
• Voir le tableau "Spécification pour le gaz" pour les pressions
d'alimentation.
• Compteur d'horloge pour vérifier le taux d'entrée.
• Placez les étiquettes de conversion aussi près que possible des
contrôles de gaz convertis.
• Voir les instructions d'allumage pour vérifier la séquence normale
d'allumage du système.
•
Reportez-vous à Entretien du système de brûleur pour
connaître la relation appropriée entre la flamme de la veilleuse et
le brûleur principal et pour l'apparence de la flamme du brûleur
principal.
Obturateur d'air
Régulateur
Complètement
1001-P202SI
ouverte
(0.907.202)
1001-P201SI
1/8"
(0.907.201)
Complètement
1002-P014SI
ouverte
(0.907.014)
1002-P016SI
1/8"
(0.907.016)
Complètement
1002-P012SI
ouverte
(907.012)
1002-P013SI
1/8"
(907.013)
Liste de pièces (SIT):
• HI/LO Régulateur de pression
• Orifice du brûleur
• Duse
• Instructions
• Étiquette du kit de conversion
• Orifice de veilleuse
Orifice
Duse GN
1000-253 Close
Duse Propane
1000-P201VE Hex
29
