4 Montage
Équerre de montage
Étrier de montage
16

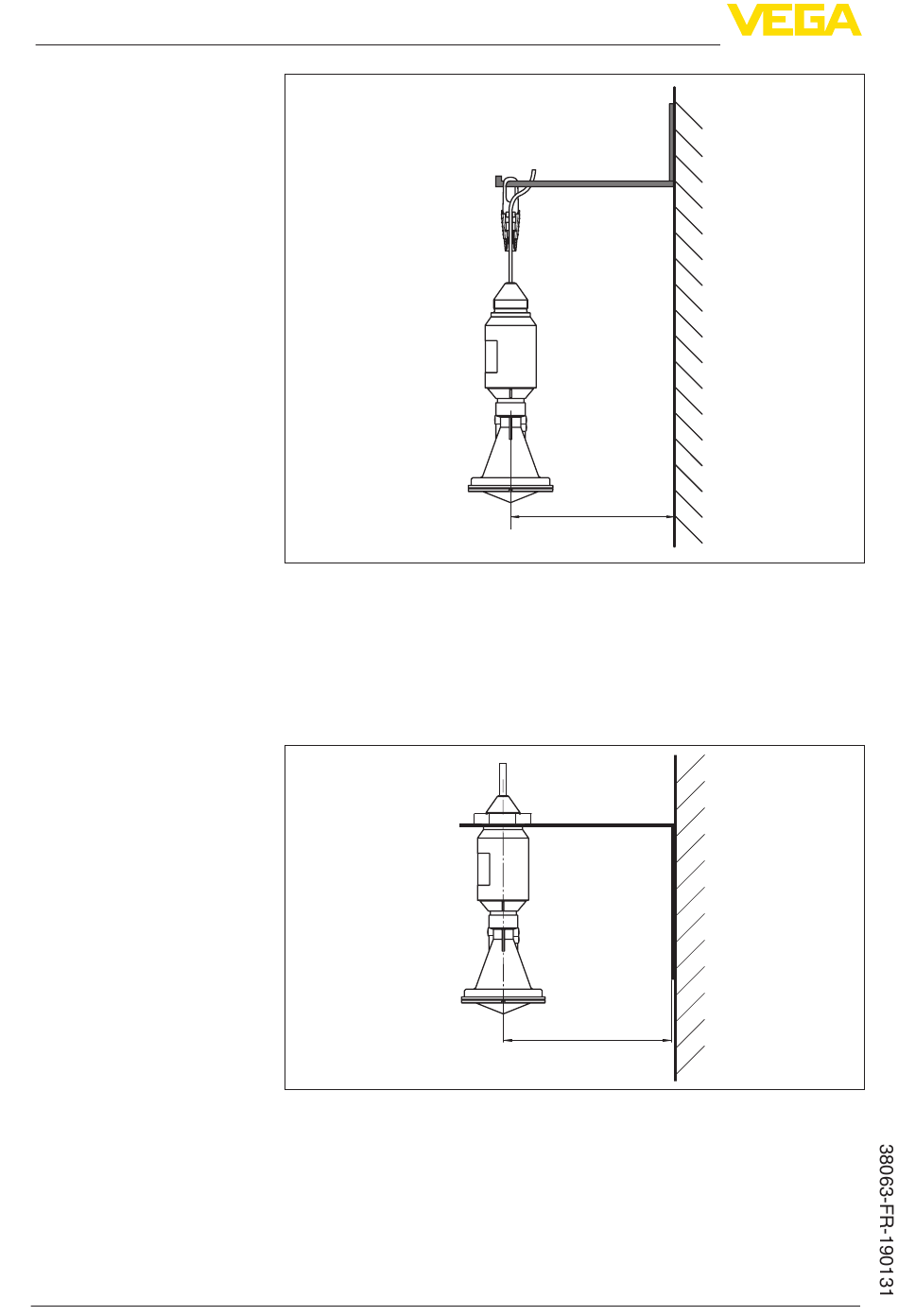

Fig. 5: Montage par un œillet de fixation
Pour un montage fixe, une équerre de montage avec une ouverture
pour filetage G1½, du catalogue VEGA par ex., est recommandée. La
fixation du capteur dans l'angle est effectuée au moyen d'un contre-
écrou G1½ en plastique. Pour la distance au mur, veuillez respecter le
chapitre "Consignes de montage".
Fig. 6: Montage par une équerre de montage
L'étrier de montage en option permet le montage du capteur, par ex.
sur toit ou sur bras. Il est disponible dans les version suivantes :
•
Longueur 300 mm pour montage sur un toit
•
Longueur 170 mm pour montage mural
> 200 mm
(7.87")
> 200 mm
(7.87")
VEGAPULS WL 61 • Foundation Fieldbus
