La configuration permet d'adapter I300 aux caractéristiques et aux besoins de l'application par le choix et la définition des paramètres d'entrée et de sortie.
Elle est structurée en menus (input-output) comportant plusieurs phases successives (sous-menus), décrites dans les différents organigrammes.
- L'accès à la phase de modification de la configuration n'est possible qu'en entrant le code "15". Sinon, seule la lecture de la configuration existante est
possible.
- Par souci de sécurité, il n'est pas possible de quitter le mode "modification configuration" sans avoir parcouru et validé toutes les phases du menu dans
lequel on intervient.
- Certains paramètres ou phases d'organigramme ne seront pas visualisés au cours du défilement des différentes menus. Cela est dû:
- soit à l'absence de certaines fonctions (contacts d'entrée, sortie analogique....) selon le modèle de I300 utilisé;
- soit au choix validé précédemment dans le menu concernant certains paramètres ou fonctions.
I300 dispose de deux voies d'acquisition permettant la mesure :
- d'une seule grandeur physique acquise obligatoirement sur la voie 1: entrée "SinGL".
- d'une valeur différentielle (voie 1 - voie 2) d'une grandeur physique: entrée "diFF". Dans ce cas, les deux voies doivent posséder des capteurs ou des
signaux d'entrée identiques. La configuration choisie est automatiquement attribuée aux deux voies;
- de deux grandeurs physiques différentes : température (voie 1) et humidité relative (voie 2).
Choisir l'un des cinq organigrammes décrivant le processus de configuration, en fonction du type de capteur ou de signal d'entrée ainsi que de la gran-
deur physique à mesurer. Pour accéder à la procédure de configuration, sélectionner le menu "inPut" et entrer le code 15.
5 • CONFIGURATION
CONFIGURATION DES ENTREES DE MESURE

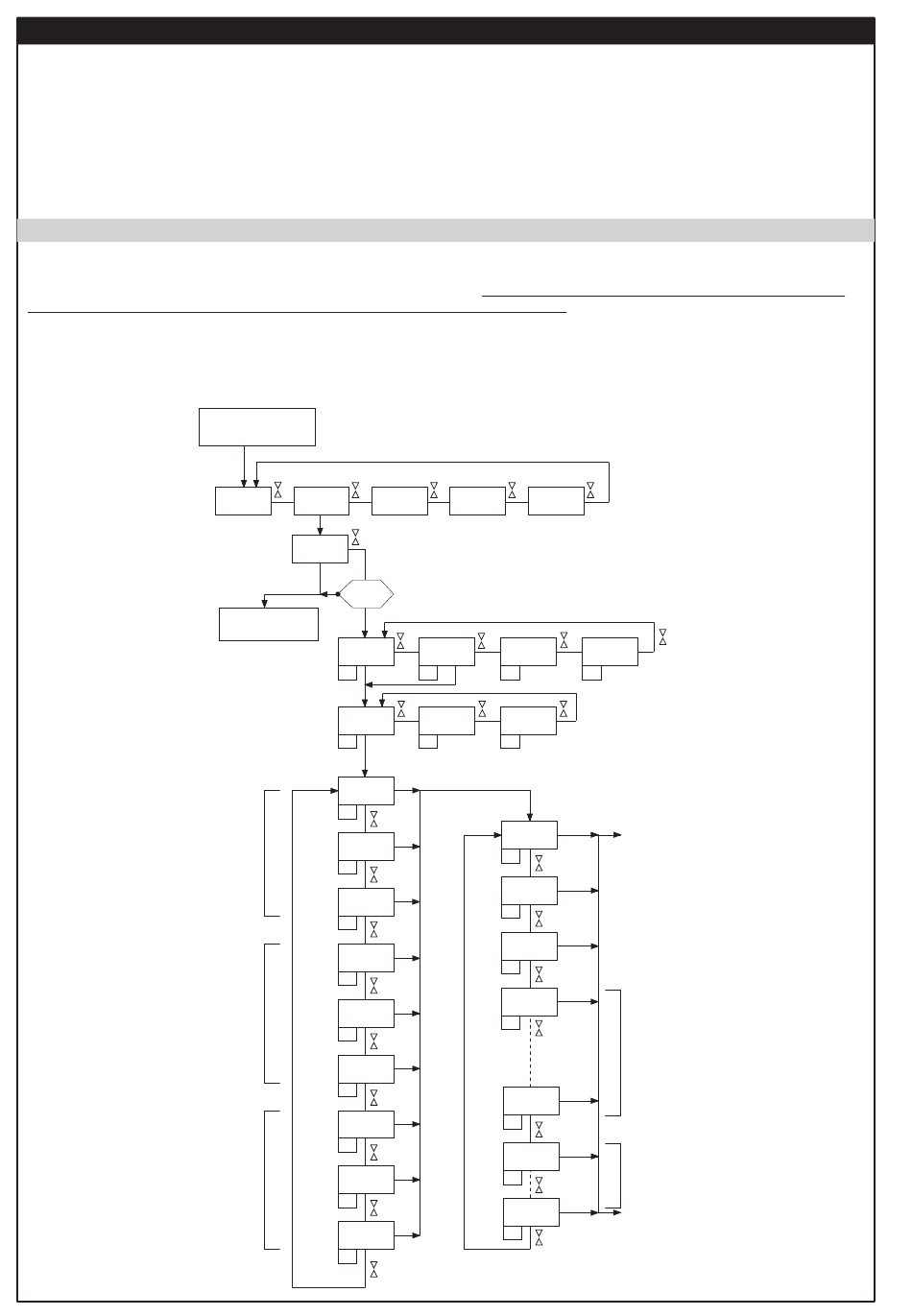

ORGANIGRAMME D'ENTREE DE PROCESSUS
AFFICHAGE
E
tESt
inPut
E
CodE
E
Non
Voir
configuration
SinGL
in
othEr
in
Signal de
-20.20
misure
in
Courant
0_20
in
4_20
in
-50.50
in
Tension
0_50
in
10_50
in
0_0.1V
in
Tension
0_1V
in
0_10V
in
outPt
GAuGE
Modification
15
E
diFF
rH_t°
in
in
t°
rESiS
in
in
USEr
in
Lin
in
root
in
Cr_AL
in
L
in
Pt 100
in
Ni100
in
114
SEt_P
GAuGE
in
Type d'entrée
Linéarisation ou
réglage spécifique
Linéaire
Extraction racine
carrée
Thermocouples
Thermistances
Continue (4)
