Rupture du capteur ou du câble de mesure
Dans ces cas de figure, un message clignotant est visualisé sur l'afficheur à 5 chiffres.
- br - Lo si la rupture mesure est configurée en protection basse.
- br - Hi si la rupture mesure est configurée en protection haute.
Si le relais R1 est configuré en fonction SECUR, il passe alors en position repos (OFF).
Messages d'erreur
Ces messages apparaissent en clignotant sur l'afficheur 5 à chiffres dans les circonstances suivantes :
- Err 1: seuil d'alarme hors des limites de l'échelle configurée.
Dans ce cas, le seuil concerné est fixé automatiquement au minimum de l'échelle.
- Err 2: erreur de configuration concernant le type de capteur ou la résolution de la mesure.
- Err 3: erreur de configuration concernant le type de sortie analogique ou la vitesse de transmission de la liaison numérique.
- Err 4: erreur de totalisation (hors des limites de réglage) dt < 0 ou dt > 99999.
Test fonctionnel de l'affichage et des relais
- Sélectionner le menu test
- Entrer le code 55.
Valeur/Mesure
- Lorsque le message t-dIS est validé,
- Lorsque le paramètre t-rEL est valide,
En appuyant sur la touche
fonctionnement correct des organes/systèmes commandés.
6 • UTILISATION
MESSAGES D'ERREUR ET TESTS FONCTIONNELS

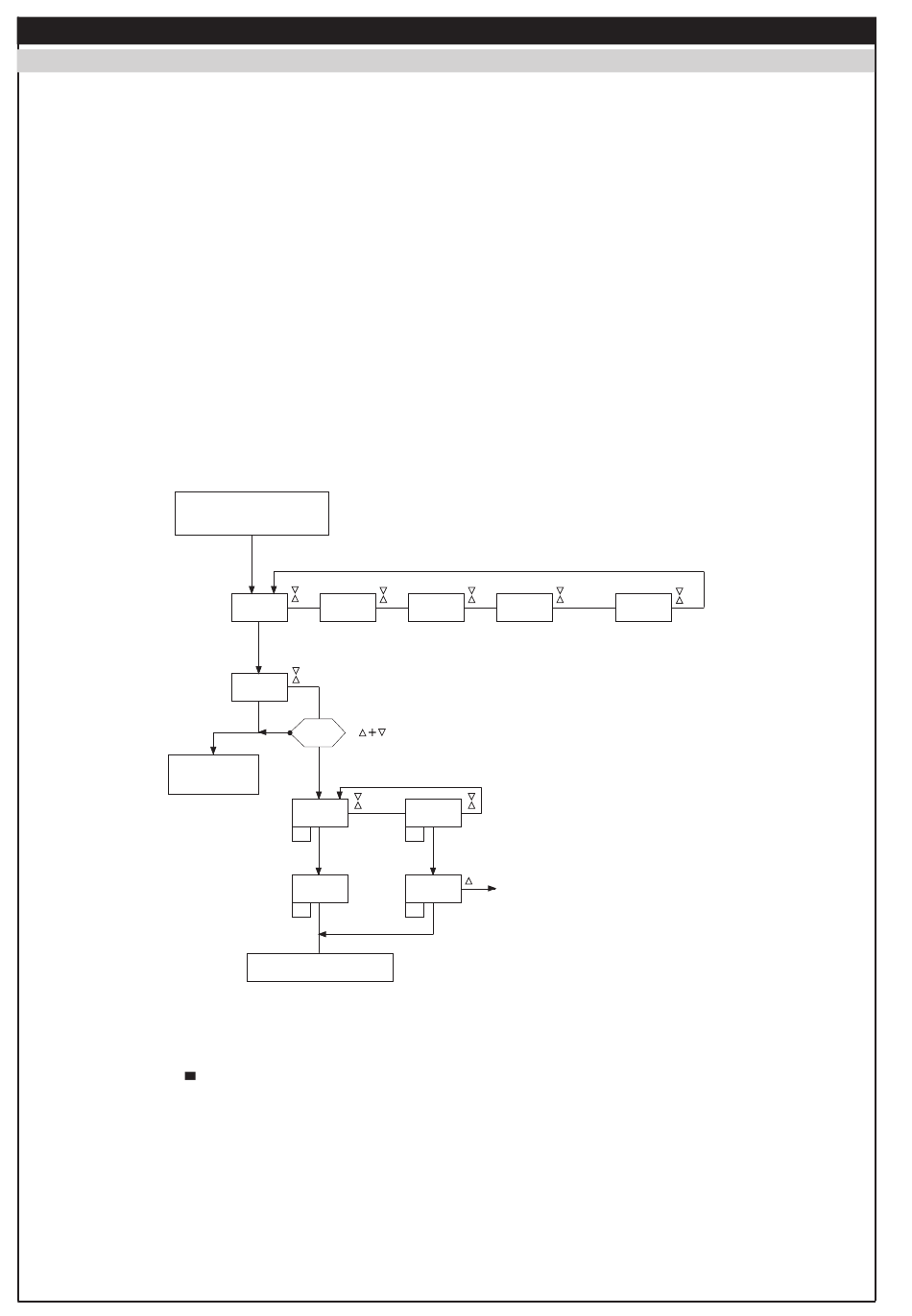

ORGANIGRAMME DU TEST FONCTIONNEL DE L'AFFICHAGE ET DES RELAIS
AFFICHAGE
E
tESt
inPut
E
CodE
Non
55
E
Retour
t_diS
t_
E
test LED
8.8.8.8.8
8.8
E
Retour AFFICHAGE
les 7 segments, les chiffres décimaux des afficheurs et les 5 LED doivent être allumés.
le message t-rEL clignote.
tous les relais d'alarme sont commutés dans la position active, ce qui permet à l'opérateur de vérifier le
outPt
GAuGE
t_rEL
t_
E
Test relais
Message clignotant
t_rEL
Relais excités
LED Y1,Y2,Y3,Y4
rL
allumées.
132
