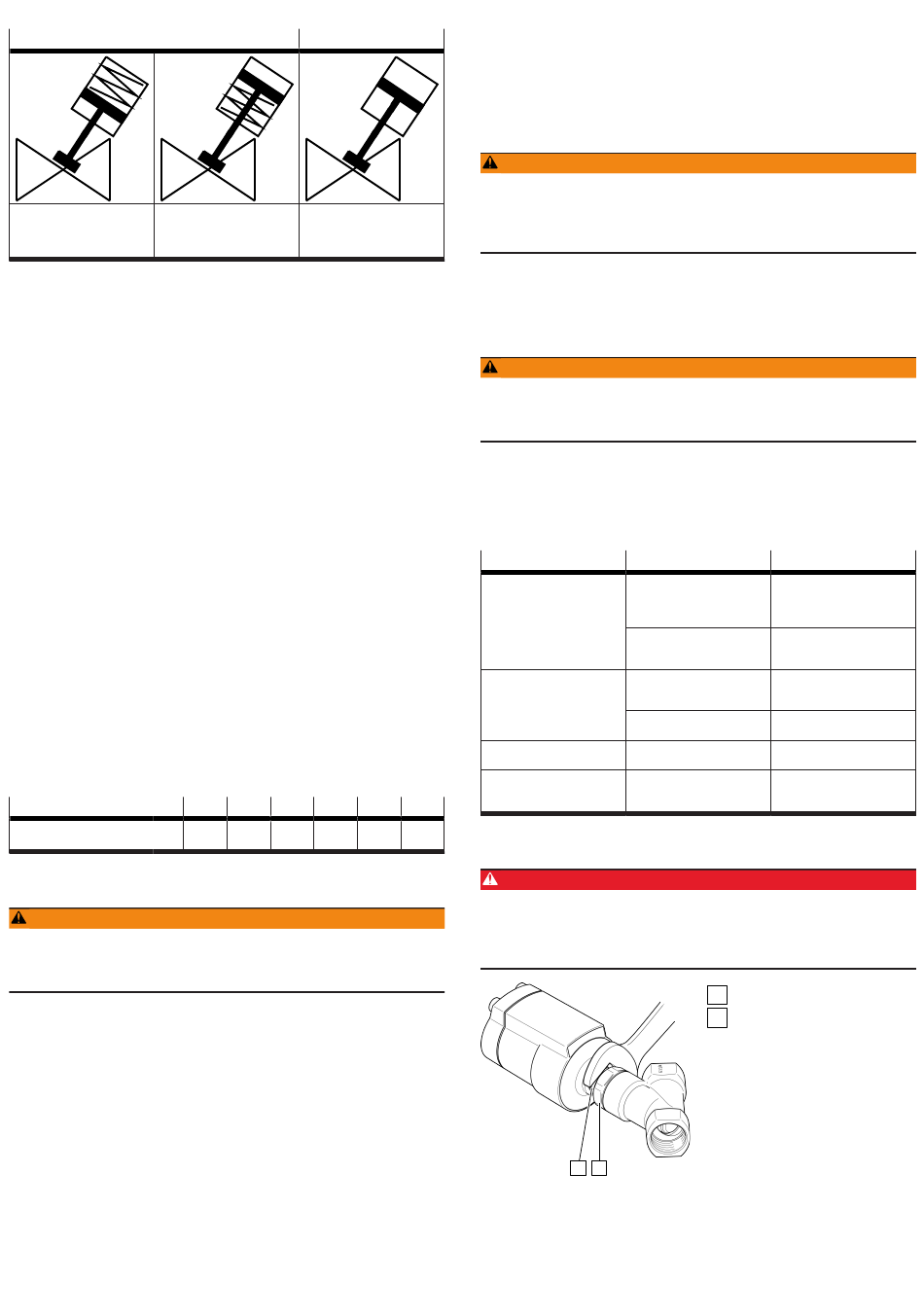

Fonction de commande
À simple effet
Fermé sous l'effet de la force
Ouvert par la force du ressort
du ressort o d'une réduction
(normally open- NO)
de la force du ressort (normally
closed - NC)
Tab. 2 : Fonction de commande
5
Transport
En cas d'expédition des produits usagés :
– Respecter toutes les prescriptions légales relatives à la manipulation de sub-
stances dangereuses et au transport de produits dangereux. Pour les retours à
Festo è 2 Sécurité.
6
Installation
Conditions préalables
– Le système de conduites n'est pas sous pression et n'achemine aucun fluide.
– Les extrémités de conduites sont montées.
– Les conduites de raccordement et les raccords à vis sont nettoyés.
– Retirer toutes les protections de transport. L'emballage est conçu pour que ses
matériaux puissent être recyclés. Exception : le papier huilé doit être jeté avec
les déchets résiduels.
6.1
Nettoyage du distributeur
Pour des raisons liées au processus de fabrication, le produit peut présenter des
résidus de graisse.
•
Nettoyer le distributeur juste avant l'assemblage.
6.2
Montage du distributeur
1. Placer le distributeur dans sa position de montage.
– Tenir compte du sens d'écoulement. Le sens d'écoulement admissible est
indiqué par une flèche sur la vanne à siège incliné
2. Raccorder les conduites à la vanne à siège incliné.
– Couple de serrage è Tab. {!nr!} 3 Couple de serrage du raccord de con-
duite
3. Raccorder la conduite de raccordement du fluide de service.
– Raccord pneumatique (2) : fluide de service
– Raccord pneumatique (4) : raccord d'échappement pour les actionneurs à
simple effet ou fluide de service pour les actionneurs à double effet
4. Pour les actionneurs à simple effet, monter le silencieux dans le raccord
d'échappement ou utiliser une tuyauterie pour un échappement guidé.
Taille de raccord
Couple de serrage max. du rac-
[Nm]
cord de conduite
Tab. 3 : Couple de serrage du raccord de conduite
7
Mise en service
AVERTISSEMENT
Risque de blessures en cas de saisie dans la zone d'effet de la soupape à tête
inclinée.
Risque de coupure ou de sectionnement d'un membre.
• Ne mettre en service que la soupape à tête inclinée intégralement montée.
Conditions préalables
– Le distributeur est complètement monté et raccordé.
7.1
Contrôler les conditions de service
1. Contrôler les conditions de service et les valeurs limites è 13 Caractéristi-
ques techniques.
2. Contrôler l'étanchéité des points de raccordement.
3. Contrôler la compatibilité des appareils du système à la pression maximale
tout en tenant compte des pointes de pression. Le cas échéant, adapter les
paramètres d'application.
7.2
Mise en service d'un distributeur avec actionneurs à simple effet
1. Alimenter en fluide.
2. Appliquer lentement la pression de service sur le distributeur. La pression de
service nécessaire pour la commutation sûre du distributeur dépend de la
pression du fluide è 13.2 Caractéristiques techniques pneumatiques.
3. Procéder aux contrôles de fonctionnement et de direction pour les différents
actionneurs pneumatiques.
À double effet
S'ouvre et se ferme par appli-
cation alternée du fluide de ser-
vice
1/2
3/4
1
1 1/4
1 1/2
105
200
350
450
540
7.3
Mise en service d'un distributeur avec entraînements à double effet
1. Appliquer lentement la pression de service sur le distributeur. La pression de
service nécessaire pour la commutation sûre du distributeur dépend de la
pression du fluide è 13.2 Caractéristiques techniques pneumatiques.
2. Alimenter en fluide.
3. Procéder aux contrôles de fonctionnement et de direction pour les différents
actionneurs pneumatiques.
8
Mode
AVERTISSEMENT
Risque de blessure en cas de contact avec des surfaces chaudes.
La vanne à siège incliné et l'actionneur peuvent s'échauffer en cas de température
de fluide élevée. De graves brûlures sont possibles.
• Ne pas toucher la soupape à tête inclinée pendant l'exploitation et immédiate-
ment après.
– Respecter les conditions de service.
– Respecter les conditions de maintenance è 9 Maintenance.
Après des temps d'arrêt prolongés :
– Actionner le distributeur plusieurs fois et vérifier qu'il fonctionne correctement.
9
Maintenance
AVERTISSEMENT
Risque de blessure en cas de contact avec des surfaces chaudes.
La vanne à siège incliné et l'actionneur peuvent s'échauffer en cas de température
de fluide élevée. De graves brûlures sont possibles.
• Avant tout travail sur la soupape à tête inclinée, la laisser refroidir.
– Contrôler régulièrement l'absence de fuite du produit depuis l'extérieur.
– Contrôler régulièrement le fonctionnement du produit.
– Nettoyer régulièrement le produit avec un détergent disponible dans le com-
merce.
10
Dépannage
Dysfonctionnement
Le distributeur ne se ferme pas
ou se ferme trop lentement.
Le distributeur ne s'ouvre pas
ou s'ouvre trop lentement.
Le fluide s'échappe de l'orifice
de fuite.
Impossible de bloquer le fluide.
2
Tab. 4 : Dépannage
620
11
Transformation
DANGER
Risque de blessure dû à l'éjection d'objets.
Si elles ne sont pas bien fixées, des pièces sous pression peuvent être éjectées et
blesser des personnes.
• Avant de remplacer les pièces d'usure, mettre le distributeur et les tuyauteries
hors pression.
1
Fig. 2 : Démontage de l'actionneur
11.1
Démontage de l'actionneur de la vanne à siège incliné - à l'état monté
L'actionneur peut être démonté de la vanne à siège incliné sans avoir à démonter
le distributeur du système de conduites.
1. Dépressuriser les conduites et laisser le distributeur refroidir.
2. Bloquer l'actionneur avec des moyens appropriés pour éviter tout risque de
chute ou de glissement.
Cause
VZXA-B : la pression du fluide
est trop élevée ou la pression
de service est trop faible.
Le fluide contient trop d'impu-
retés ou des impuretés de trop
grande taille.
VZXA-A : la pression de service
est trop faible ou la pression du
fluide est trop élevée.
VZXA-B : la pression de service
est trop faible.
La cartouche d'étanchéité est
défectueuse.
Le joint du clapet est défec-
tueux.
Vis d'interface, cote sur plats 34
1
2
Méplat (cote sur plats 46) pour servir
de contre-appui
2
Solution
Établir la pression différentielle
nécessaire ou adapter la pres-
sion de service è 13 Caracté-
ristiques techniques.
Respecter les conditions de ser-
vice.
Adapter la pression de service
ou la pression du fluide.
Adapter la pression de service.
Remplacer la vanne à siège
incliné.
Remplacer le joint du clapet
è Documentation des pièces
de rechange.
