Assurer la liaison électrique entre les divers composants

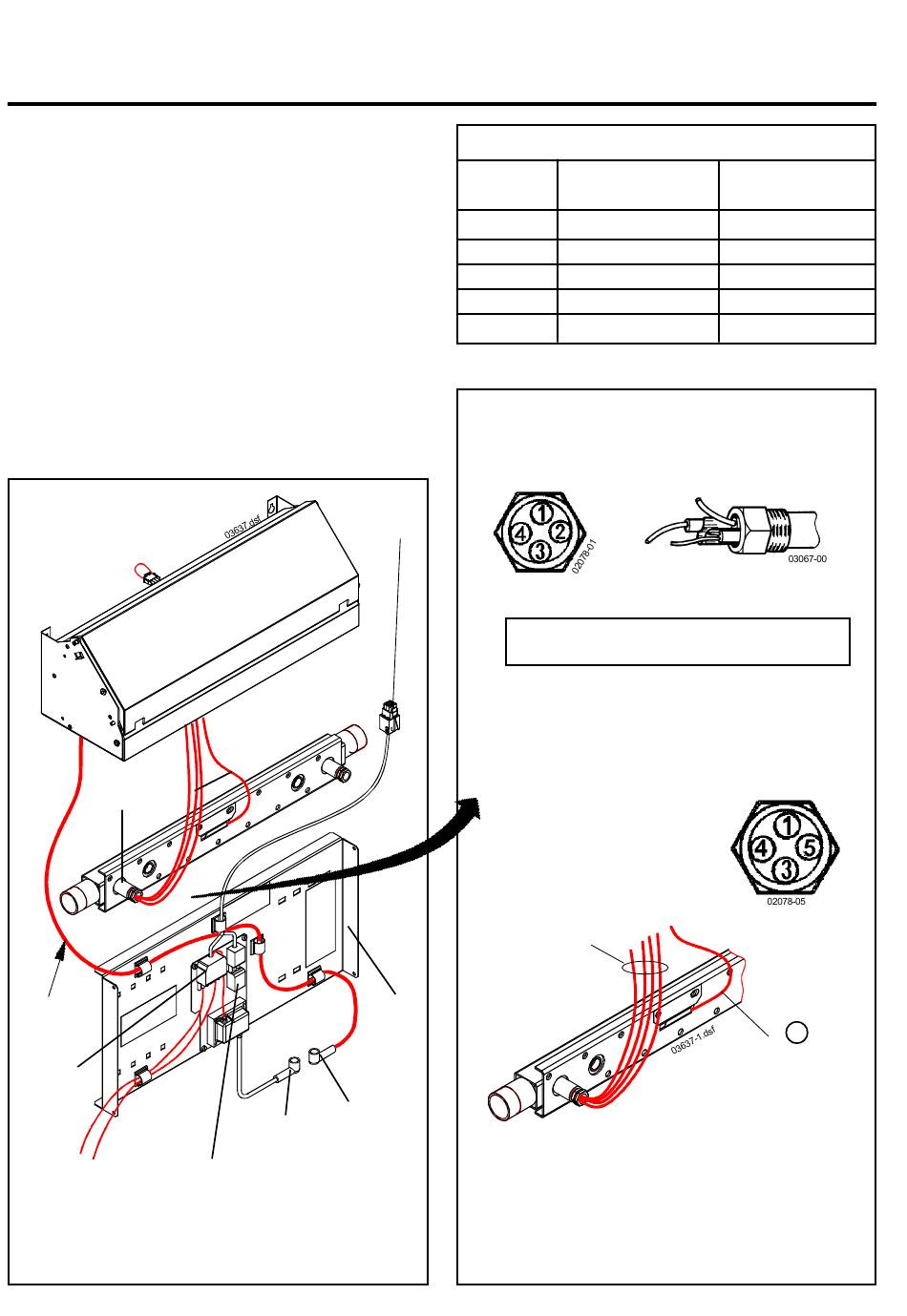

depuis l'ensemble façade interne (Fig. 22) :
- avec le tableau de commande à l'aide du connecteur
9 voies,
- montage des câbles d'allumage (électrode de gauche) et
câble d'ionisation (électrode de droite) sur l'ensemble
veilleuse intermittente. La longueur du câble d'ionisation
est prévue (~ 2,6 m) pour assurer le montage sur toutes les
chaudières. Il est recommandé de le raccourcir en fonction
des besoins (voir tableau ci-contre).
- raccordement des bobines de la ligne gaz sur le connec-
teur central,
- en cas d'option pressostat mini, le raccordement est prévu
à côté du connecteur central,
- montage des bulbes des thermostats, thermomètre (et
sonde de régulation en option) dans le doigt de gant comme
indiqué sur le croquis ci-contre (Fig. 23).
Shunt pour modèle
de 5 a 22
uniquement
Doigt de
gant
*
Câble
d'ionisation
Connecteur
central
Bobines
Raccordement du
ligne gaz
pressostat mini
(sur option)
Câble d'ionisation (voir tableau des
*
Fig. 22
longueur ci-dessus)
Réf. : CH - 584 - A
Connecteur
9 voies
Façade
interne
Bougie
d'ionisation
Bougie
d'allumage
Longueur du câble d'ionisation
Nombre
Vanne gaz / Ligne gaz
d'éléments
5 - 6 - 7 - 8
9 - 10 - 11
12 - 13 - 14
15 - 16 - 17
18 - 20 - 22
Doigt de gant chaudière
sans sonde régulation
Lors du montage des capillaires, veiller à les
positionner en butée au fond du doigt de gant.
Doigt de gant chaudière
avec sonde régulation
Attention : Enlever le bulbe du
thermomètre départ chauffage
et le placer sur le collecteur de
départ à son emplacement
prévu
Bulbes des thermostats,
régulation
Collecteur
départ
1 - Thermostat de sécurité de surchauffe
2 - Thermomètre départ chauffage
3 - Thermostat de régulation 1ère allure
4 - Thermostat de régulation 2ème allure
5 - Sonde de régulation chauffage
20
Vanne gaz / Ligne gaz
à gauche
à droite
1700 mm
1700 mm
1900 mm
1700 mm
2100 mm
1600 mm
2300 mm
1600 mm
2600 mm
1600 mm
Bulbe du
thermomètre départ
chauffage
2
Fig. 23
