5. M
ise en service de la chaudière
Les chaudières sont livrées équipées à la demande
pour fonctionner aux gaz naturels du groupe E 20,
25 et 300 mbar, ou au propane 37 mbar ou 150 mbar
avec un kit de changement de gaz.
Avant la mise en service, contrôler la conformité de
l'équipement et le réglage du brûleur par rapport
au gaz d'alimentation.

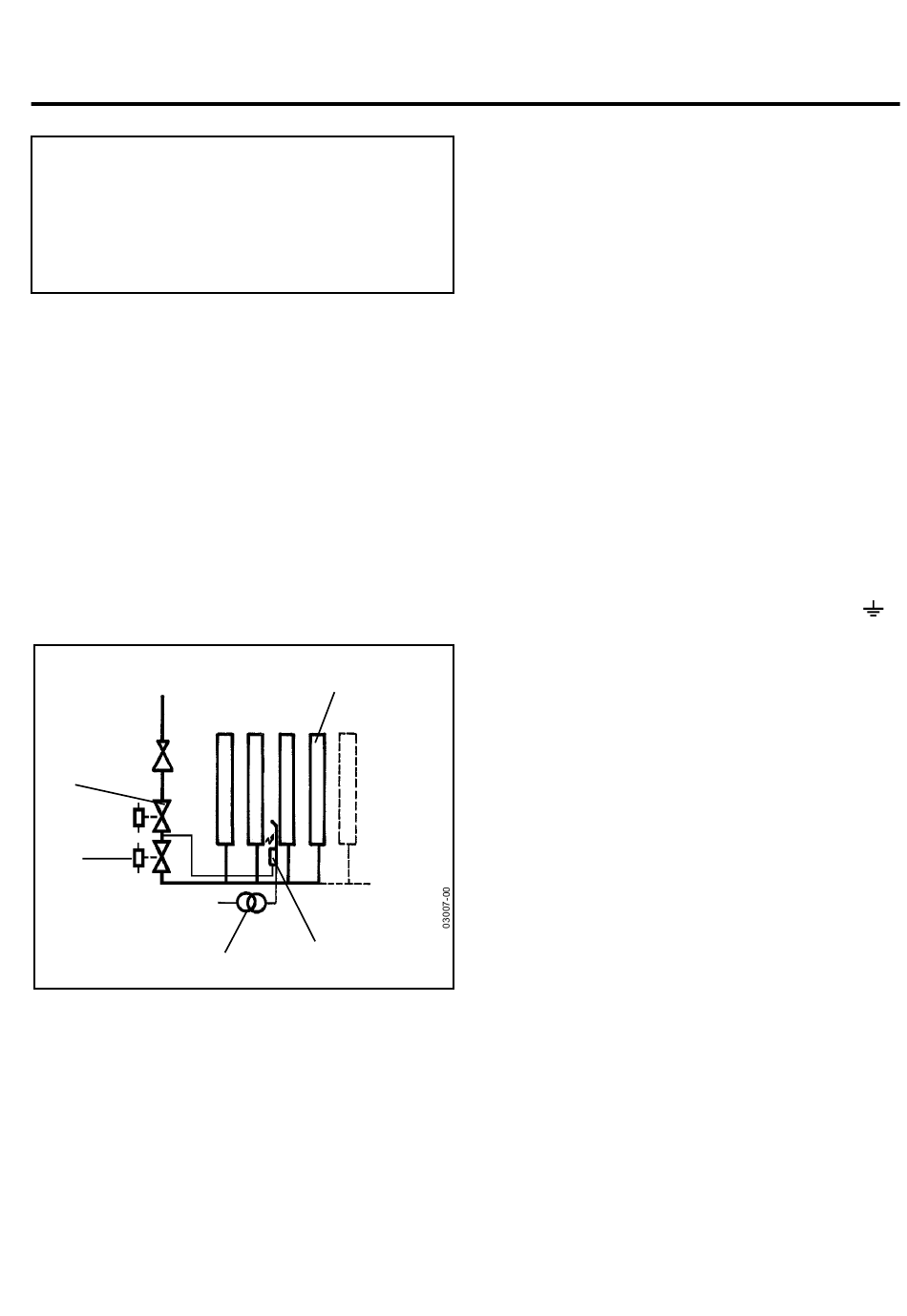

5 . 1 Principe de fonctionnement
Cycle de contrôle
À la mise en service, la vanne d'allumage s'ouvre (1) et
un allumeur (4) assure la mise à feu automatique d'un petit
brûleur (2) d'allumage (veilleuse intermittente) dont la flamme
est surveillée par sonde d'ionisation, il restera allumé tout le
temps de la mise en service du brûleur principal (5). L'ensem-
ble est commandé par une boîte de contrôle qui autorisera
l'ouverture des vannes du brûleur principal (3).
En cours de régulation, un auto-contrôle des organes de
sécurité a lieu avant chaque réallumage du brûleur princi-pal
par arrêt bref et redémarrage du brûleur d'allumage.
GAZ
1
3
Fonctionnement en allure nominale
- la vanne principale comporte en plus, une allure réduite,
réglé d'usine à 0,8 de l'allure nominale.
- le tableau de contrôle de la chaudière comporte un deuxième
étage de coupure.
- lorsque la température de chaudière atteint le thermos-tat
2 ème allure, la vanne principale passe en allure réduite. Si
la température augmente encore, le thermostat 1ère allure
coupe le brûleur.
5
4
2
5 . 2 Vérification avant la mise en service
Il convient de vérifier :
- que la chaufferie soit correctement ventilée (voir page 3),
- que le tirage soit conforme (voir § 1.7),
- que la chaufferie soit propre pour éviter l'aspiration de
poussière par la brûleur,
- que le dégagement du conduit de fumée est correct,
- la tension et le bon fonctionnement électrique de la chau-
dière,
- que la chaudière soit correctement remplie et à la bonne
pression d'eau > 0,5 bar, et les points hauts de l'ins-
tallation correctement purgés,
- le bon fonctionnement des pompes de circulation (purge et
sens de rotation),
- que la nature du gaz et la pression d'alimentation mention-
nés sur le brûleur correspondent bien au gaz utilisé.
Sinon, prendre contact avec le distributeur sans faire de
mise en marche, ou procéder au changement de gaz (voir
§ 6),
- que le raccordement gaz permet d'obtenir une pression
suffisante en amont des vannes au débit nominal,
- que la phase, le neutre et la terre sont raccordés à leur
place respective; (Phase = L Neutre = N Terre =
Procéder au contrôle IN SITU (voir formulaire joint).
Contrôle de la pression amont
Desserrer la vis de prise de pression située sur le régulateur
I (fig.28) ou sur la vanne gaz multibloc (fig. 26), purger l'air de
la canalisation et brancher un tuyau de caoutchouc relié
à un manomètre 0/50 mbar ou 0/500 mbar selon le cas.
Les pressions gaz minimales, chaudière en fonctionne-
ment (réglage pour la coupure du pressostat mini option-
nel) sont :
- 17 mbar pour les gaz naturels du groupe E sous 20 /
25 mbar nominal (G 20 / G 25).
- 25 mbar pour le propane sous 37 mbar nominal (G 31).
Fig. 24
- 100 mbar pour le propane sous 150 mbar nominal (G 31).
- 200 mbar pour les gaz naturels du groupe E moyenne
pression sous 300 mbar nominal (G 20 / G 25).
La pression Amont devra rester stable à l'allumage du
brûleur.
Dans les régions avec une forte probabilité de pression
inférieure à la pression nominale de 20, 25 ou 37 mbar,
l'installation d'un pressostat mini est fortement conseillé.
21
).
Réf. : CH - 584 - A
